STFJ-600 — интегрированная установка XST с вакуумной камерой, молекулярным и пластинчато-роторным насосами для испытаний при изменении давления и исследований вакуумного дугогашения.
Содержание карточки
Вакуумные системы и установки
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота откачки основной ступени | 600 л/с (2160 м³/ч) |
| Предельное остаточное давление | ≤5 × 10⁻⁴ Па без газовой нагрузки |
| Размеры рабочей полости по таблице | 350 × 350 мм; форма сечения не уточнена |
| Материал камеры | Нержавеющая сталь 304 |
| Кратковременное испытательное напряжение | ≤20 кВ по таблице изготовителя |
| Давление, выдерживаемое камерой | <0,3 МПа по таблице; база отсчёта не указана |
| Патрубок по таблице | DN100, один; стандарт фланца не указан |
| Смотровое окно | DN100, одно |
| Электропитание по записи изготовителя | 220 В AC, 50 Гц |
| Общая мощность | 1,5 кВт при полной нагрузке |
| Охлаждение | Воздушное |

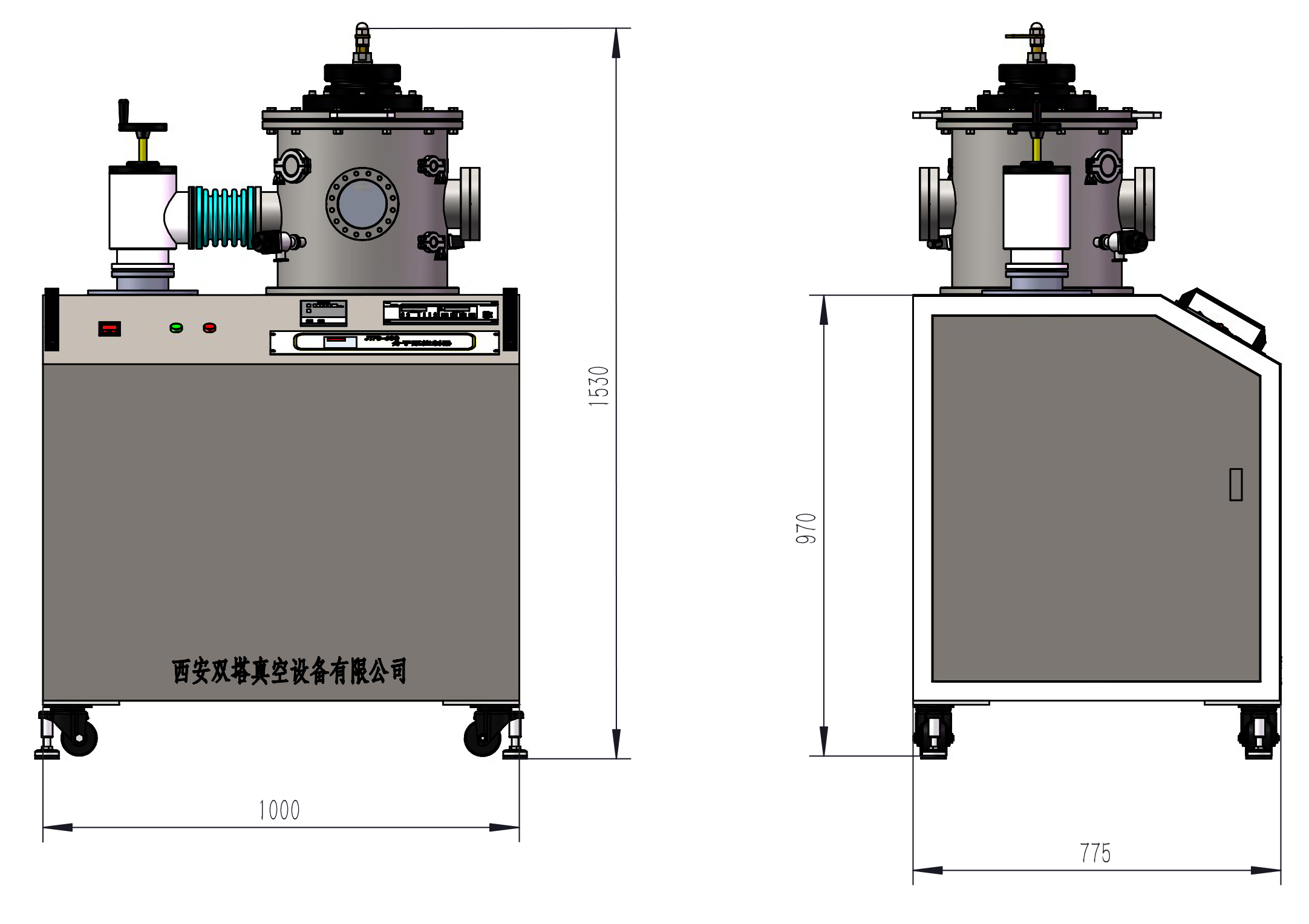

| Габариты, Ш × Г × В | 1000 × 775 × 1530 мм |
| Масса системы | 220 кг |
Устройство, исполнение и условия применения
STFJ-600 — интегрированная установка XST с вакуумной камерой, молекулярным и пластинчато-роторным насосами для испытаний при изменении давления и исследований вакуумного дугогашения.
Комплекс включает комбинированный и пьезорезистивный вакуумметры, подвижный закрытый шкаф, трубопроводы и арматуру. Предусмотрены управление откачкой, напуск газа и заполнение азотом.
Заголовок заводской страницы обозначает STFJ-600, а первый абзац — STFB-600. В таблице строка DN100 ошибочно подписана как предельное давление, а запись питания 220 В — как смотровое окно. Здесь физические величины разделены; окончательное обозначение установки и схема присоединений подтверждаются паспортом.
Размер 350 × 350 мм приведён без указания формы сечения. Значения напряжения и давления относятся к описанному исполнению и не заменяют программу испытаний: для 0,3 МПа не определена база отсчёта, а 20 кВ относятся к кратковременному разряду.
Фотографии и схемы производителя
Заводская документация и источники
Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.
Связанное оборудование
Контакты лаборатории
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 320 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
Другие ранее опубликованные материалы
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
