BG-DZ-1 — специальная установка XST для вакуумирования и азотного замещения остаточного газа в цистернах перед осмотром. Конфигурация включает механический вакуумный насос, откачную линию и подачу азота.
Содержание карточки
Вакуумные системы и установки
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота механического насоса | ≥28 л/с (≥100,8 м³/ч) |
| Откачное присоединение | DN35, проход 35 мм; одно в описанной комплектации |
| Высота откачного присоединения | Около 850 мм по таблице |
| Разрежение: исходная запись изготовителя | ≤−100 кПа; база отсчёта не уточнена |
| Электропитание | 380 В |
| Азотное присоединение | Внутренний диаметр 8 мм, трубка 10 мм по таблице |
| Давление на входе азота | ≤0,7 МПа по таблице |
Устройство, исполнение и условия применения
BG-DZ-1 — специальная установка XST для вакуумирования и азотного замещения остаточного газа в цистернах перед осмотром. Конфигурация включает механический вакуумный насос, откачную линию и подачу азота.
Количество и размеры подключений относятся к конкретному заказному исполнению. Быстрота механического насоса указана отдельно от геометрии патрубка.
В заводской таблице напечатано отрицательное давление ≤−100 кПа без указания базы отсчёта. Это нельзя трактовать как отрицательное абсолютное давление или как паспортное остаточное давление в Па, поэтому численный фильтр предельного давления для данной записи не применяется.
Предел входного давления азота не является допустимым давлением самой цистерны. Параметры цикла замещения и критерии его окончания определяют по газовой системе, изделию и рабочей документации.

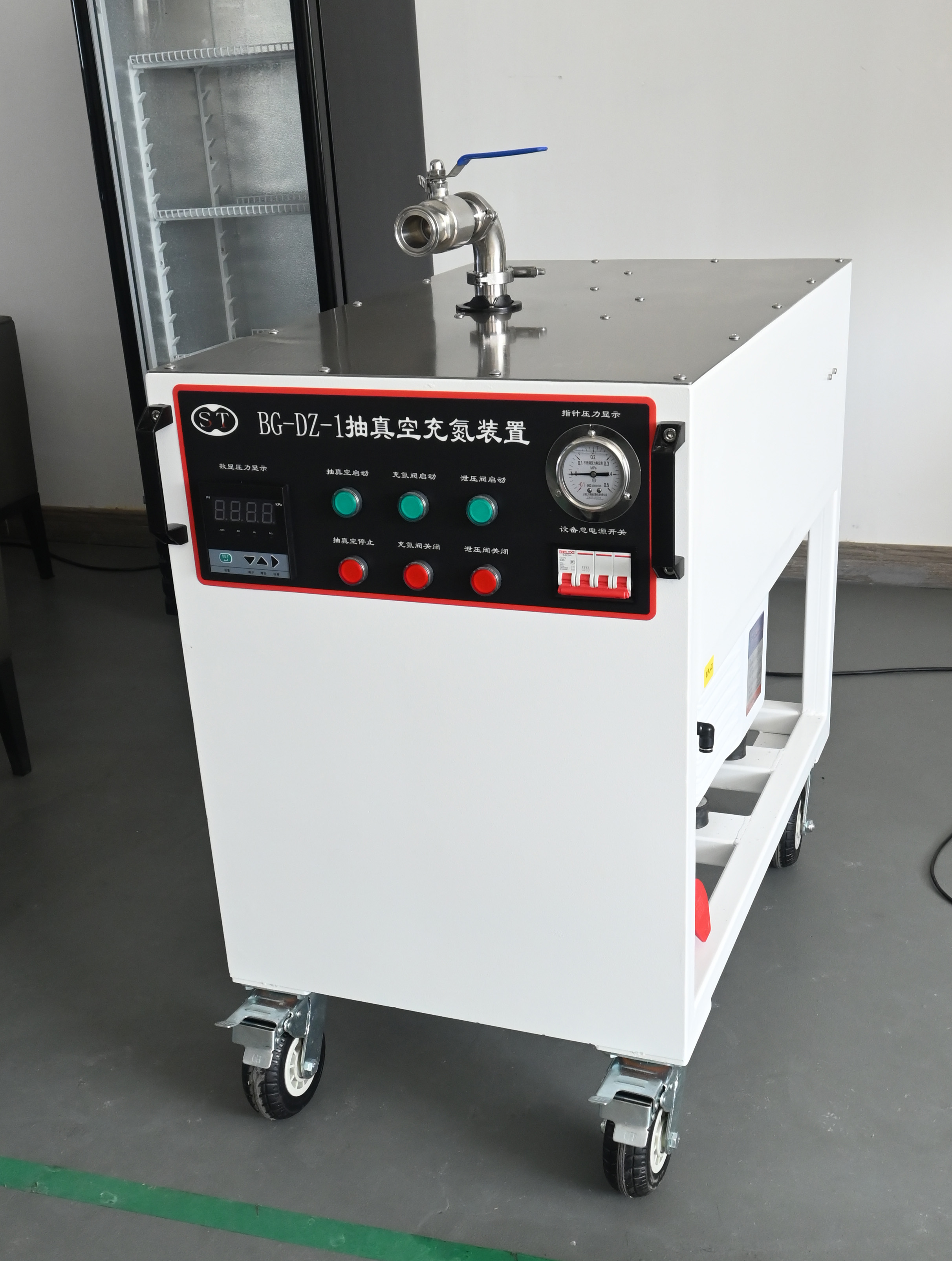

Фотографии и схемы производителя
Заводская документация и источники
Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.
Связанное оборудование
Контакты лаборатории
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 322 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
