STDG-600D — высоковакуумный пост XST с шестью рабочими присоединениями и двумя линиями напуска газа. Предназначен для последовательной предварительной и высоковакуумной откачки подключённых изделий.
Содержание карточки
Вакуумные системы и установки
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота откачки основной ступени | 600 л/с (2160 м³/ч) |
| Быстрота предварительной откачки | 3 л/с (10,8 м³/ч) |
| Предельное остаточное давление | ≤7 × 10⁻⁵ Па без газовой нагрузки |
| Время запуска | <10 мин |
| Основной коллектор | DN40 × 500 мм; справочный размер |
| Количество рабочих присоединений | 6; обозначение в таблице 6-Ø4 |
| Межосевое расстояние рабочих присоединений | 200 мм |
| Высота рабочих присоединений от пола | 1080 мм по описанию |
| Линии напуска газа | 2; металлические обжимные соединения для трубки Ø6 мм |
| Охлаждение | Воздушное |
| Электропитание | 220 В |
| Масса | Около 180 кг |
Устройство, исполнение и условия применения
STDG-600D — высоковакуумный пост XST с шестью рабочими присоединениями и двумя линиями напуска газа. Предназначен для последовательной предварительной и высоковакуумной откачки подключённых изделий.
Основной коллектор расположен справа от шкафа; патрубки направлены вверх, изделие подключается сверху. Заводское описание предусматривает предварительную откачку до давления ниже 10 Па и последующее переключение на высоковакуумную ступень.
Одна линия предназначена для азота, вторая — для согласованного технологического газа. Вторая линия содержит регулировочный и электромагнитный клапаны; подача останавливается при достижении установленного давления. В шкафу предусмотрен безмасляный компрессор для пневматики.
Шесть рабочих присоединений Ø4 и коллектор DN40 относятся к разным частям системы. Номинал DN40 не определяет стандарт фланца; схема подключения и применимость газа задаются конкретной комплектацией.

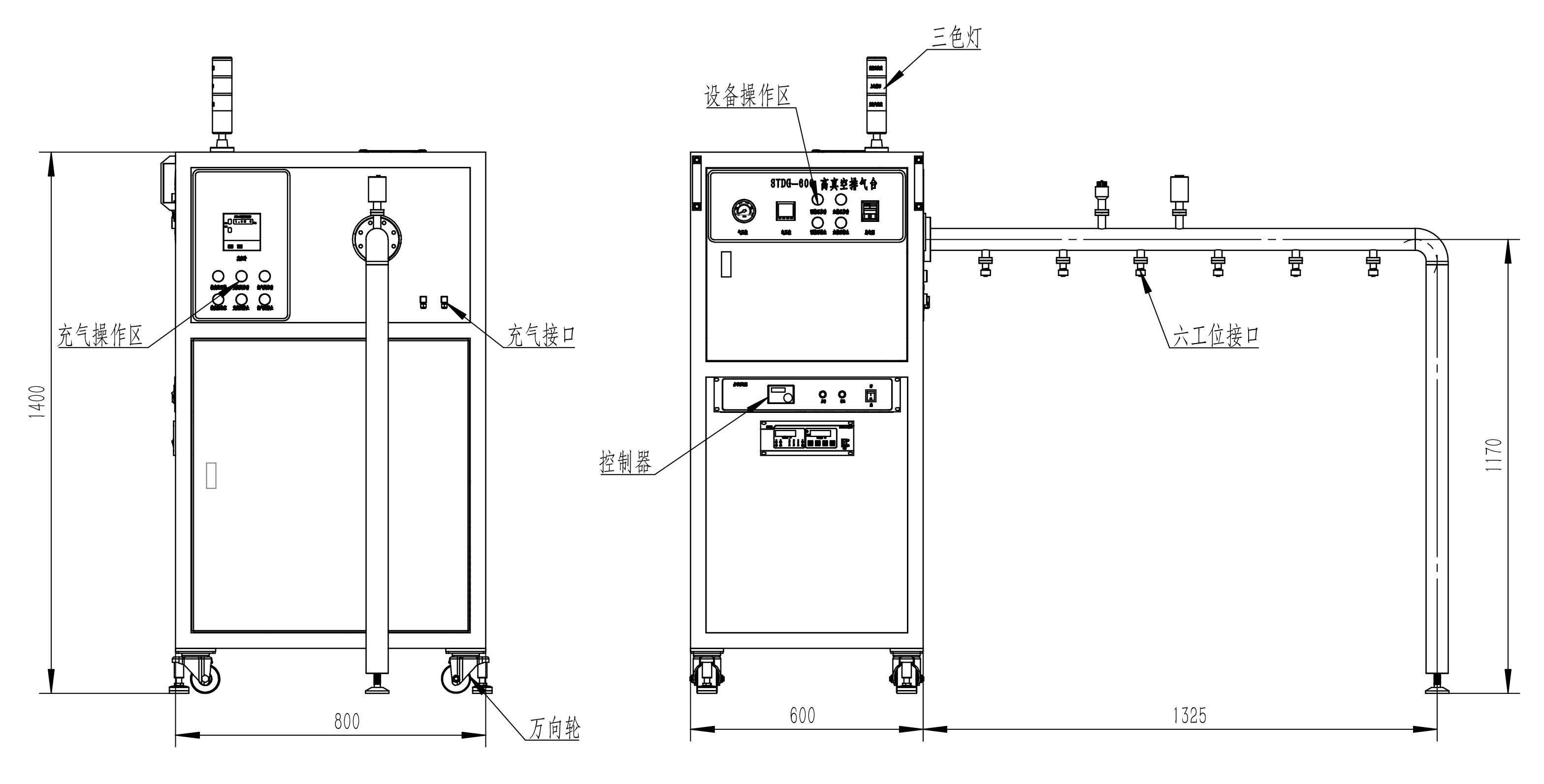

Фотографии и схемы производителя

Заводская документация и источники
Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.
Связанное оборудование
Контакты лаборатории
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 321 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
