STFJ-1200S — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Содержание карточки
Вакуумные системы и установки
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота молекулярной ступени | 1200 л/с (4320 м³/ч) |
| Форвакуумный насос | 90 м³/ч (25 л/с) |
| Предельное остаточное давление | ≤5 × 10⁻⁵ Па |
| Откачные присоединения | Два KF40 |
| Время запуска | <10 мин |
| Общая мощность | Около 3.5 кВт |
| Электропитание | 380 В, 50 Гц; PE и N раздельно |
| Охлаждение | Воздушное по таблице |
| Масса | Около 230 кг |
| Габариты, Д × Ш × В | 1201 × 565 × 1132 мм |
| Частота вращения молекулярного насоса | 27 000 об/мин по описанию |
| Материал столешницы | Нержавеющая сталь 304 |
| Отсечение при остановке | Встроенный вакуумный электромагнитный клапан |
Устройство, исполнение и условия применения
STFJ-1200S — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Конфигурация включает подвижный шкаф, два откачных направления, вакуумные клапаны, управление и индикацию длительности откачки. Клапан отсечения закрывает линию при остановке и потере питания.
Питание 380 В рассчитано на работу на оборудованной площадке. Производитель указывает применение к резервуарам и цистернам, а также к отдельным газовым баллонам; фактическое время откачки зависит от состояния теплоизоляционной полости.
В прежнем каталоге модель сокращена до STFJ-1200; в заводской таблице и на панели установки указано STFJ-1200S. В карточке сохранена связь обоих обозначений. Габариты относятся ко всей установке.

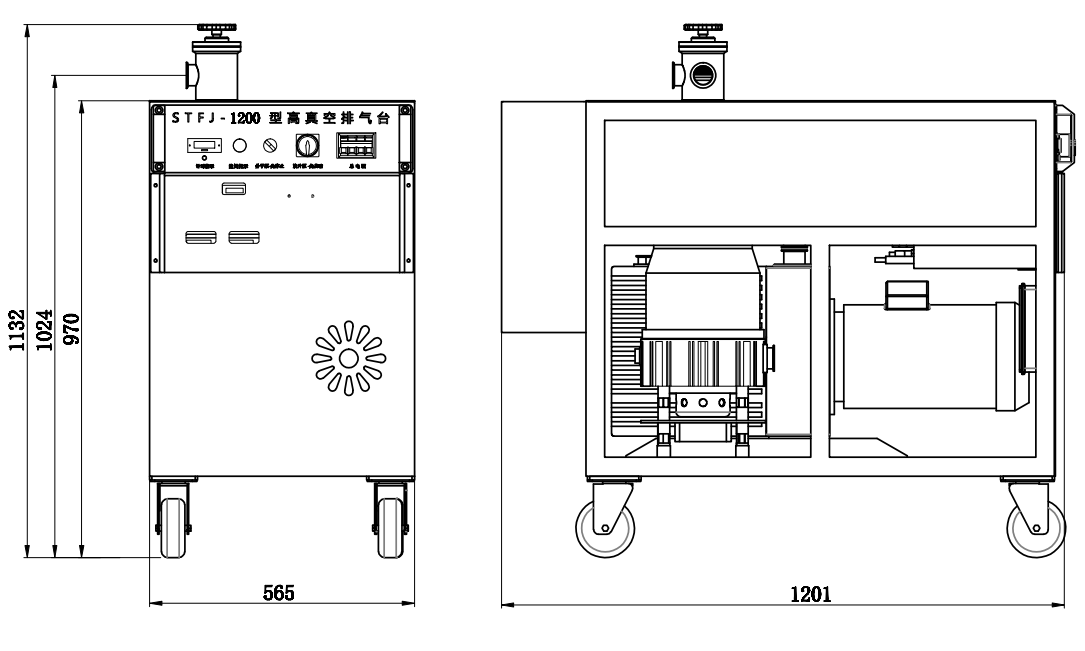

Фотографии и схемы производителя
Заводская документация и источники
Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.
Связанное оборудование
Контакты лаборатории
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 321 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
