CBVAC DA1 — ёмкостное реле абсолютного давления с одним присоединением и выходом SPDT. Полная шкала, порог и питание выбираются по заказному коду.
Содержание карточки
Вакуумметры и датчики вакуума
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | Ёмкостное мембранное реле давления |
| Варианты полной шкалы | 10; 30; 100; 500; 1000 Торр |
| Диапазон задания порога | 5–100 % полной шкалы |
| Точность по руководству | ±0,50 % полной шкалы |
| Разрешение | 0,01 % полной шкалы |
| Температурный коэффициент | ±0,07 % полной шкалы/°C |
| Интервал срабатывания по таблице | ±3 % полной шкалы |
| Выход | Переключающий контакт SPDT; 30 В DC, 1 А |
| Аналоговый выход давления | Не предусмотрен |
| Время отклика | < 20 мс |
| Вариант питания D | 10–20 В DC; до 35 мА |
| Вариант питания E | 20–30 В DC; до 30 мА |
| Рабочая температура | 0…+50 °C |
| Предельная перегрузка | Двукратное значение полной шкалы |
| Объём чувствительной полости | 3,3 см³ |
| Материалы в контакте с вакуумом | Коррозионностойкий никелевый сплав и сталь 316L |
| Варианты вакуумного присоединения | NW16-KF; 4 VCR male/female; наружная резьба 1/8 NPT или 1/4 NPT |
| Количество присоединений | Одно |
| Обозначение исполнения в таблице кодов | Абсолютное давление, одно присоединение |
| Электрическое подключение | DB9 male (код F) или экранированный кабель 0,5 м (код G) |
| Направление срабатывания | Код A: давление выше порога; код B: давление ниже порога |
| Код порога | Три значащие цифры в заказном обозначении |
Устройство, исполнение и условия применения
Реле сравнивает давление с заданным порогом и переключает контакт. Оно применяется в сигнальных и управляющих цепях вакуумной установки. Линейный измерительный выход 0–10 В для этой серии в руководстве не предусмотрен.
Значения 10, 30, 100, 500 и 1000 Торр — варианты полной шкалы, а не набор программно переключаемых диапазонов одного экземпляра. Порог задаётся в пределах 5–100 % выбранной шкалы. Точность, разрешение и интервал срабатывания выражены в долях полной шкалы, а не текущего давления.
Таблица заказа различает DA1 и SA1 как исполнения абсолютного давления; DC1 и SC1 обозначены в ней по числу присоединений. Для DC1/SC1 опорное давление нельзя выводить только из внешнего вида. При включении в систему сверяют назначение портов и калибровку конкретного исполнения.
Варианты питания D и E являются разными заказными исполнениями. Их нельзя объединять в произвольный диапазон 10–30 В для любого реле. Направление срабатывания, питание, вакуумный порт и электрическое подключение проверяют совместно по полному коду.
Перегрузка до двух полных шкал характеризует допустимое воздействие, а не рабочий диапазон или порог защиты. В таблице кодов отдельно указана обратная калибровка для порогов ниже атмосферного давления; её применимость определяют по паспорту.

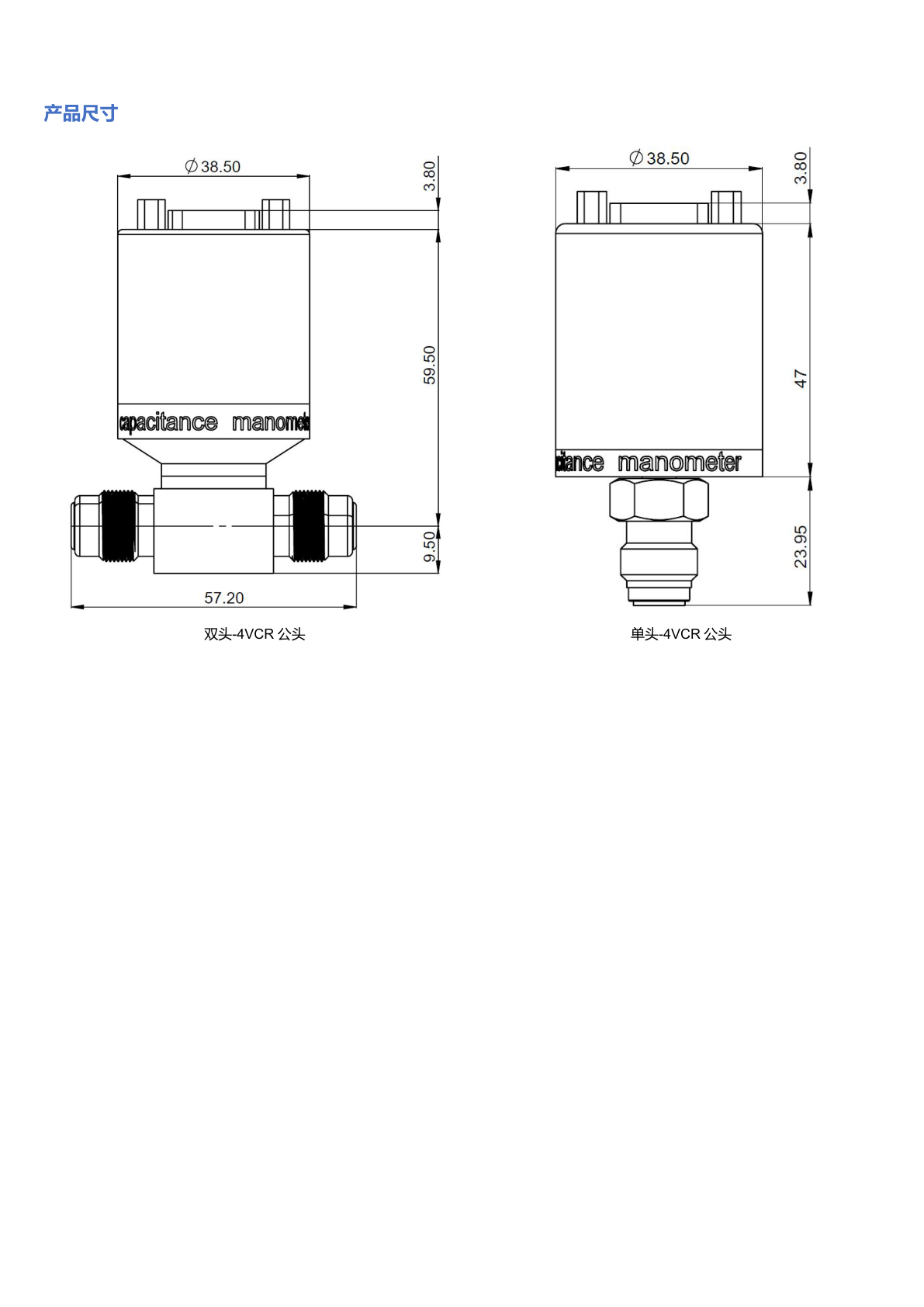

Иллюстрация и чертёж показывают однопортовую конструкцию серии. Внешне сходные DA1 и DC1 имеют разные обозначения; изображение не заменяет маркировку. Размеры каждого варианта присоединения проверяют по чертежу.
Использован исходный файл технического руководства из комплекта CBVAC с маркировкой IMECAS. Иллюстрации показывают конструкцию серии; они не являются фотографиями конкретного экземпляра.
Исходные материалы: Техническое руководство по вакуумметрам и реле давления, файл 20251120 — стр. 30 PDF · Емкостное мембранное реле давления DA1. Проверено 9 сентября 2026 года. Редакция и применимость источников, различия исполнений и документов пояснены в описании.
Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 230 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
Реле вакуума и давления: выбор уставки
DA1 формирует дискретный сигнал при достижении давления. При заказе фиксируют направление срабатывания, порог, возврат, состояние контактов и температурное исполнение. Реле не заменяет непрерывное измерение вакуумметром.
Абсолютное и избыточное давление имеют разный нуль отсчёта. Для APS используется абсолютная шкала; для PS150 исходный диапазон 1–30 фунтов/кв. дюйм относится к избыточному давлению (примерно 6,9–206,8 кПа). Для мембранно-ёмкостных реле уставку задают в пределах выбранной полной шкалы.
