Реле давления PS150. Диапазон уставок: 6,9…206,8 кПа изб. (1…30 psig); Единица задания давления: кПа изб.; исходная единица — psig; Присоединение: 1/4″ VCR
Вакуумметры и датчики вакуума · CBVAC
Реле давления PS150. Раздел: Семейства ёмкостных вакуумметров.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон уставок | 6,9…206,8 кПа изб. (1…30 psig) |
| Единица задания давления | кПа изб.; исходная единица — psig |
| Присоединение | 1/4″ VCR |
| Настройка | Заводская уставка по коду заказа |
| Заказная конфигурация | Уставка, присоединение, контакт и температурная зона |
Подбор и комплектация
Для PS150 проверяют диапазон, измеряемую среду, питание и интерфейс. Диапазоны и температурные исполнения выбирают по обозначению конкретного прибора; характеристики одного исполнения не распространяются на остальные. Требования к калибровке и метрологическому оформлению указывают в техническом задании.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 231 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
Какие данные задают исполнение PS150

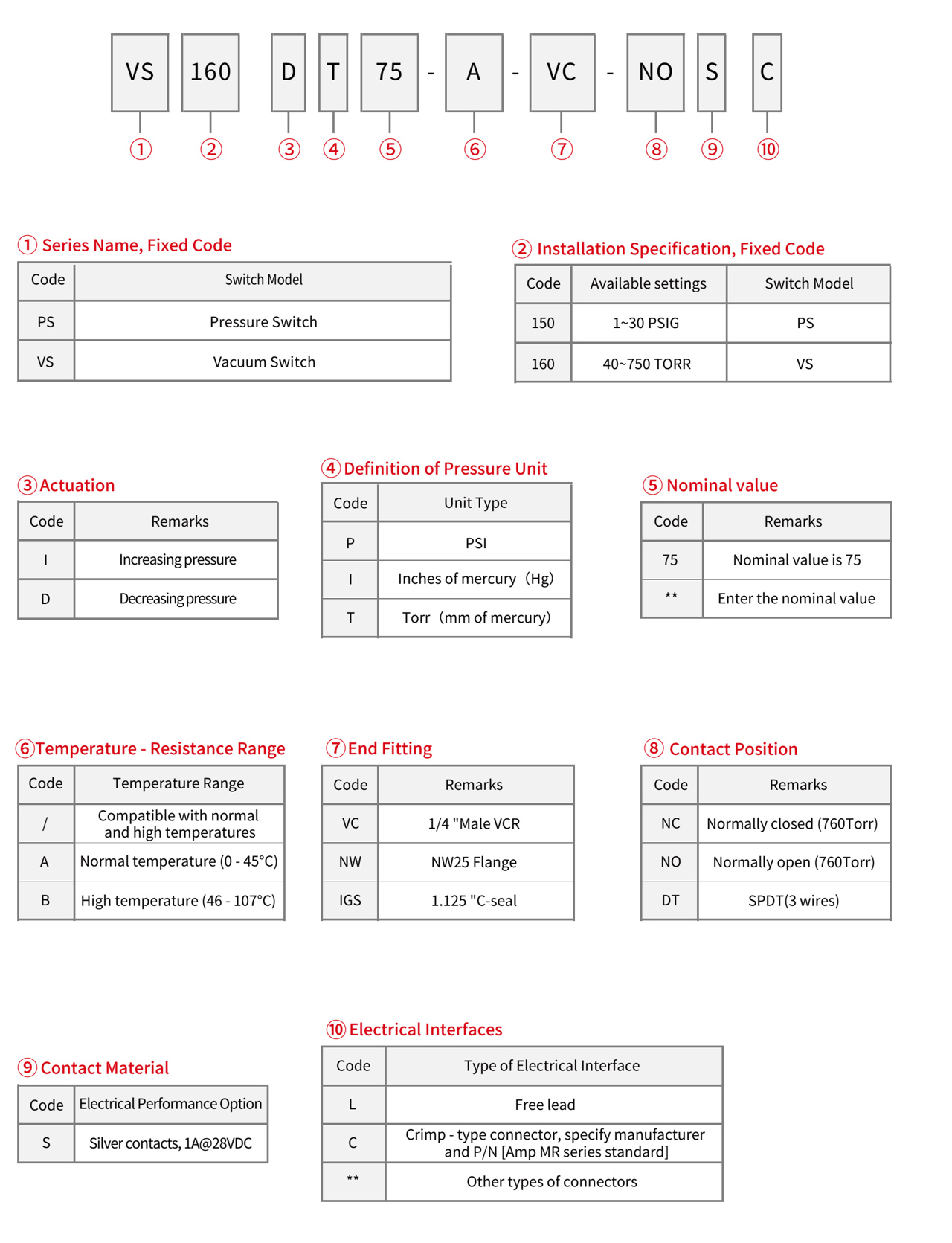

В таблице выбора PS150 относится к реле избыточного давления с диапазоном задания 1–30 PSIG. На общей схеме кодирования показан пример VS160: его число уставки и вакуумную шкалу нельзя переносить на PS150. Для заказа PS150 заполняют поля по строкам своей серии.
Помимо значения давления, в полном обозначении задают направление срабатывания при росте или снижении давления, температурный вариант, присоединение, состояние контактов и электрический вывод. Эти признаки определяют, как реле будет включено в схему сигнализации или блокировки.
При замене приложите маркировку установленного реле и схему цепи управления. Укажите рабочую среду, давление срабатывания и требуемое давление возврата. Это позволяет согласовать исполнение, сохраняя логику работы установки.
Источник: CBVAC Pressure Switch 2025.pdf — PDF, с. 5. Открыть иллюстрацию крупнее.
Реле вакуума и давления: выбор уставки
PS150 формирует дискретный сигнал при достижении давления. При заказе фиксируют направление срабатывания, порог, возврат, состояние контактов и температурное исполнение. Реле не заменяет непрерывное измерение вакуумметром.
Абсолютное и избыточное давление имеют разный нуль отсчёта. Для APS используется абсолютная шкала; для PS150 исходный диапазон 1–30 фунтов/кв. дюйм относится к избыточному давлению (примерно 6,9–206,8 кПа). Для мембранно-ёмкостных реле уставку задают в пределах выбранной полной шкалы.
Технические источники CBVAC: Каталог реле давления — PDF, с. 2 · Каталог реле давления — PDF, с. 4 · Каталог реле давления — PDF, с. 5 · Каталог вакуумметров — PDF, с. 30.
