Прямой контроль кислородной подушки: требования 300 и 6 мм рт. ст., программа HC-Leaklab и возможности HI-OS 2.0 по материалу Hirays, с пояснением единиц и расхождений производителя.
Кислородная подушка — эластичная ёмкость для хранения кислорода. Обычно она снабжена трубкой с регулятором расхода, через которую выполняют наполнение. Нарушение герметичности приводит к потере газа; для испытания выбирают соответствующую изделию оснастку и программу.
Прямое подключение изделия
Проверяют резиновую трубку и участок трубки внутри кислородной подушки. На конце трубки имеется отверстие для наполнения. Оно позволяет применить прямой метод: подключить это отверстие непосредственно к испытательному порту прибора и подать испытательный газ.
Предусмотрены восемь единиц отображения результата. Обычно программу задают в килопаскалях, однако в данном проекте заказчик потребовал миллиметры ртутного столба. Для годного изделия должны одновременно выполняться два условия: достигнуто заданное давление и показатель утечки не превышает установленный предел.
| Параметр | Значение параметра | Пересчёт в килопаскали |
|---|---|---|
| Давление испытания | 300 мм рт. ст. | Около 40,0 кПа; 39 кПа для рассматриваемого режима |
| Предельный показатель утечки | Не более 6 мм рт. ст. | Около 0,800 кПа; 0,8 кПа для рассматриваемого режима |
Заданные заказчиком значения вносят в программу и сохраняют её. При последующих испытаниях оператор выбирает эту программу. Прибор HC Classic имеет торговое наименование HC-Leaklab производства Hirays. Для этого исполнения предусмотрены 100 групп подпрограмм: каждую можно программировать отдельно, выбирать самостоятельно либо объединять с другими для сложной последовательности испытаний.
Порядок работы
Подключают питание и источник испытательного газа, соединяют изделие с прибором и выбирают сохранённую программу. После запуска прибор выполняет испытание и автоматически определяет результат по заданным условиям: OK — годно, NG — не годно.
Оборудование применяют для испытаний медицинских промывочных пистолетов, ирригаторов, электронных стетоскопов и троакаров. В приборе используется система анализа и управления HI-OS 2.0; комплектацию и методику выбирают под конкретное изделие.
Возможности HI-OS 2.0 для данного варианта Hirays
Высокая точность
В системе применяются 32-разрядный процессор, 24-разрядный аналого-цифровой преобразователь и алгоритм обработки перепада давления. Погрешность измерений и рабочий диапазон подтверждают для выбранного исполнения и режима испытания.
Алгоритм самообучения
Функция автоматического обучения распознаёт характеристики образца, выделяет значимые данные и определяет граничный показатель утечки. Анализ этой границы позволяет подобрать продолжительность этапов испытания. Полученные настройки проверяют на годных и негодных образцах.
Разнообразные режимы испытания
Прибор поддерживает два вида давления и восемь базовых методов оценки результата, из которых можно составить более 20 испытательных функций для разных условий производства.
Стабильность, надёжность и производительность
В прибор встроен собственный пневматический клапанный блок IVT с герметичными каналами, который производитель описывает как запатентованную разработку. По его утверждению, он повышает точность и ускоряет наполнение; крупная течь выявляется уже на этапе наполнения, сокращая общее время испытания.
Простой процесс и универсальность
В описанном методе не требуется эталонное изделие, второй комплект оснастки и сравнение с эталоном. Таким образом исключается влияние деформации эталонного изделия после многократных испытаний. Это характеристика метода сравнения, а не освобождение от проверки прибора и контрольной течи.
Расширение системы
Модульная конструкция позволяет по требованиям проекта управлять несколькими исполнительными модулями с полнофункциональными клапанными блоками от одного основного прибора. Поддерживаются многоканальные испытания, включая избыточное давление, разрежение и косвенный метод.
Технические пояснения к примеру
Пересчёт выполнен по соотношению 1 мм рт. ст. ≈ 133,322 Па: 300 мм рт. ст. ≈ 39 996,6 Па, 6 мм рт. ст. ≈ 799,932 Па. Испытательное давление — 300 мм рт. ст.; допустимое изменение давления — 6 мм рт. ст. Показатель «утечки» приведён в единицах давления, а не расхода газа. Время измерения, допустимое падение давления за конкретный интервал, испытательный объём, точка отсчёта давления и испытательный газ в этом примере не указаны. Без них нельзя получить расход утечки или перенести критерий на другую подушку. Само назначение изделия для кислорода не означает, что испытания проводят кислородом.
Эти режимы и количество подпрограмм относятся к исполнению 2022 года. Для конкретного изделия условия испытания и критерии годности задают в утверждённой методике.
Связанный материал: контроль инфузионных трубок

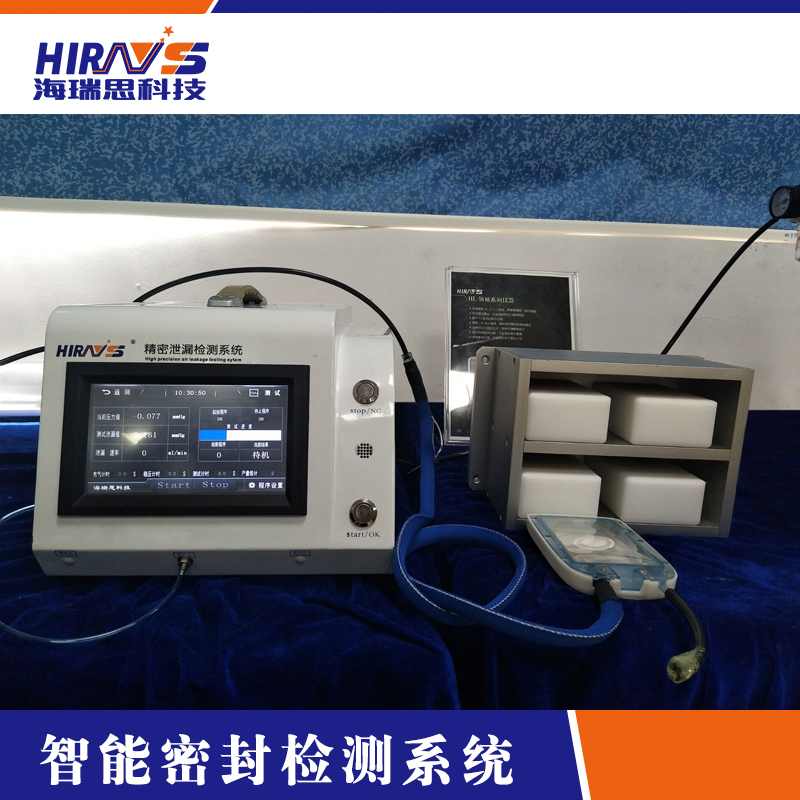

Оборудование и оснастка

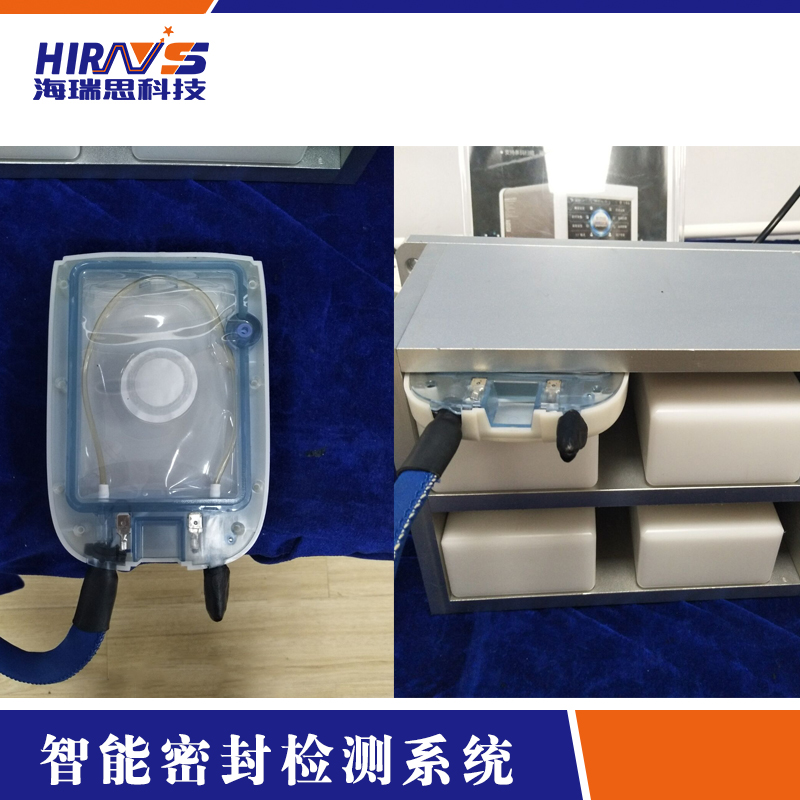

На фотографии показан жёсткий прозрачный корпус с трубками. Для испытания кислородной подушки необходима оснастка, соответствующая её конструкции.
