Пример Hirays с прибором HC-B2010MAA: контроль каналов собранного стека, подключение и необходимые исходные данные для проектирования.
Прибор и подключение к изделию
Для проверки водяных и газовых каналов собранного стека применяют HC-Leaklab-B2010MAA и быстродействующий соединитель. Производитель оборудования — Hirays. Эта комплектация отличается от станции DD-Leaklab-FD1Y; состав и рабочие диапазоны определяют отдельно.
Комплектация и возможности
| Поле | Сведения |
|---|---|
| Объект | Водяные и газовые каналы после сборки стека топливных элементов. |

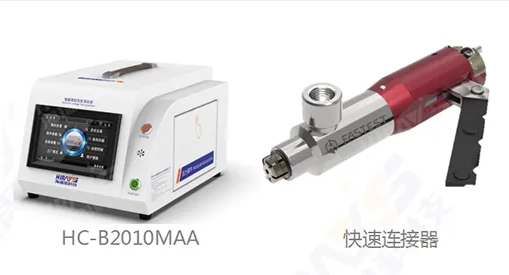

| Комплектация примера | Прибор HC Classic, на иллюстрации HC-B2010MAA, и быстродействующий соединитель. |
| Программная среда | В программе испытания названа Hi-OS 5.0 и алгоритм обработки дифференциального давления. |
| Пневматическая часть | В системе предусмотрен клапанный остров IVT. Его схему и характеристики согласуют для конкретной комплектации. |
| Режим испытания | Давление, время стабилизации, длительность измерения и порог годности не опубликованы. |
Данные для проектирования контроля
- Определить проверяемый тракт и все открытые подключения на чертеже изделия.
- Согласовать герметизацию соединений и способ выявления течи самой оснастки.
- Задать давление с точкой отсчёта, измеряемую величину, единицу и критерий.
- Проверить повторяемость на согласованных образцах и измерить полный цикл подключения и испытания.
Одного указания «водяные и газовые каналы» недостаточно для разработки схемы контроля. Требуются границы каждой полости, допустимые перепады между трактами и условия проверки утечки наружу или между каналами. Эти сведения определяются документацией конкретного изделия.
Условия выбора комплектации
Диапазон «10⁻¹…10⁻¹¹» во вступлении не сопровождается единицей, названием измеряемой величины и условиями. Он не принимается за точность или диапазон данного прибора. Упоминание патентованного алгоритма также не заменяет сведения о погрешности.
В другом материале Hirays от 06.11.2025 заявлены прохождение ECE R134 и снижение затрат на качество на 45% для неназванного проекта хранения водорода. Протокол, идентификация изделия и расчёт экономии не приложены. Эти заявления не относятся к доказанным характеристикам HC-Leaklab-B2010MAA и не переносятся на рассматриваемый стек.
