Шесть вариантов испытания: режимы 30, 50 и 200 кПа, индивидуальная оснастка и особенности настройки программ.
Оснастка и режимы пневматического контроля литых деталей зависят от геометрии изделия и требований к герметичности. Ниже сопоставлены шесть вариантов с HC-Leaklab и HL-Leaklab производства Hirays. Значения относятся к отдельным испытаниям.
Сравнение режимов испытания

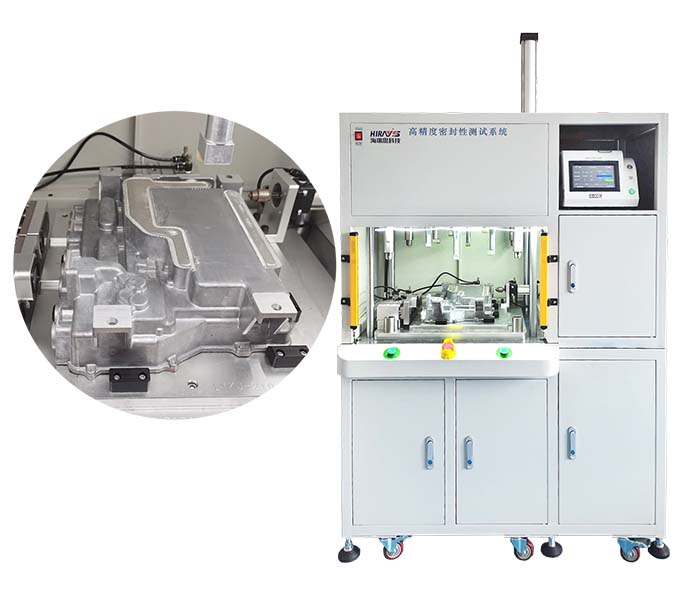

| Вариант испытания | Прибор | Режим испытания | Ограничения и отличие экрана |
|---|---|---|---|
| вариант 1 / вариант 5 | HC-Leaklab | 50 кПа; 15 / 15 / 5 с; предел 50 Па | 35 с без неуказанного сброса; на экране вариант 5 — 52 кПа и сброс 2 с |
| вариант 3 | HL-Leaklab | 200 кПа; 5 / 10 / 5 с; предел 60 Па; недостижение 180 кПа — признак негодности | 20 с без сброса; на экране сброс 3 с и предел 1 кПа = 1000 Па |
| вариант 4 | HC-Leaklab | 30 кПа; 10 / 15 / 10 с; предел 30 Па | 35 с без сброса; на экране сброс 1 с, сумма этапов 36 с |

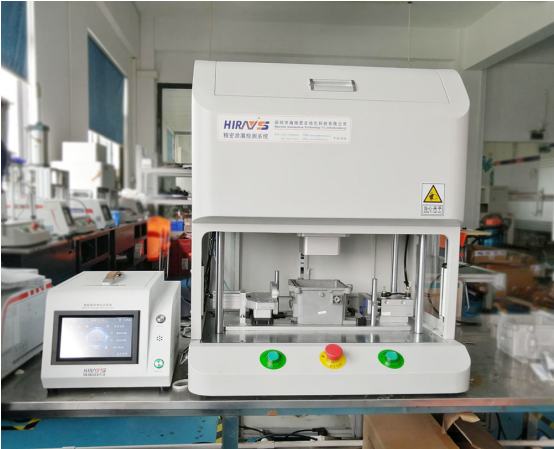

| вариант 2 | HC-Leaklab | Прямое наполнение герметизированной полости полуфабриката с открытой стороной | Давление, времена и критерий не указаны |
| вариант 6 | Модель не названа | Прямое наполнение сжатым воздухом; индивидуальная оснастка, клапанный блок и газовая ёмкость | Численный режим отсутствует; описаны 4 входа, 8 релейных выходов и 200 подпрограмм |
Настройки трёх вариантов испытания

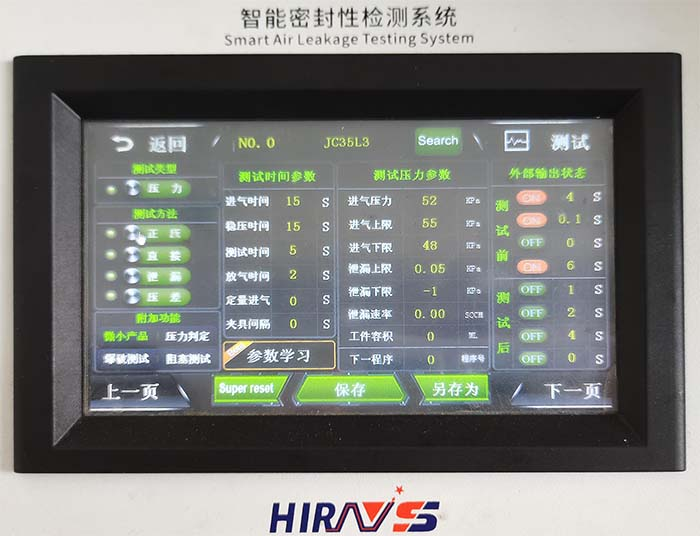

| Поле | вариант 5 — HC | вариант 3 — HL | вариант 4 — HC |
|---|---|---|---|
| Давление / границы наполнения | 52 / 55 / 48 кПа | 200 / 220 / 180 кПа | 30 / 35 / 28 кПа |
| Наполнение / стабилизация / измерение | 15 / 15 / 5 с | 5 / 10 / 5 с | 10 / 15 / 10 с |
| Сброс / сумма четырёх этапов | 2 / 37 с | 3 / 23 с | 1 / 36 с |
| Верхний / нижний предел падения давления | 0,05 / −1 кПа | 1 / 0 кПа | 30 / −30 Па |
| Дозированное наполнение / интервал оснастки | 0 / 0 с | 0 / 0 с | 0 / 0 с |
| Расход / объём | 0,00 стандартного см³/мин / 0 мл | 0,00 стандартного см³/мин / 0 мл | 0,00 стандартного см³/мин / 0 мл |
| Номер / название программы | № 0 / JC35L3 | № 1 / program1 | № 0 / program0 |
| Следующая программа | 0 | 1 | 0 |
| Внешние выходы до / после испытания | До: ВКЛ 4 с, ВКЛ 0,1 с, ВЫКЛ 0 с, ВКЛ 6 с; после: ВЫКЛ 1 / 2 / 4 / 0 с | До: ВКЛ 0,1 с, ВЫКЛ 2 / 0 / 0 с; после: ВЫКЛ 3 / 0 / 0 / 0 с | До: ВКЛ 0,1 / 3 / 4 с, ВЫКЛ 5 с; после: ВЫКЛ 3 / 2 / 0,1 / 0 с |
Значения внешних выходов описывают состояния управления исполнительными устройствами. Их нельзя автоматически прибавлять к временам измерительного цикла. Нулевые поля объёма и расхода — показанные настройки, а не подтверждённый физический объём полости или характеристика чувствительности прибора. Нижние пределы −1 кПа и −30 Па не являются минимальной обнаруживаемой течью.
Расхождения, которые нужно сохранить при подборе
В одном варианте испытания заданы 50 кПа, этапы 15/15/5 с и предел 0,05 кПа = 50 Па. Другой экран настройки показывает 52 кПа с границами 55 и 48 кПа. Эти настройки рассматривают раздельно и подтверждают для конкретной программы.

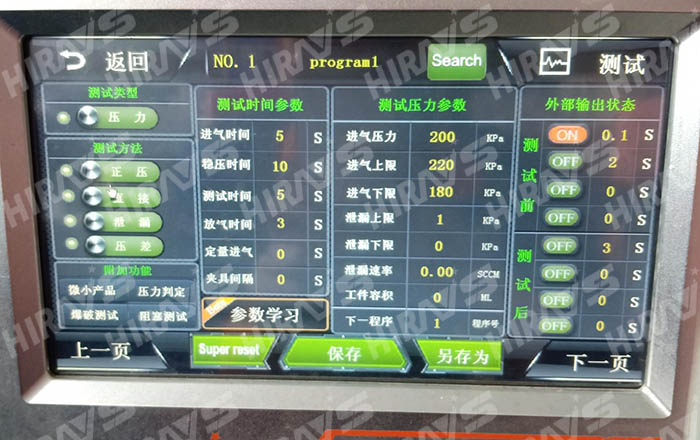

Для варианта 3 рассматривается предел 0,06 кПа = 60 Па. На экране программы установлен верхний предел 1 кПа = 1000 Па. Эти значения относятся к разным настройкам; актуальный критерий следует согласовать до испытания. Давление заполнения — 200 кПа, границы достижения давления — 180 и 220 кПа.

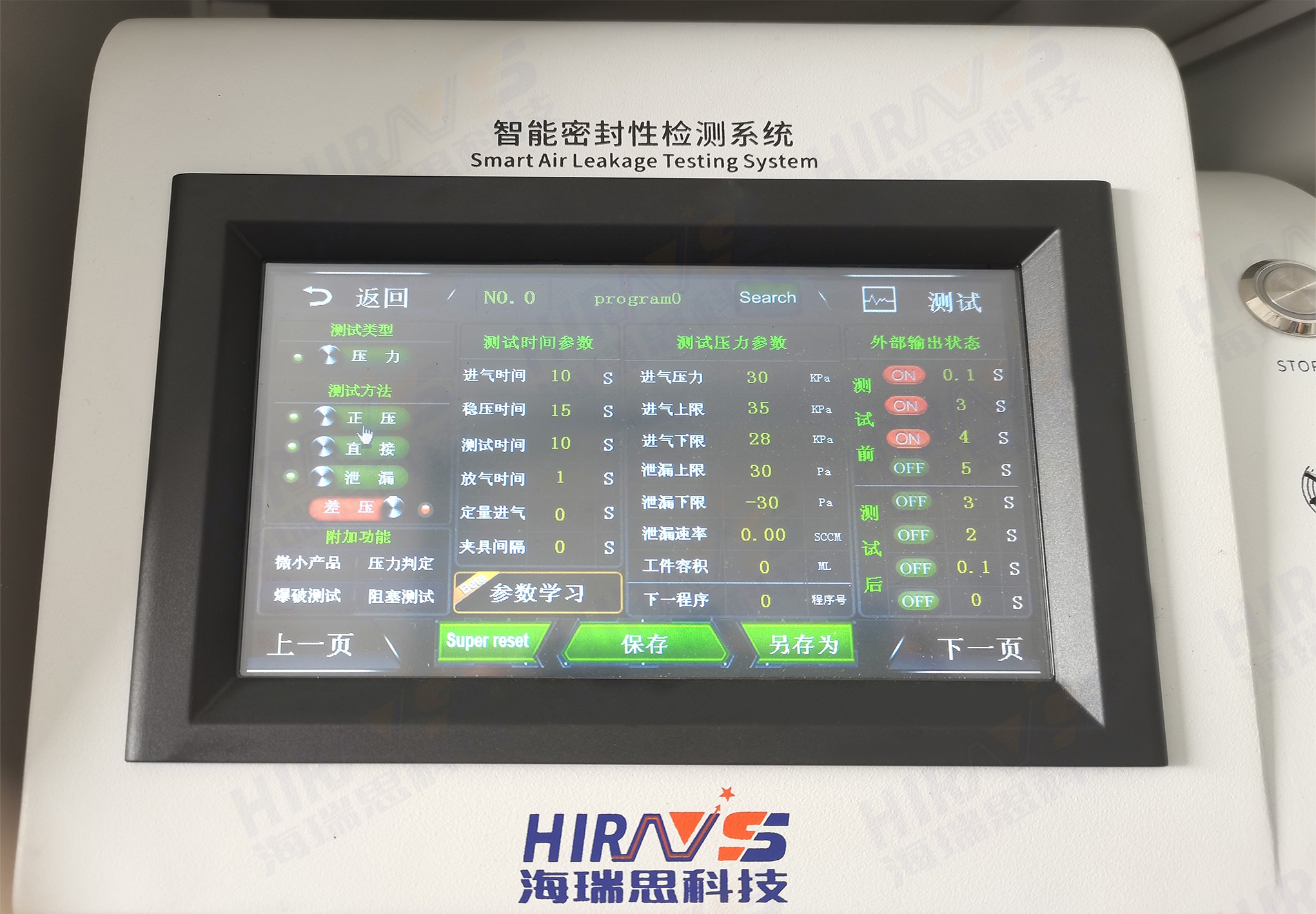

В варианте 4 совпадают давление 30 кПа и верхний предел 30 Па. Экран добавляет сброс 1 с, границы наполнения 35 и 28 кПа и нижний предел −30 Па. Получаем 36 с по четырём показанным этапам, тогда как три этапа в программе испытания дают 35 с.
Оснастка и последовательность работы

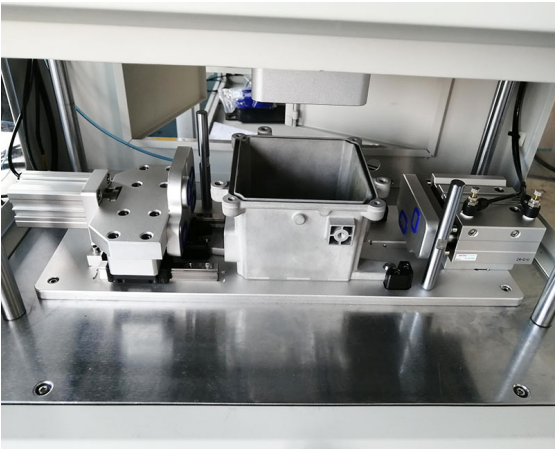

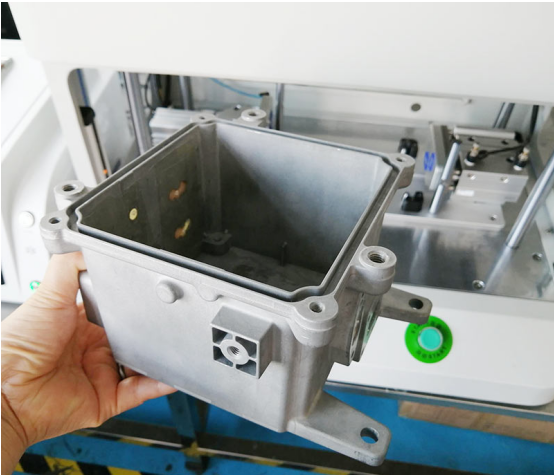

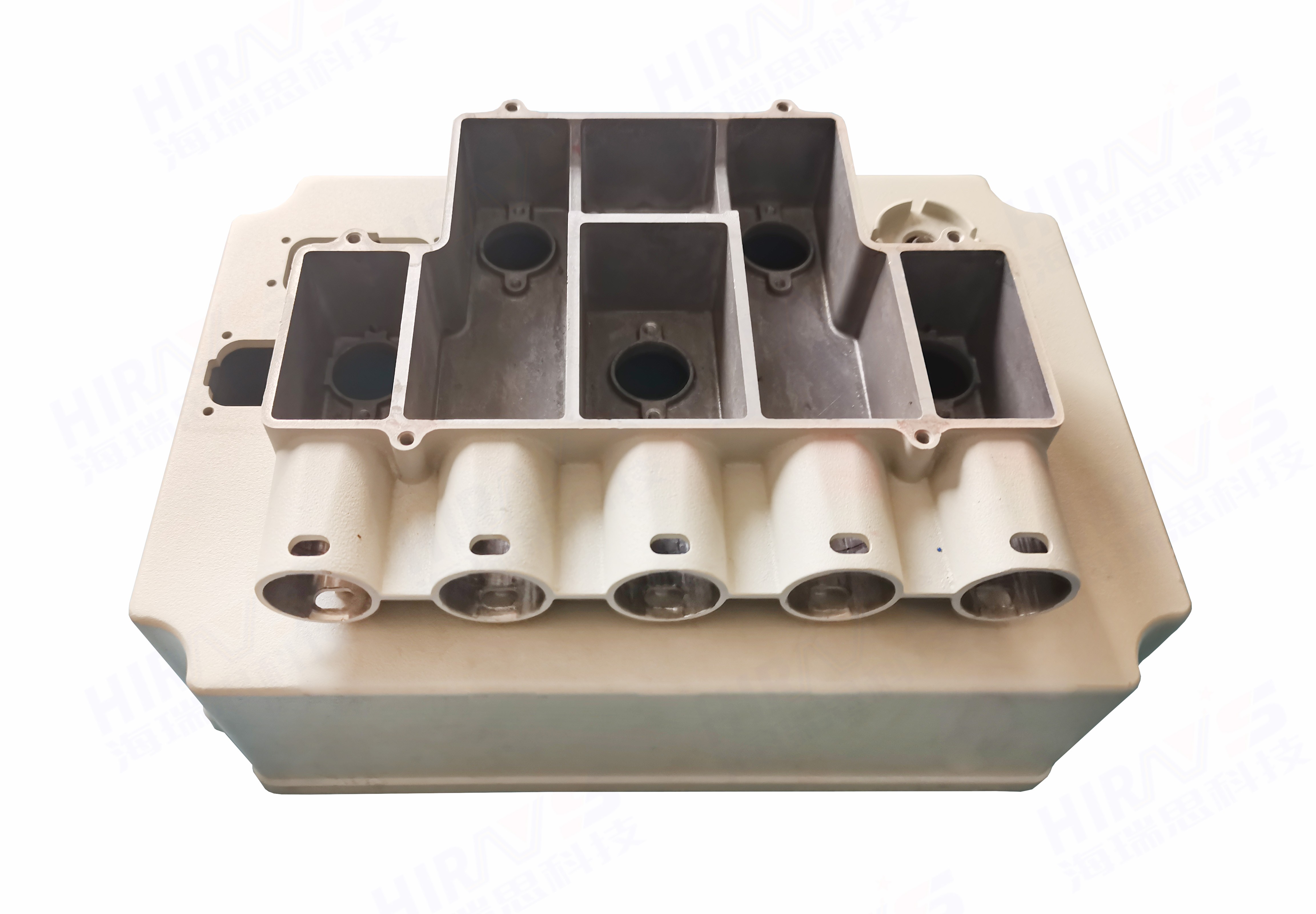

- Определить проверяемую полость, открытые стороны и технологические отверстия. В примере вариант 2 полуфабрикат имеет открытую сторону.

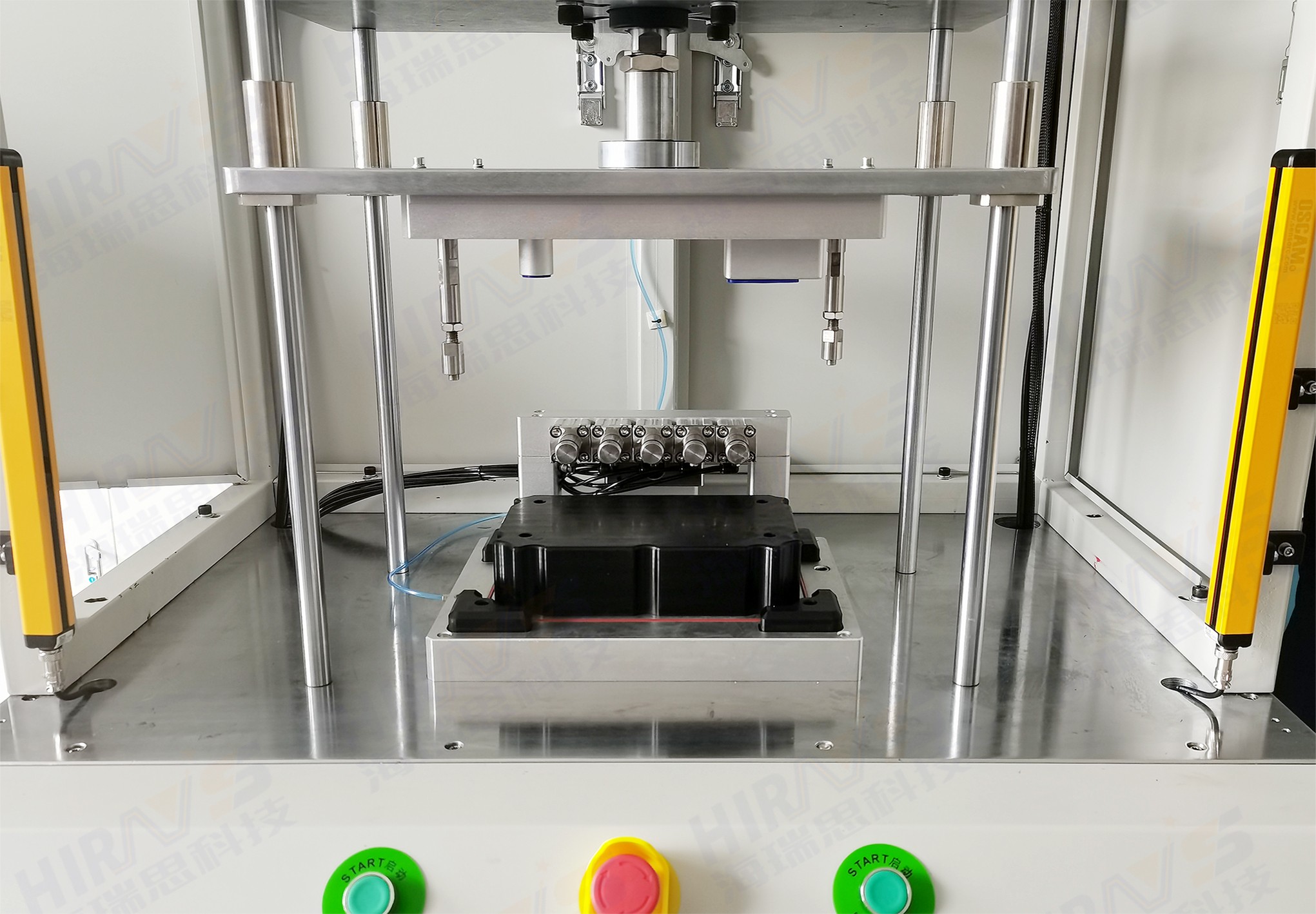

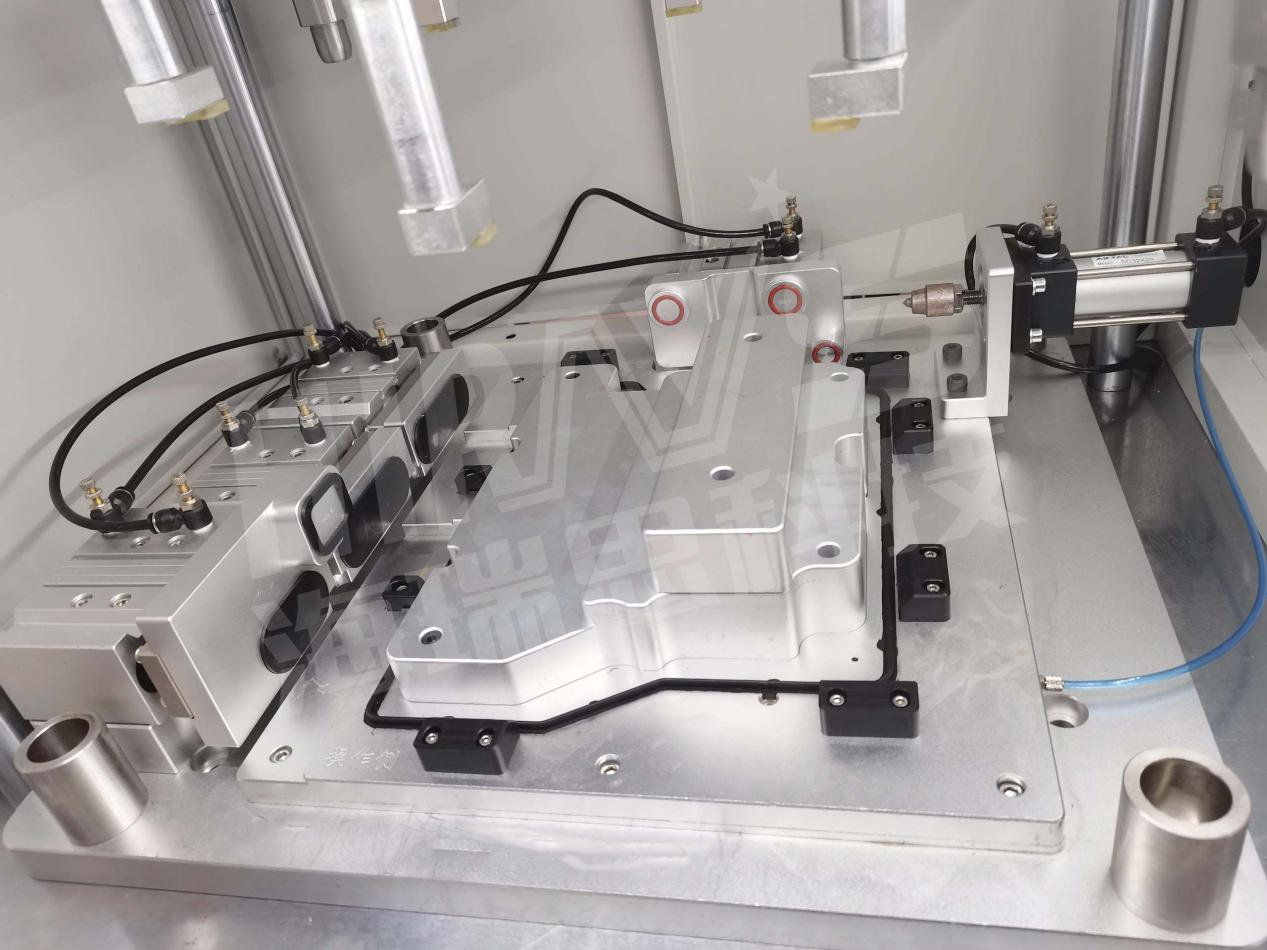

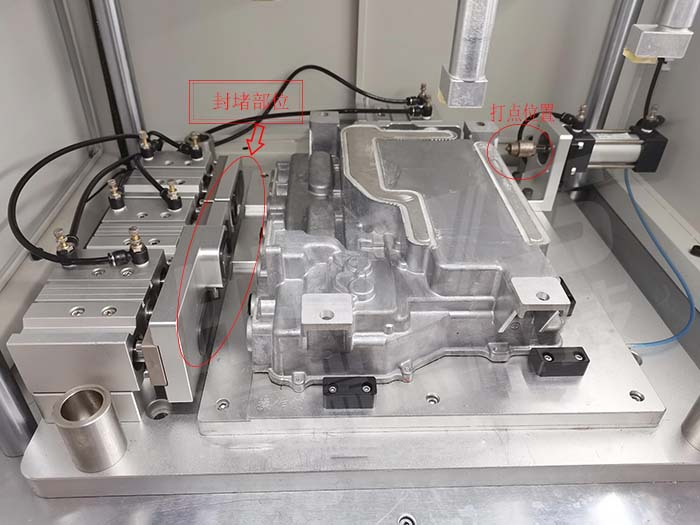

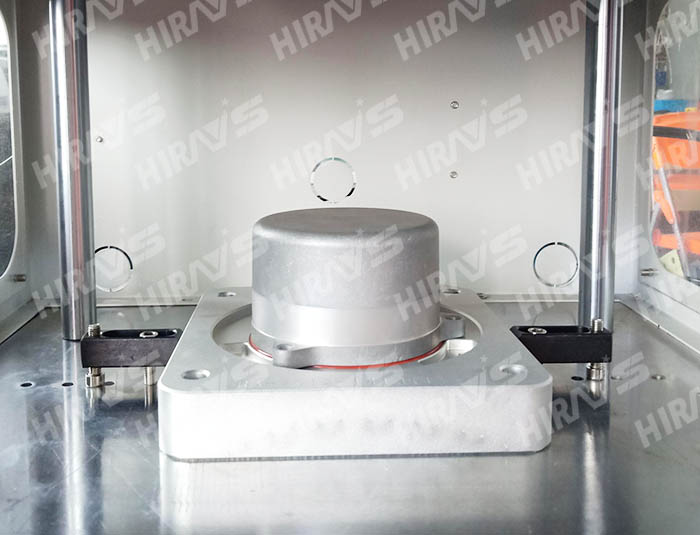

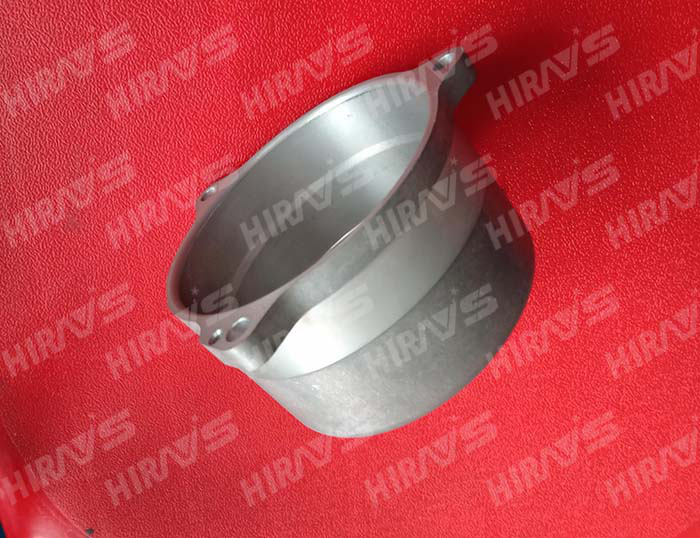

- Спроектировать герметизацию отверстий и прижим под геометрию изделия. Для режима 50 кПа описана герметизация боковых отверстий и точечная маркировка результата; для 30 кПа — также верхней и нижней частей.
- Выполнить наполнение, стабилизацию и измерение по согласованной программе. Недостижение давления оценивают отдельно от падения давления на измерительном этапе.
- Сбросить давление, зарегистрировать результат и выгрузить изделие. OK означает «годен», NG — «негоден»; полный такт измеряют вместе с вспомогательными действиями.

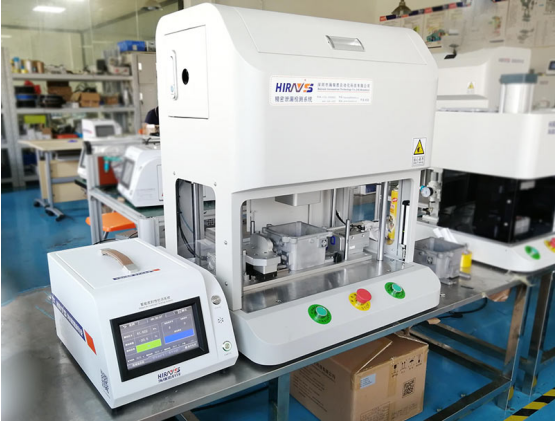

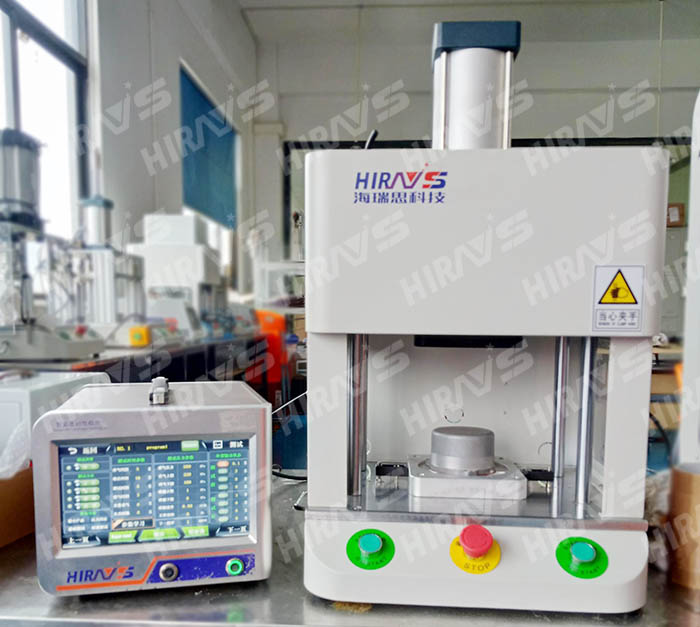

Оборудование и оснастка
Настройки и устройство оснастки

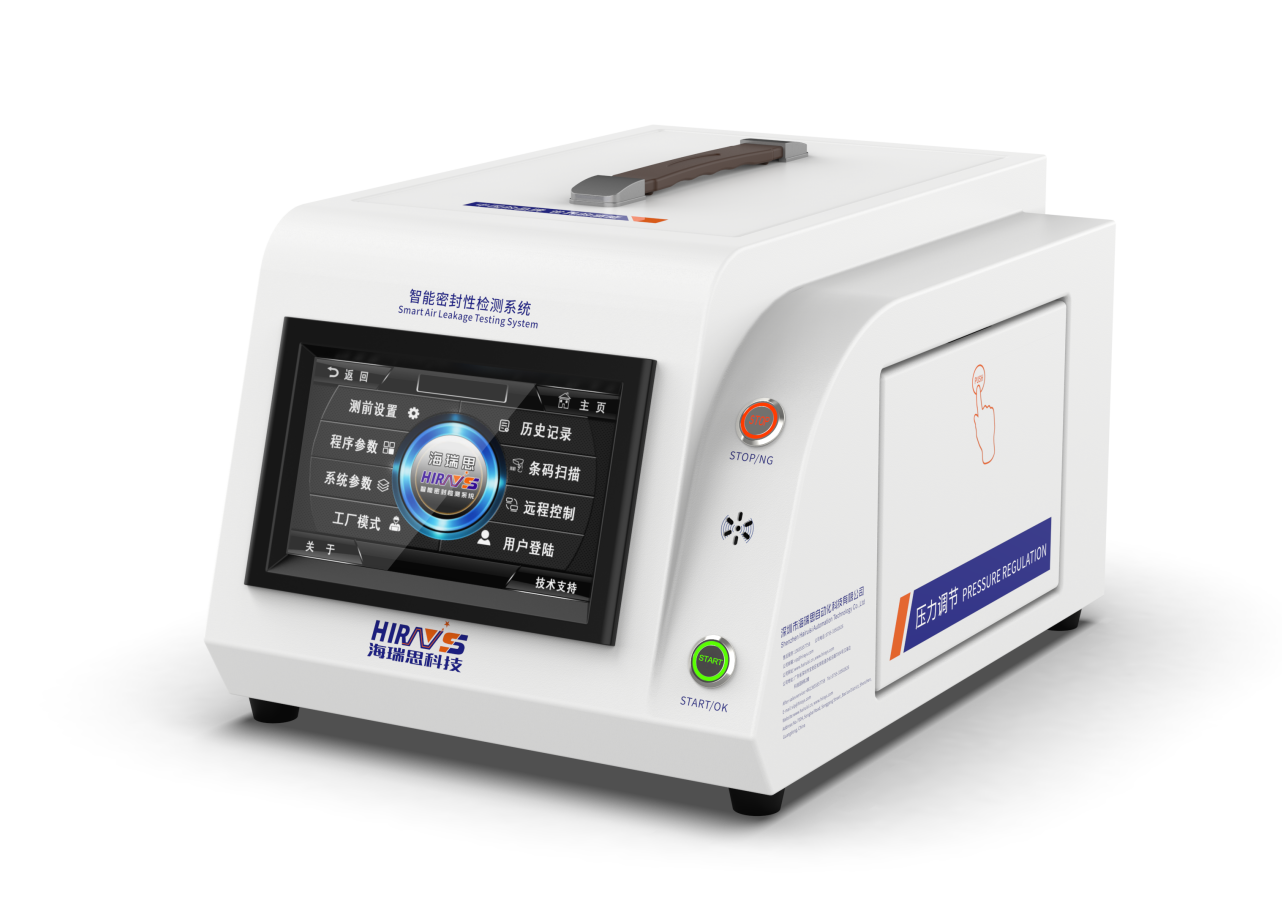

На экранах: «возврат», «поиск», «испытание», «тип испытания — давление», «положительное давление», «прямой метод», «утечка», «дифференциальное давление», «параметры времени», «параметры давления», «состояние внешних выходов», «дополнительные функции», «малые изделия», «оценка давления», «испытание разрушением», «проверка закупорки», «обучение параметров», «предыдущая страница», «сброс», «сохранить», «сохранить как», «следующая страница». ON / OFF — ВКЛ / ВЫКЛ. На корпусе — «Интеллектуальная система контроля утечки воздуха». Стрелки на фотографии оснастки вариант 5 указывают устройство точечной маркировки и проверяемое отверстие. Точные пневматические схемы по этим фотографиям не установлены.
sccm означает стандартный кубический сантиметр в минуту; условия приведения для этих вариантов испытания не заданы. кПа — килопаскаль, Па — паскаль, с — секунда, мл — миллилитр. 0,05 кПа = 50 Па; 0,06 кПа = 60 Па. Это изменения давления, а не расход утечки.
Функции и ограничения
В вариант 4 для HC Classic описаны разрешение 0,1 Па, 100 подпрограмм, сенсорный экран, определение объёма и опциональное плавное ступенчатое наполнение. Разрешение не равно погрешности. В вариант 6 прибор без указанной модели описан с 200 подпрограммами, четырьмя дискретными входами и восемью релейными выходами. Эти сведения не объединены в одну спецификацию HC или HL.
Материал вариант 6 также описывает запись данных с выгрузкой на USB-накопитель, сканирование штрихкода и связь с компьютером верхнего уровня. Входы/выходы I/O позволяют взаимодействовать с датчиками, кнопками, реле и электромагнитными клапанами. Число сигналов автоматизации не означает число независимых измерительных каналов.
IP68 указан в ряде приведённых примеров как требование заказчика, но протокол погружения, глубина и время отсутствуют. Испытание воздухом не подтверждает этот класс само по себе. Пределы 30, 50 и 60 Па нельзя пересчитывать в мл/мин без объёма, времени, давления, температуры и принятой методики.
Суммы 20, 23, 35, 36 и 37 с относятся к перечисленным этапам. Загрузка, прижим, выгрузка и вспомогательные паузы не подтверждены; эти суммы не используются как гарантированный такт. Заявления о числе клиентов и сроках поставки в старых материалах не представлены как актуальные коммерческие условия.
