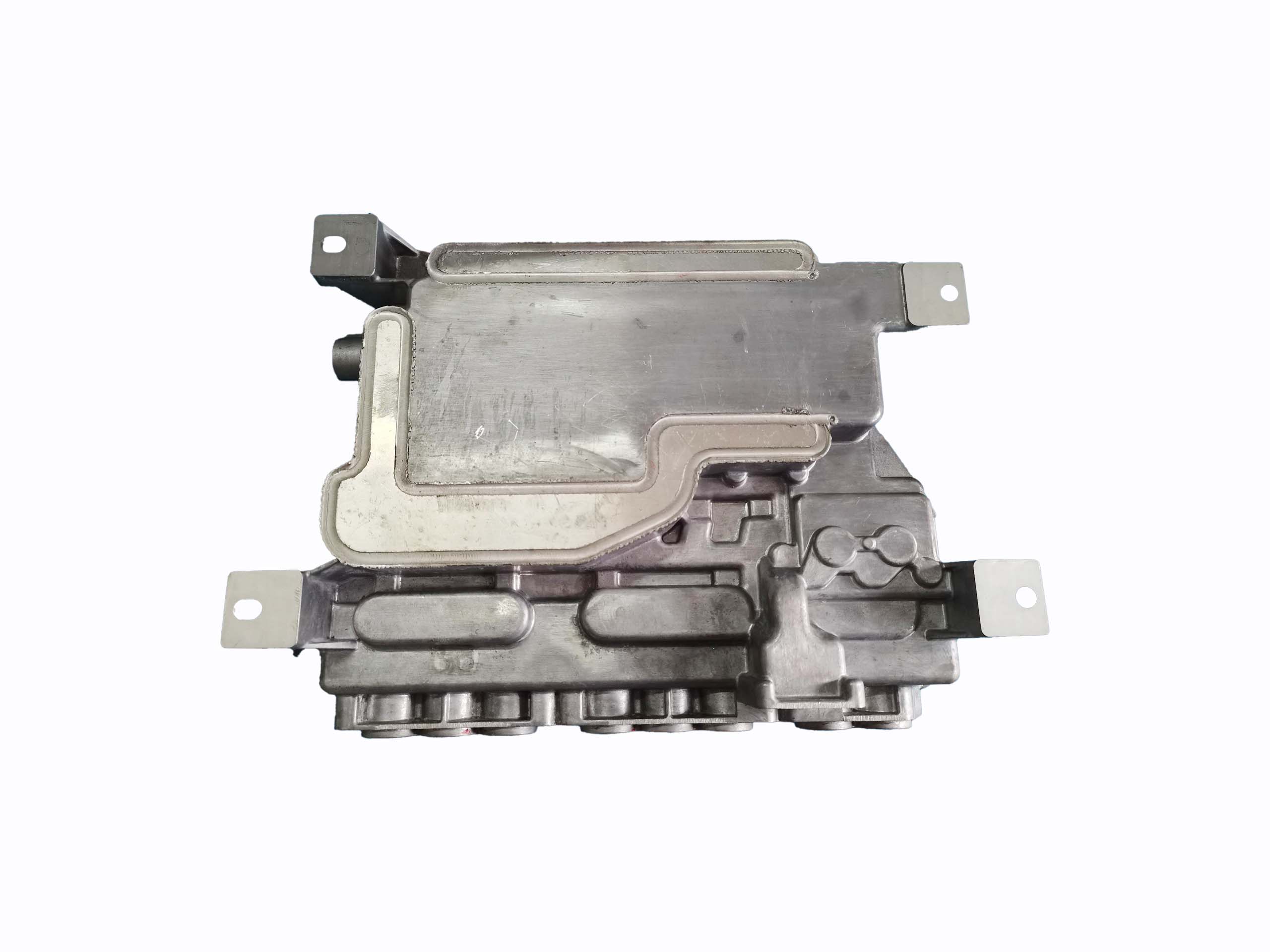

Водородный метод применяют для поиска течей литых деталей. Основной блок HQ-Leaklab-200A, проводной щуп HQ-Leaklab-200B и переносной HQ-Leaklab-100 выполняют разные функции. Производитель оборудования — Hirays.
Два примера испытания
| Вариант испытания | Данные примера |
|---|---|
| Вариант 1 | Давление на изделии 1,8 МПа; критерий не более 5×10⁻⁶ мбар·л/с = 5×10⁻⁷ Па·м³/с. Требуется обнаружение течи и её местоположения. |
| Вариант 2 | Давление 1,5 МПа; количественный критерий изделия не приведён. Описана партия десяти индивидуальных установок с HQ-200; это исторический пример, а не текущая доступность. |
Состав системы

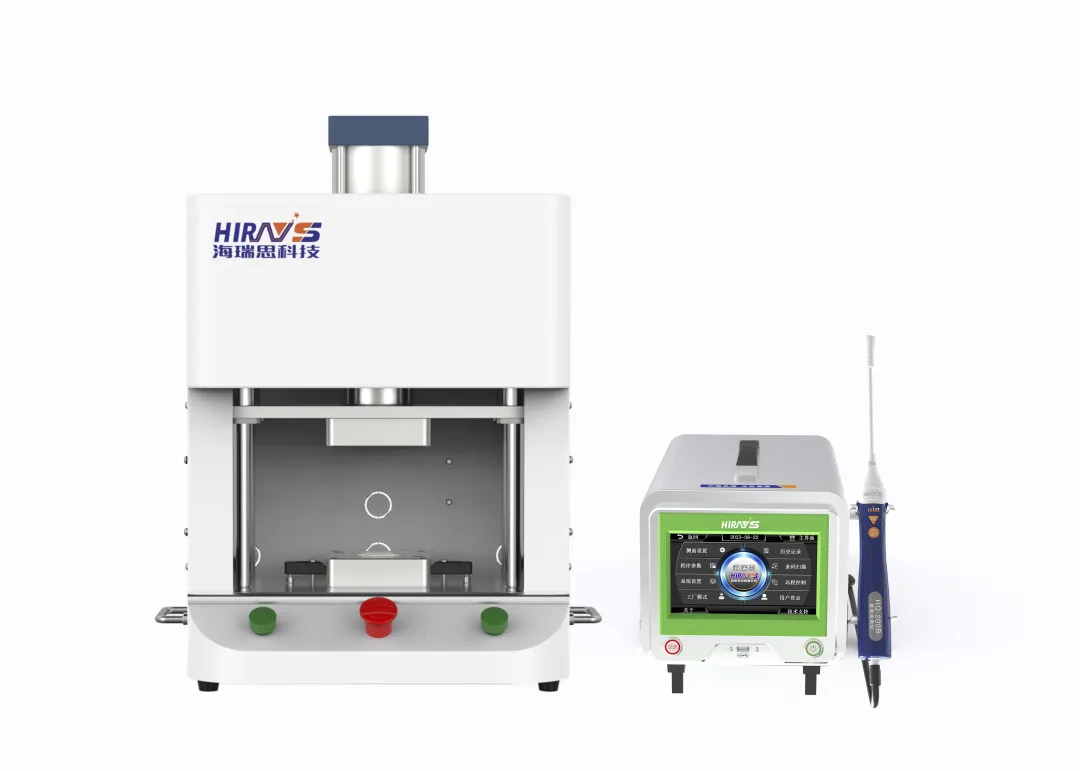

HQ-Leaklab-200A управляет процессом: предварительным пневматическим контролем крупных течей, вакуумированием, заполнением водородно-азотной смесью, удалением газа, работой щупа и регистрацией результатов. Производитель описывает обмен с MES — системой управления производственными операциями — или промышленным компьютером.
HQ-Leaklab-200B является проводным щупом и используется вместе с HQ-200A для обнаружения и локализации течи. HQ-Leaklab-100 описан как переносной беспроводной щуп: он может работать с основным блоком или самостоятельно. Для Wi-Fi исполнения заявлено расстояние до 10 м от основного блока; фактическую комплектацию и условия связи подтверждают отдельно.

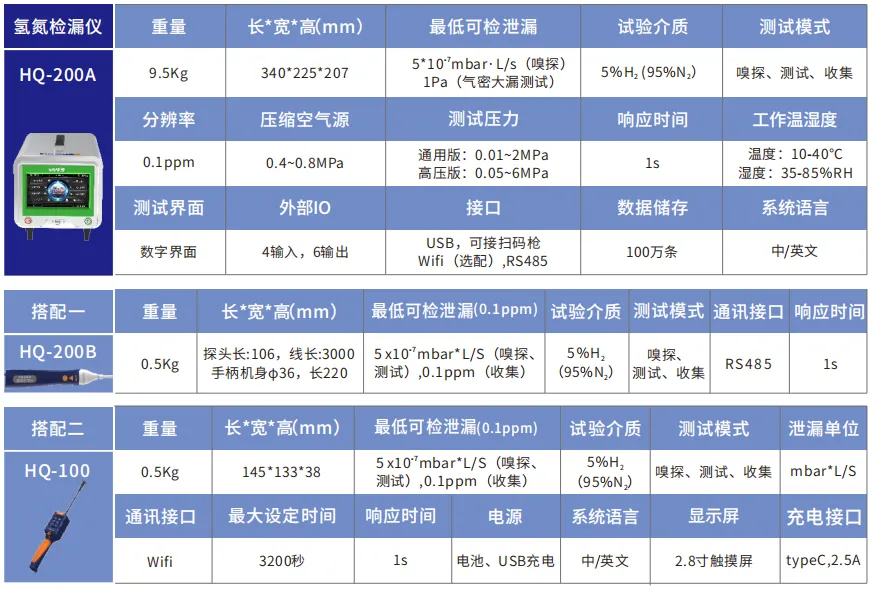

Технические характеристики
HQ-Leaklab-200A
| Параметр | Значение |
|---|---|
| Масса | 9,5 кг |
| Размеры Д × Ш × В | 340 × 225 × 207 мм |
| Минимальная обнаруживаемая течь | 5×10⁻⁷ мбар·л/с в щуповом режиме = 5×10⁻⁸ Па·м³/с |
| Пневматический контроль крупных течей | 1 Па — минимальный обнаруживаемый показатель давления; условия определения согласуют для конкретного исполнения |
| Разрешение концентрации | 0,1 ppm — миллионной доли |
| Газ | 5% H₂ / 95% N₂ |
| Режимы | Щуповой, испытание, накопление |
| Питание сжатым воздухом | 0,4…0,8 МПа |
| Давление общего исполнения | 0,01…2 МПа |
| Давление высокого исполнения | 0,05…6 МПа |
| Время отклика | 1 с; не полный цикл |
| Температура | 10…40 °C |
| Влажность | 35…85% относительной влажности |
| Интерфейс оператора | Цифровой |
| Входы/выходы | 4 входа / 6 выходов |
| Связь | USB, подключение сканера кода, Wi-Fi как опция, RS-485 |
| Хранение | 1 000 000 записей |
| Языки | Китайский / английский |
HQ-Leaklab-200B
| Параметр | Значение |
|---|---|
| Масса | 0,5 кг |
| Геометрия | Длина зонда 106 мм; кабель 3000 мм; корпус рукоятки Ø36 мм, длина 220 мм |
| Минимальная обнаруживаемая течь | 5×10⁻⁷ мбар·л/с в щуповом режиме и испытании = 5×10⁻⁸ Па·м³/с |
| Накопление | 0,1 ppm |
| Газ | 5% H₂ / 95% N₂ |
| Режимы | Щуповой, испытание, накопление |
| Связь | RS-485 |
| Время отклика | 1 с |
HQ-Leaklab-100
| Параметр | Значение |
|---|---|
| Масса | 0,5 кг |
| Размеры Д × Ш × В | 145 × 133 × 38 мм |
| Минимальная обнаруживаемая течь | 5×10⁻⁷ мбар·л/с в щуповом режиме и испытании = 5×10⁻⁸ Па·м³/с |
| Накопление | 0,1 ppm |
| Газ | 5% H₂ / 95% N₂ |
| Режимы | Щуповой, испытание, накопление |
| Единица показания течи | мбар·л/с |
| Связь | Wi-Fi |
| Максимальное задаваемое время | 3200 с — название строки производителя; не автономность батареи |
| Время отклика | 1 с |
| Питание | Аккумулятор, зарядка USB |
| Языки | Китайский / английский |
| Экран | Сенсорный 2,8 дюйма |
| Зарядный интерфейс | USB Type-C; 2,5 А |
Оборудование и оснастка
Единицы и границы параметров
1 мбар·л/с = 0,1 Па·м³/с. Поэтому заявленная минимальная обнаруживаемая течь 5×10⁻⁷ мбар·л/с соответствует 5×10⁻⁸ Па·м³/с. В характеристиках производителя это значение местами названо точностью, но оно не задаёт погрешность измерений. Условия определения чувствительности отдельно не раскрыты.
ppm — миллионная доля концентрации; 0,1 ppm и расход в мбар·л/с являются разными величинами. Показание 1 Па для предварительного контроля крупных течей также нельзя подменять расходом или разрешением водородного датчика.
Смесь в таблице — 5% водорода H₂ и 95% азота N₂. Максимальное задаваемое время HQ-100 составляет 3200 с по названию строки, а не время автономной работы. Время отклика 1 с не определяет полный цикл установки.
Диапазоны 0,01…2 и 0,05…6 МПа относятся к разным исполнениям основного блока. Они не подтверждают допустимое давление любого изделия, щупа, быстросъёмного соединения или оснастки. Питание сжатым воздухом 0,4…0,8 МПа — отдельная характеристика и не является верхним испытательным давлением системы.
Как выбрать программу контроля
- Определить проверяемые полости, допустимое давление изделия и оснастки, критерий утечки и условия его нормирования.
- Согласовать предварительный контроль крупных течей и способ заполнения газом-трассером.
- Выбрать количественный метод — щуповой или накопление — и отдельно способ поиска местоположения течи.
- Проверить систему эталонной течью, определить время измерения и полный цикл, настроить регистрацию и связь с производством.
Концентрационное измерение при накоплении требует известных условий сбора газа; щуповой результат зависит от методики поиска. Заявленный предел прибора не заменяет критерий изделия. Количество независимых каналов, расход газа и длительности этапов в этих двух примерах не приведены.
Экономическую эффективность водородного метода рассчитывают по расходу газа, такту, комплектации и требованиям изделия. Пригодность метода устанавливают под конкретную задачу.
