KYKY FF-100/110 — турбомолекулярный насос с пластичной смазкой подшипников. Быстрота по азоту 110 л/с; вход DN100 CF или ISO-K, управление от FD-110B.
Турбомолекулярные насосы и контроллеры · KYKY
FF-100/110 — фотография с официальной страницы изготовителя KYKY.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | Турбомолекулярный насос |
| Входной фланец | DN100 CF или DN100 ISO-K |
| Форвакуумный выход | DN25 ISO-KF |
| Быстрота откачки по N₂ | 110 л/с |
| Быстрота откачки по He | 100 л/с |
| Быстрота откачки по H₂ | 50 л/с |
| Быстрота откачки по Ar | 100 л/с |
| Степень сжатия по N₂ | 10⁸ |
| Степень сжатия по He | 10² |
| Степень сжатия по H₂ | 5 × 10² |
| Степень сжатия по Ar | 10⁸ |
| Предельное давление по каталогу | 6 × 10⁻⁷ Па — CF; 6 × 10⁻⁶ Па — ISO-K |
| Допустимое непрерывное форвакуумное давление | 200 Па |
| Максимальное форвакуумное давление по N₂ | 300 Па |
| Максимальная газовая нагрузка по N₂ | 300 sccm |
| Максимальная газовая нагрузка по He | 240 sccm |
| Максимальная газовая нагрузка по H₂ | 180 sccm |
| Максимальная газовая нагрузка по Ar | 110 sccm |
| Частота вращения | 42 300 об/мин |
| Время запуска | ≤ 3 мин |
| Охлаждение | Водяное или воздушное; воздушное при 5–32 °C |
| Расход охлаждающей воды | ≥ 1 л/мин |
| Температура охлаждающей воды | ≤ 25 °C |
| Питание по таблице серии | 220 ± 22 В AC — через контроллер |
| Максимальная мощность по каталогу | ≤ 300 Вт |
| Контроллер по каталогу | FD-110B |
| Рекомендуемая быстрота форвакуумного насоса | 2 л/с |
| Масса | 7 кг — ISO-K; 8 кг — CF |
| Подшипники и смазка | Керамические подшипники; пластичная смазка |
Устройство, исполнение и условия применения
FF-100/110 предназначен для научных и промышленных вакуумных систем. Изготовитель описывает комбинированную откачную структуру и установку под произвольным углом. Это насос с пластичной смазкой подшипников; обозначение F-100/110 относится к другой модели и не подставляется вместо FF.
Основные параметры взяты из каталога декабря 2025. Официальная веб-страница указывает общую массу 8 кг; каталог разделяет 7 кг для ISO-K и 8 кг для CF. В таблице карточки сохранено это различие по фланцу.
Питание 220 ±22 В AC относится к системе с контроллером FD-110B. В отдельном руководстве контроллера приведены вход 198–242 В AC и выходная мощность 120 Вт; последняя не заменяет строку ≤300 Вт в таблице насосной системы. Запуск, останов и подключение двигателя выполняют через подходящий контроллер.
Газовая нагрузка в sccm (стандартных см³/мин), быстрота откачки в л/с, непрерывное и максимальное форвакуумные давления являются разными характеристиками. Рабочее давление камеры зависит также от герметичности, газовыделения, проводимости арматуры и форвакуумной ступени. Каталожное давление насоса не является гарантией для любой подключённой установки.
Документация: Каталог KYKY: вакуумное оборудование, декабрь 2025 — стр. 17 PDF · Официальная страница KYKY FF-100/110 · Руководство KYKY FD-110B: управление насосом FF-100/110 — стр. 3 PDF.
Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 289 · Страница оборудования · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.
Инженерный подбор FF-100/110
Основные параметры для согласования комплекта FF-100/110:
| Параметр | Значение |
|---|---|
| Входной фланец | DN100 CF или DN100 ISO-K |
| Форвакуумный выход | DN25 ISO-KF |
| Быстрота откачки по N₂ | 110 л/с |
| Быстрота откачки по He | 100 л/с |
| Быстрота откачки по H₂ | 50 л/с |
| Быстрота откачки по Ar | 100 л/с |
| Допустимое непрерывное форвакуумное давление | 200 Па |
Кривые быстроты откачки

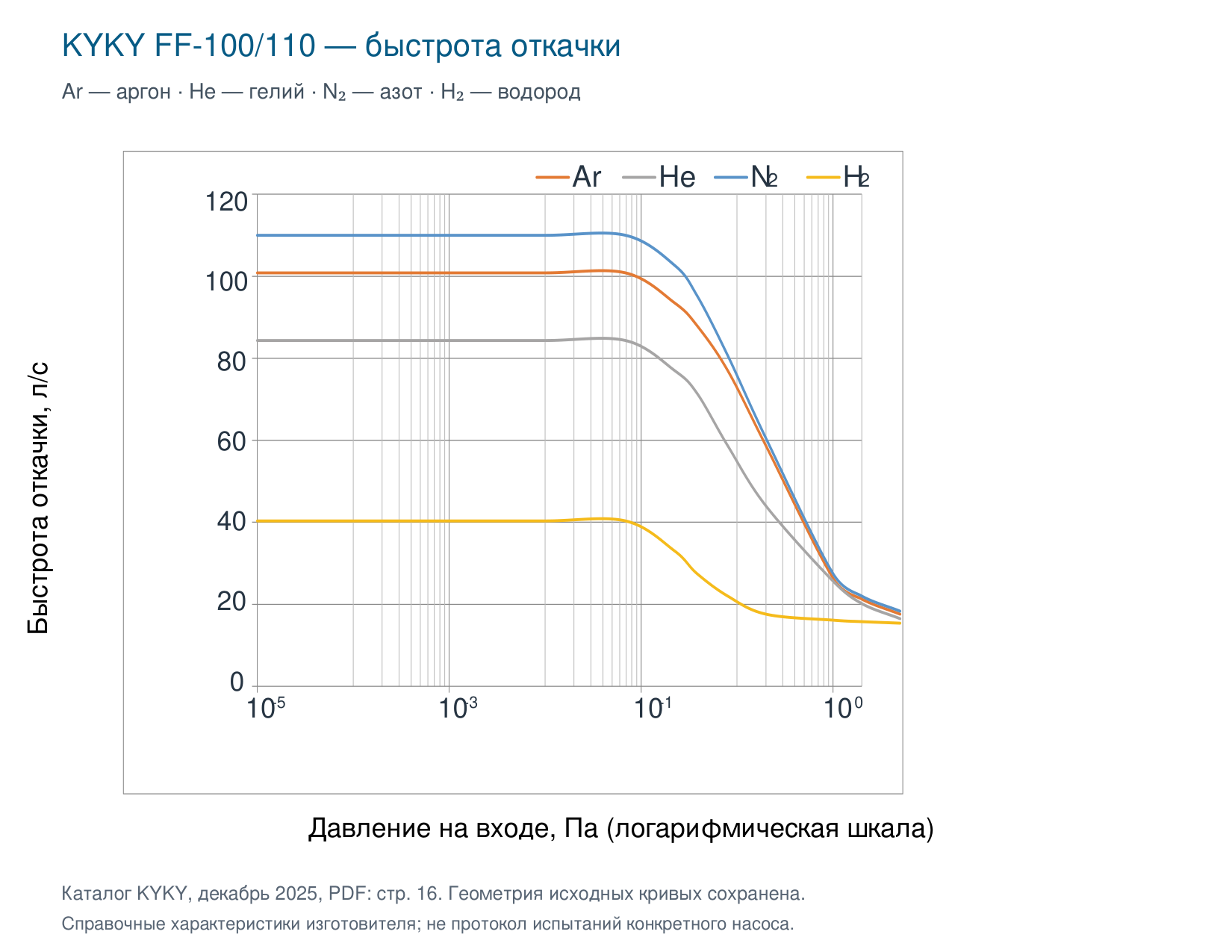

Быстрота откачки FF-100/110 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.
По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.
Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 16 PDF.
От насоса к вакуумной системе
Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.
Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.
Приборные и пластично-смазываемые исполнения выбирают с учётом чистоты вакуума, вибрации и допустимого монтажного положения. Описанное в каталоге преимущество керамических подшипников не отменяет регламент обслуживания конкретной модели. Газовая нагрузка и охлаждение должны оставаться в пределах паспорта.
Подбор и поставка в России
Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.
Подбор оборудования · lab@techeiscatel.ru · +7 (812) 715-00-17
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
