Турбомолекулярный насос KYKY FF-100/150

Содержание карточки

Подбор комплекта · Кривые откачки · Расчёт системы · Поставка

KYKY FF-100/150 — турбомолекулярный насос для приборных вакуумных систем. Быстрота откачки по азоту 140 л/с; вход DN100 CF или DN100 ISO-K. Технические характеристики по каталогу декабря 2025.

Приборные турбомолекулярные насосы · KYKY

FF-100/150 — фотография с официальной страницы изготовителя KYKY.FF-100/150 — фотография с официальной страницы изготовителя KYKY.

Технические характеристики

ПараметрЗначение
Тип оборудования Турбомолекулярный насос для приборных вакуумных систем
Входной фланец DN100 CF или DN100 ISO-K
Форвакуумный выход DN25 ISO-KF
Быстрота откачки по N₂ 140 л/с
Быстрота откачки по He 130 л/с
Быстрота откачки по H₂ 75 л/с
Быстрота откачки по Ar 145 л/с
Степень сжатия по N₂ 10⁷
Степень сжатия по He 6 × 10³
Степень сжатия по H₂ 10³
Степень сжатия по Ar 10⁷
Предельное давление по каталогу 2 × 10⁻⁷ Па — CF; 2 × 10⁻⁶ Па — ISO-K
Допустимое непрерывное форвакуумное давление 220 Па
Максимальное форвакуумное давление по N₂ 500 Па
Максимальная газовая нагрузка по N₂ 135 sccm
Максимальная газовая нагрузка по He 80 sccm
Максимальная газовая нагрузка по H₂ 52 sccm
Максимальная газовая нагрузка по Ar 143 sccm
Частота вращения 51 000 об/мин
Время запуска ≤ 3 мин
Охлаждение Водяное или воздушное
Расход охлаждающей воды 1 л/мин
Температура охлаждающей воды ≤ 25 °C
Питание системы 24 В DC с приводом TD; 220 В AC через блок TCP
Максимальная мощность 90 Вт
Модули управления по каталогу TD-150 / TCP-100 / TC-100 — в зависимости от схемы питания
Рекомендуемая быстрота форвакуумного насоса 2 л/с
Подшипники Керамические
Масса 6 кг — ISO-K; 8,5 кг — CF

Устройство, исполнение и условия применения

Насос FF-100/150 предназначен для высоковакуумных приборных систем, включая масс-спектрометрию и электронную микроскопию. Он работает совместно с форвакуумной ступенью; указанные быстроты относятся к турбомолекулярному насосу и конкретному газу.

Допустимое непрерывное форвакуумное давление и максимальное давление по N₂ — разные рабочие параметры. Газовая нагрузка указана в sccm (стандартные см³/мин); её нельзя подменять объёмной быстротой в л/с. Конкретные условия испытаний, охлаждение и рабочий газ учитывают при выборе режима.

Руководство KYKY разделяет две схемы: насос с приводом TD получает 24 В постоянного тока; для питания системы от 220 В переменного тока используется дополнительный блок TCP. Модуль TC-100 обеспечивает управление и индикацию при внешнем источнике 24 В. Запись «24/220 В» не означает, что сетевое напряжение можно подключать непосредственно к приводу. Выбор и подключение модулей выполняют по схеме изготовителя.

Масса исполнения CF — 8,5 кг. При монтаже учитывают допустимую нагрузку на фланец и предусмотренные опоры.

Давление на подключённой камере зависит от герметичности, газовыделения, чистоты, проводимости арматуры, подготовки системы и форвакуумной ступени. Каталожное значение насоса не является обещанием давления для любой установки. Исполнение фланцев, допустимые газы и комплект поставки сверяют с паспортом.

Документация: Каталог KYKY: вакуумное оборудование, декабрь 2025 — стр. 14 PDF · Официальная страница KYKY FF-100/150 · Руководство KYKY по приборным насосам FF: схемы питания — стр. 4 PDF.

Серия и другие исполнения: FF-40/25 · FF-63/80 · FF-63/80HV · FF-100/300 · .

Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.

Документация и связанные материалы

Связанный материал: Турбомолекулярная откачка FF и CXF

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 289 · Страница оборудования · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Питание и управление приводом

Инженерный подбор FF-100/150

Основные параметры для согласования комплекта FF-100/150:

ПараметрЗначение
Входной фланец DN100 CF или DN100 ISO-K
Форвакуумный выход DN25 ISO-KF
Быстрота откачки по N₂ 140 л/с
Быстрота откачки по He 130 л/с
Быстрота откачки по H₂ 75 л/с
Быстрота откачки по Ar 145 л/с
Допустимое непрерывное форвакуумное давление 220 Па

Кривые быстроты откачки

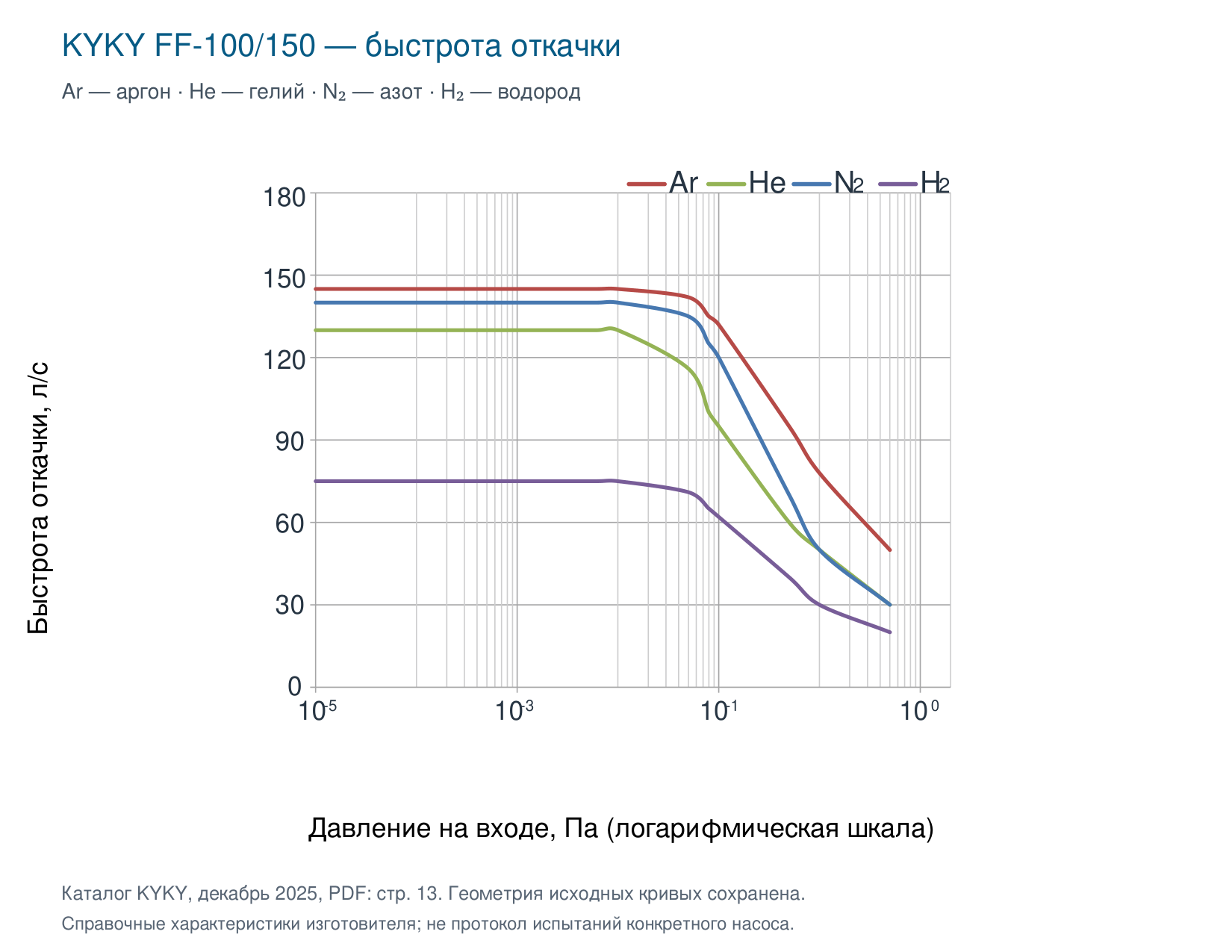

Быстрота откачки FF-100/150 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.

Быстрота откачки FF-100/150 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.

По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.

Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 13 PDF.

От насоса к вакуумной системе

Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.

Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.

Приборные и пластично-смазываемые исполнения выбирают с учётом чистоты вакуума, вибрации и допустимого монтажного положения. Описанное в каталоге преимущество керамических подшипников не отменяет регламент обслуживания конкретной модели. Газовая нагрузка и охлаждение должны оставаться в пределах паспорта.

Подбор и поставка в России

Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.

Подбор оборудования · lab@techeiscatel.ru · +7 (812) 715-00-17

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
