Турбомолекулярный насос KYKY FF-40/25

Подбор комплекта · Кривые откачки · Расчёт системы · Поставка

KYKY FF-40/25 — турбомолекулярный насос для приборных вакуумных систем. Быстрота откачки по азоту 20 л/с; вход DN40 ISO-KF. Технические характеристики по каталогу декабря 2025.

Приборные турбомолекулярные насосы · KYKY

FF-40/25 — фотография с официальной страницы изготовителя KYKY.

Технические характеристики

Параметр	Значение
Тип оборудования	Турбомолекулярный насос для приборных вакуумных систем
Входной фланец	DN40 ISO-KF
Форвакуумный выход	DN16 ISO-KF
Быстрота откачки по N₂	20 л/с
Быстрота откачки по He	18 л/с
Быстрота откачки по H₂	11 л/с
Быстрота откачки по Ar	25 л/с
Степень сжатия по N₂	10⁶
Степень сжатия по He	6 × 10²
Степень сжатия по H₂	10²
Степень сжатия по Ar	10⁶
Предельное давление по каталогу	≤ 5 × 10⁻⁴ Па — ISO-K
Допустимое непрерывное форвакуумное давление	500 Па
Максимальное форвакуумное давление по N₂	650 Па
Максимальная газовая нагрузка по N₂	23 sccm
Максимальная газовая нагрузка по He	18 sccm
Максимальная газовая нагрузка по H₂	12 sccm
Максимальная газовая нагрузка по Ar	28 sccm
Частота вращения	30 000 об/мин
Время запуска	≤ 3 мин
Охлаждение	Воздушное
Питание системы	24 В DC с приводом TD; 220 В AC через блок TCP
Максимальная мощность	70 Вт
Модули управления по каталогу	TD-25 / TCP-100 / TC-100 — в зависимости от схемы питания
Рекомендуемая быстрота форвакуумного насоса	0,5–1 л/с
Подшипники	Керамические
Масса	3 кг

Устройство, исполнение и условия применения

Насос FF-40/25 предназначен для высоковакуумных приборных систем, включая масс-спектрометрию и электронную микроскопию. Он работает совместно с форвакуумной ступенью; указанные быстроты относятся к турбомолекулярному насосу и конкретному газу.

Допустимое непрерывное форвакуумное давление и максимальное давление по N₂ — разные рабочие параметры. Газовая нагрузка указана в sccm (стандартные см³/мин); её нельзя подменять объёмной быстротой в л/с. Конкретные условия испытаний, охлаждение и рабочий газ учитывают при выборе режима.

Руководство KYKY разделяет две схемы: насос с приводом TD получает 24 В постоянного тока; для питания системы от 220 В переменного тока используется дополнительный блок TCP. Модуль TC-100 обеспечивает управление и индикацию при внешнем источнике 24 В. Запись «24/220 В» не означает, что сетевое напряжение можно подключать непосредственно к приводу. Выбор и подключение модулей выполняют по схеме изготовителя.

На официальной веб-странице FF-40/25 указаны 36 000 об/мин и максимальное форвакуумное давление по N₂ 1000 Па. В каталоге декабря 2025 — 30 000 об/мин и 650 Па. Здесь приведена датированная таблица; фактическое исполнение сверяют с паспортом. Вход обозначен DN40 ISO-KF, хотя строка предельного давления подписана «ISO-K»: эта неточность источника не использована для изменения типа входа.

Согласно руководству, привод TD у FF-40/25 подключается кабелем; интегрированное крепление привода, описанное для более крупных FF, не приписано этому исполнению.

Давление на подключённой камере зависит от герметичности, газовыделения, чистоты, проводимости арматуры, подготовки системы и форвакуумной ступени. Каталожное значение насоса не является обещанием давления для любой установки. Исполнение фланцев, допустимые газы и комплект поставки сверяют с паспортом.

Документация: Каталог KYKY: вакуумное оборудование, декабрь 2025 — стр. 14 PDF · Официальная страница KYKY FF-40/25 · Руководство KYKY по приборным насосам FF: схемы питания — стр. 4 PDF.

Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.

Документация и связанные материалы

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 290 · Страница оборудования · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Питание и управление приводом

Модуль питания и управления KYKY TCP-100 — характеристики блока и условия совместимости; исполнение и кабель сверяют по паспорту комплекта.
Модуль питания и управления KYKY TCP-240 — характеристики блока и условия совместимости; исполнение и кабель сверяют по паспорту комплекта.

Инженерный подбор FF-40/25

Основные параметры для согласования комплекта FF-40/25:

Параметр	Значение
Входной фланец	DN40 ISO-KF
Форвакуумный выход	DN16 ISO-KF
Быстрота откачки по N₂	20 л/с
Быстрота откачки по He	18 л/с
Быстрота откачки по H₂	11 л/с
Быстрота откачки по Ar	25 л/с
Допустимое непрерывное форвакуумное давление	500 Па

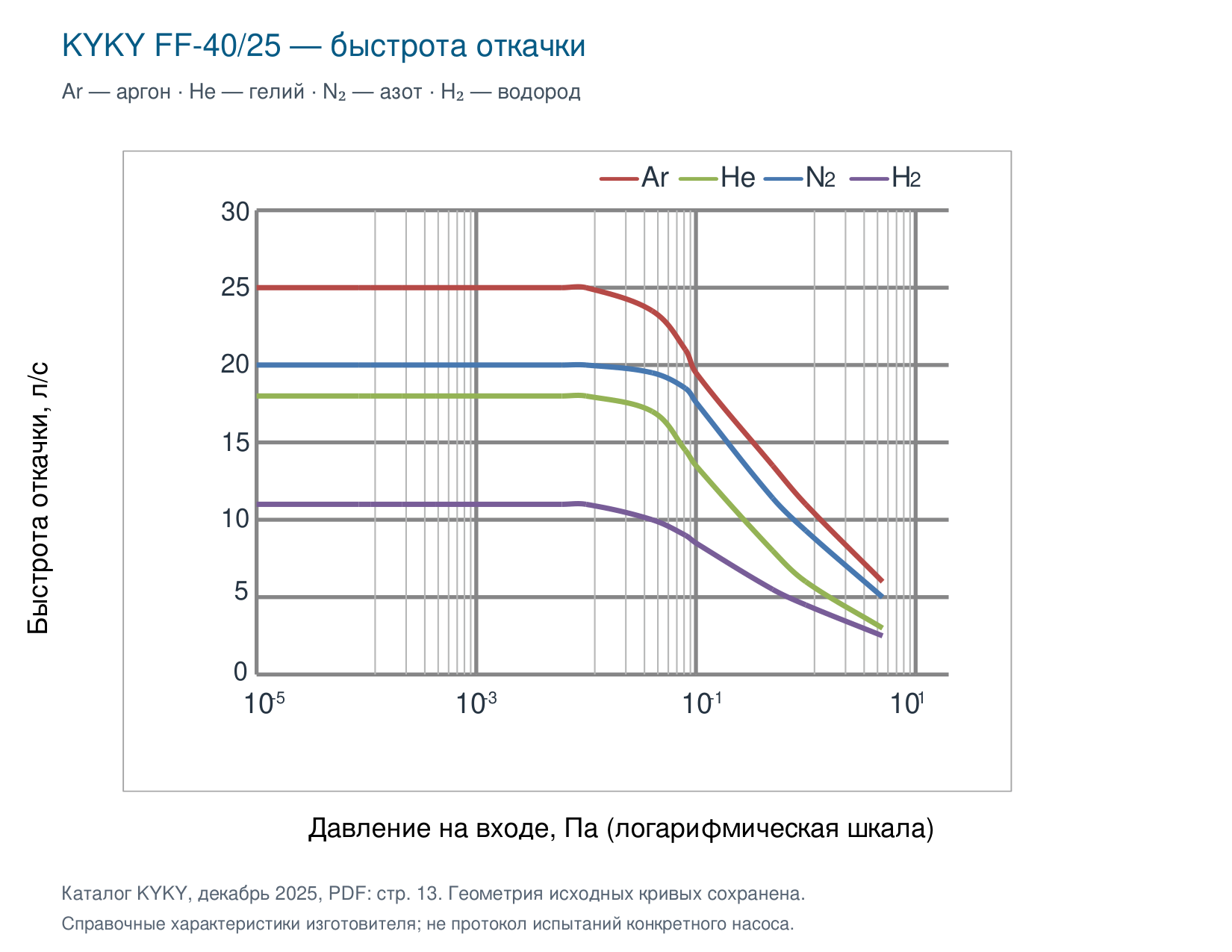

Кривые быстроты откачки

Быстрота откачки FF-40/25 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.

По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.

Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 13 PDF.

От насоса к вакуумной системе

Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.

Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.

Приборные и пластично-смазываемые исполнения выбирают с учётом чистоты вакуума, вибрации и допустимого монтажного положения. Описанное в каталоге преимущество керамических подшипников не отменяет регламент обслуживания конкретной модели. Газовая нагрузка и охлаждение должны оставаться в пределах паспорта.

Подбор и поставка в России

Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.
