STFJ-300W — двухпозиционный откачной пост XST для высоковакуумной обработки изделий и последующего напуска технологического газа. Молекулярный насос работает совместно с форвакуумной ступенью.
Содержание карточки
Вакуумные системы и установки
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота основной ступени | 300 л/с (1080 м³/ч) |
| Быстрота форвакуумной ступени | 4 л/с (14,4 м³/ч) |
| Предельное остаточное давление | ≤5 × 10⁻⁴ Па без газовой нагрузки |
| Время запуска | <10 мин |
| Основной коллектор | DN60 × 500 мм; справочный размер |
| Количество рабочих присоединений | 2; обозначение 2-Ø10 |
| Межосевое расстояние | 340 мм |
| Высота присоединений над столешницей | 190 мм |
| Напуск газа | 2 линии, металлические обжимные соединения для трубки Ø3 мм |
| Электропитание | 220 В |
| Охлаждение | Воздушное |
| Масса | Около 220 кг |
Устройство, исполнение и условия применения
STFJ-300W — двухпозиционный откачной пост XST для высоковакуумной обработки изделий и последующего напуска технологического газа. Молекулярный насос работает совместно с форвакуумной ступенью.
Рабочие присоединения расположены над столешницей с межосевым расстоянием 340 мм. Изделия подключаются горизонтально; для каждой задачи проверяют механическое расположение и допустимую нагрузку на патрубки.
Описание изготовителя предусматривает предварительную откачку коллектора до давления ниже 10 Па перед запуском молекулярного насоса. По окончании процесса газ подают ручным клапаном; линии азота и согласованного газа имеют соединения под трубку Ø3 мм.

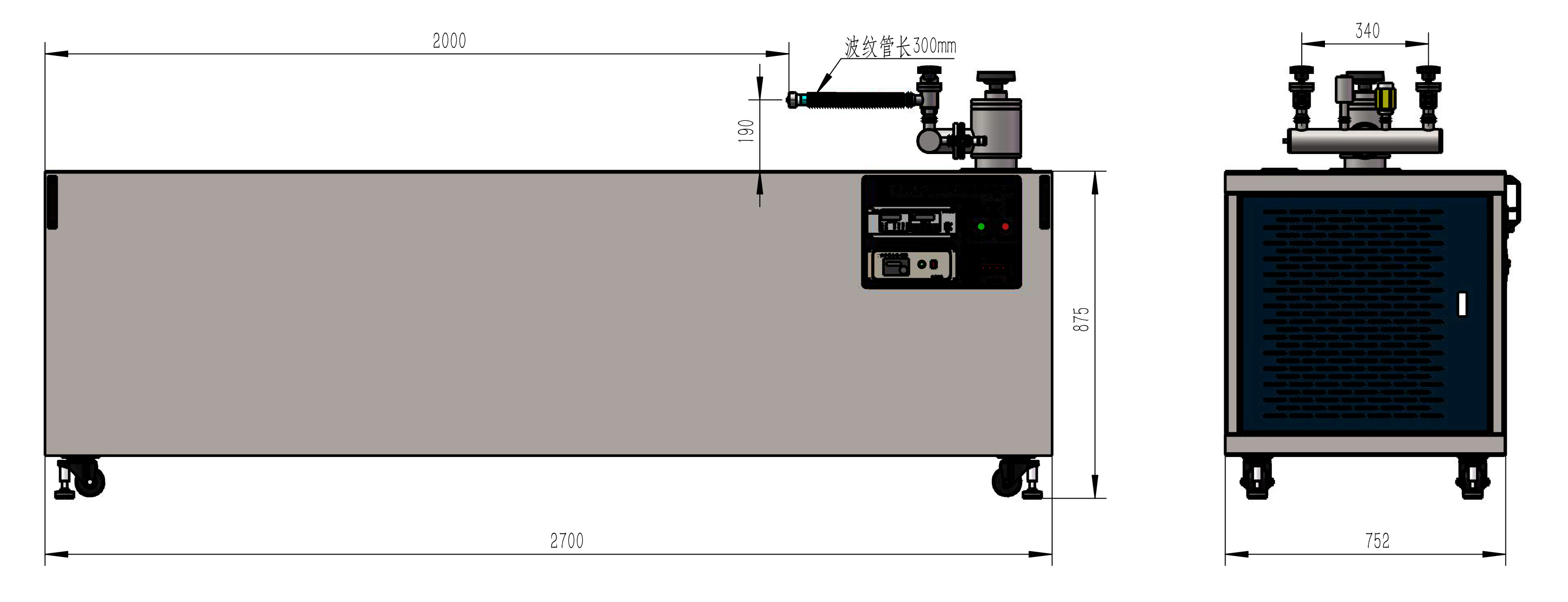

DN60 × 500 мм — справочный размер коллектора, а не обозначение KF-фланца. Размерная схема показывает конкретное исполнение; монтажные размеры необходимо сверять со спецификацией заказа.
