XST STFJ-600Q — высоковакуумная измерительная система

STFJ-600Q — интегрированная высоковакуумная система XST для калибровки датчиков давления. В состав входят молекулярный насос, насос STP, электромагнитный клапан и нержавеющая вакуумная камера.

Содержание карточки

Вакуумные системы и установки

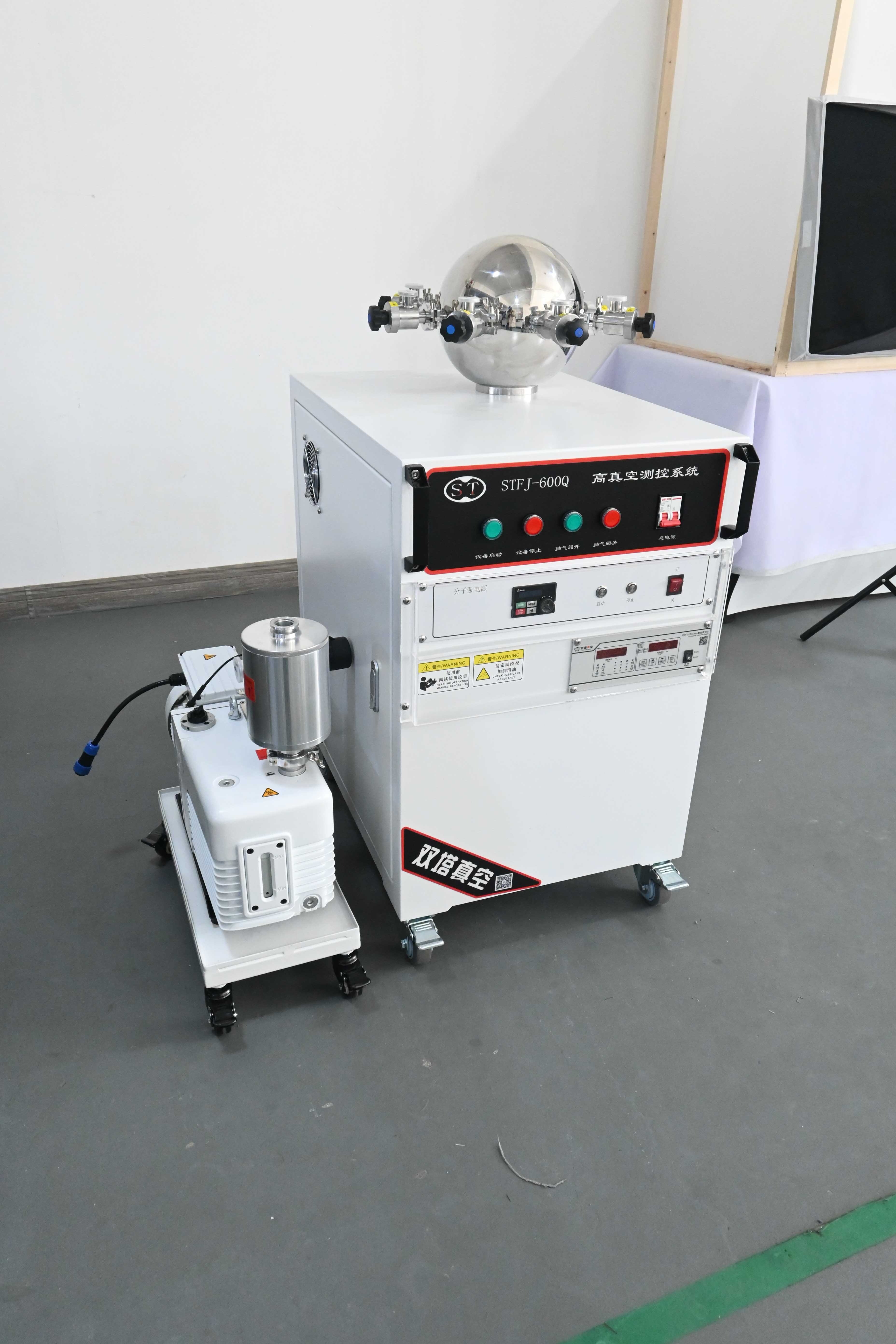

STFJ-600Q — оригинальная фотография XST; комплектация по спецификации
STFJ-600Q — оригинальная фотография XST; комплектация по спецификации

Технические характеристики

ПараметрЗначение
Быстрота основной ступени≥600 л/с (≥2160 м³/ч)
Быстрота пластинчато-роторного насоса6 л/с (21,6 м³/ч)
Предельное остаточное давление≤8 × 10⁻⁵ Па
Откачное присоединениеKF40
Время запуска<10 мин
Общая мощность2 кВт
Электропитание220 В
ОхлаждениеВоздушное
Габариты, Ш × Г × В535 × 700 × 1050 мм
Масса135 кг
Измерение вакуумаКомбинированный вакуумметр

Устройство, исполнение и условия применения

STFJ-600Q — интегрированная высоковакуумная система XST для калибровки датчиков давления. В состав входят молекулярный насос, насос STP, электромагнитный клапан и нержавеющая вакуумная камера.

Форвакуумный насос размещён на отдельной тележке для снижения передачи вибраций. Комбинированный вакуумметр, питание молекулярного насоса и органы управления расположены в верхней части шкафа; выпуск форвакуумного насоса снабжён фильтром масляного тумана.

Предельное давление системы не является заявлением о точности калибровки. Эталонное средство измерений, диапазон калибровки, неопределённость и методика определяются отдельно; сведения об утверждении типа этой установки на странице изготовителя не приведены.

Фотографии и схемы производителя

STFJ-600Q — оригинальная фотография XST; комплектация по спецификации
STFJ-600Q — оригинальная фотография XST; комплектация по спецификации

Заводская документация и источники

Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.

Связанное оборудование

Контакты лаборатории

Документация и связанные материалы

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 321 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
