XST STKS-1400 — двух- и трёхступенчатый диффузионный агрегат

STKS-1400 — серия диффузионных откачных агрегатов XST для вакуумных печей и крупных камер. Двухступенчатый вариант объединяет диффузионный и пластинчато-роторный насосы; трёхступенчатый дополнительно включает насос Рутса.

Содержание карточки

Вакуумные системы и установки

STKS-1400 — оригинальная фотография XST; комплектация по спецификации
STKS-1400 — оригинальная фотография XST; комплектация по спецификации

Технические характеристики

ПараметрЗначение
Быстрота откачки1400 л/с (5040 м³/ч)
Предельное остаточное давление≤1,5 × 10⁻⁴ Па без газовой нагрузки
Форвакуумный насос25 л/с; доступны исполнения 18 и 25 л/с
Насос Рутса70 л/с в трёхступенчатом исполнении; отсутствует в двухступенчатом
Входной фланецDN250 ISO-K; возможна заказная конфигурация
Высота входа от пола1180 мм; регулировка опор ±20 мм
Время запуска или остановки<35 мин
ОхлаждениеВодяное, вход и выход G1/2 с внутренней резьбой
Расход охлаждающей воды280 л/ч для двухступенчатого; 400 л/ч для трёхступенчатого
Температура воды трёхступенчатого исполнения+10…+30 °C
Температура воды двухступенчатого исполненияТребует уточнения: в таблице противоречивая запись 110…30 °C
Давление пневмопитания0,5–0,8 МПа
Мощность двухступенчатого исполнения5 кВт
Мощность трёхступенчатого исполнения5,5 кВт
Электропитание380 В, с нейтралью
Масса двухступенчатого исполненияОколо 400 кг
Масса трёхступенчатого исполненияОколо 480 кг

Устройство, исполнение и условия применения

STKS-1400 — серия диффузионных откачных агрегатов XST для вакуумных печей и крупных камер. Двухступенчатый вариант объединяет диффузионный и пластинчато-роторный насосы; трёхступенчатый дополнительно включает насос Рутса.

Исполнения отличаются мощностью, массой и расходом охлаждающей воды. Эти характеристики нельзя складывать или переносить с одного варианта на другой. Численное значение общей мощности для семейства в фильтре не задано.

Производитель описывает три канала контроля вакуума, автоматическое управление насосом Рутса, защиту по температуре воды и давлению пневмопитания. Безмасляный воздушный компрессор указан как опция при отсутствии внешней пневмосети.

В строке температуры воды для двухступенчатого исполнения напечатано 110…30 °C. Рабочий диапазон из этой записи определить нельзя; для трёхступенчатого столбца отдельно указаны +10…+30 °C. Перед подключением требуется рабочая спецификация охлаждения.

Фотографии и схемы производителя

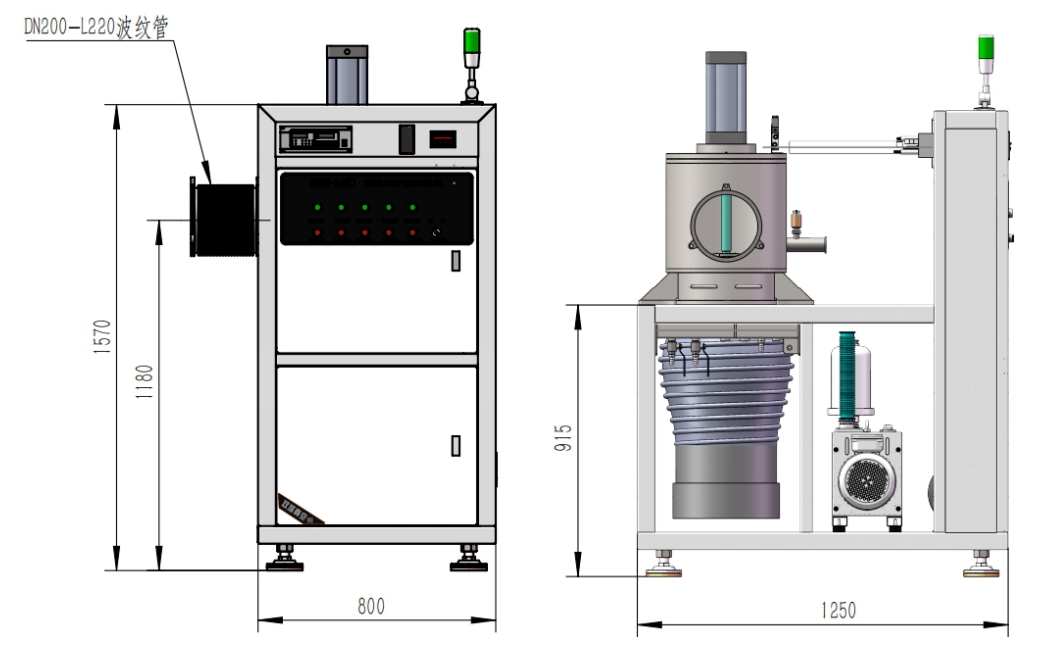

STKS-1400 — заводская размерная схема; исполнение сверяют с паспортом
STKS-1400 — заводская размерная схема; исполнение сверяют с паспортом

Заводская документация и источники

Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.

Связанное оборудование

Контакты лаборатории

Документация и связанные материалы

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 321 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
