STKS-280 — компактный пост XST для высоковакуумной откачки трубчатых печей, небольших сосудов и процессов вакуумной герметизации стеклянных трубок. Сочетает диффузионную и пластинчато-роторную ступени.
Содержание карточки
Вакуумные системы и установки
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота основной ступени | ≥280 л/с (≥1008 м³/ч) |
| Быстрота форвакуумной ступени | 3 л/с (10,8 м³/ч) |
| Предельное остаточное давление | 2,5 × 10⁻⁴ Па по таблице изготовителя |
| Входные присоединения | KF40 и KF25; выбирают подходящий патрубок |
| Мощность нагревателя диффузионного насоса | 1 кВт |
| Рабочая жидкость диффузионного насоса | Силиконовое масло №275 |
| Количество масла диффузионного насоса | 0,5 л |
| Масло пластинчато-роторного насоса | GS-1 по таблице |
| Охлаждение | Водяное; соединения под трубку Ø10 мм |
| Расход охлаждающей воды | 200 л/ч |
| Температура охлаждающей воды | +10…+35 °C |
| Электропитание | 220 В |
| Общая мощность | 1,8 кВт |
| Масса | Около 105 кг |
| Габариты, Ш × Г × В | 550 × 550 × 980 мм |
| Высота входа от пола по таблице | 850 мм |
Устройство, исполнение и условия применения
STKS-280 — компактный пост XST для высоковакуумной откачки трубчатых печей, небольших сосудов и процессов вакуумной герметизации стеклянных трубок. Сочетает диффузионную и пластинчато-роторную ступени.

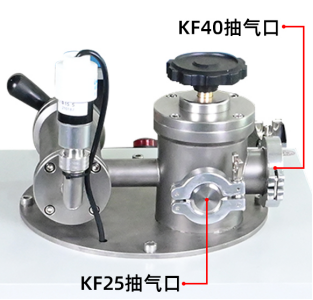

Два входа KF40 и KF25 позволяют выбрать подходящее соединение. На верхней панели установлен ручной высоковакуумный клапан, а комбинированный вакуумметр и органы управления вынесены на наклонную панель.
Предусмотрены электромагнитное отсечение при потере питания, фильтр масляного тумана, индикация температуры воды и защита от перегрева. Безмасляным агрегат не является: для диффузионной и форвакуумной ступеней указаны разные масла.

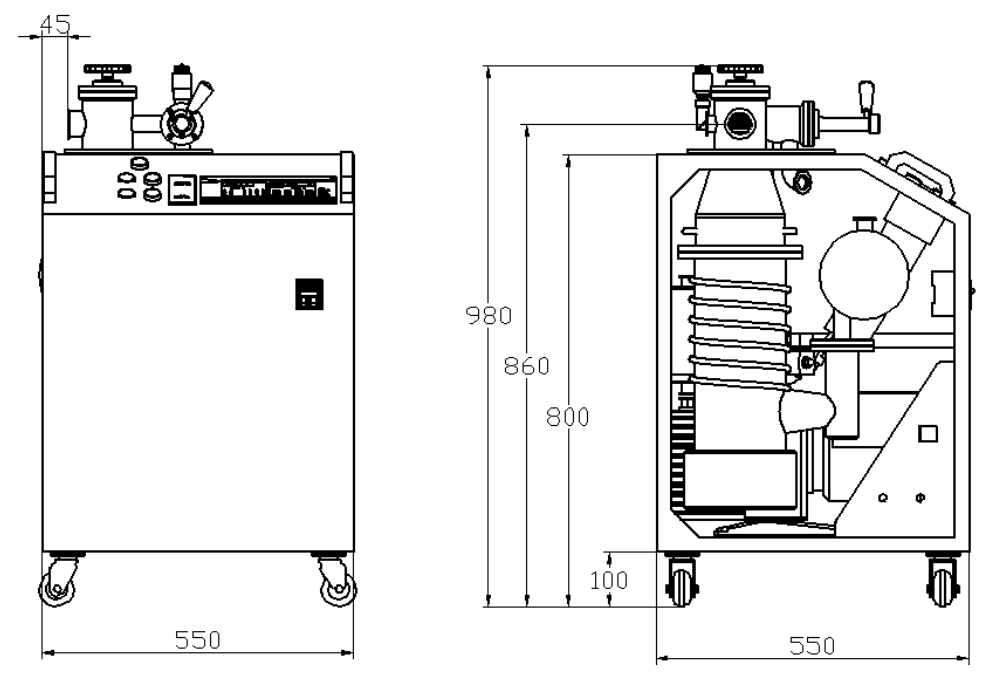

Таблица даёт высоту входа 850 мм; размерная схема содержит отдельные отметки 860 и 980 мм. Монтажные привязки определяют по согласованному чертежу. Неоднозначная строка о времени работы ресивера не используется как характеристика скорости откачки.
