STKS-580 — диффузионный агрегат XST для откачки вакуумных печей и технологических камер. В серии предусмотрены двухступенчатая схема и трёхступенчатая схема с насосом Рутса.
Содержание карточки
Вакуумные системы и установки
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота откачки | 580 л/с (2088 м³/ч) |
| Предельное остаточное давление | ≤1,5 × 10⁻⁴ Па без газовой нагрузки |
| Форвакуумный насос | 14 л/с; опции 18 и 25 л/с |
| Насос Рутса | 70 л/с в трёхступенчатом исполнении; отсутствует в двухступенчатом |
| Входной фланец | DN200 ISO-K; возможно заказное присоединение |
| Высота входа двухступенчатого исполнения | 1045 мм; возможно увеличение по заказу |
| Высота входа трёхступенчатого исполнения | 1110 мм; регулировка опор +20 мм по таблице |
| Время запуска или остановки | <35 мин |
| Водяные соединения двухступенчатого исполнения | G1/2, внутренняя резьба |
| Водяные соединения трёхступенчатого исполнения | Быстросъёмные соединения под трубку Ø10 мм |
| Расход охлаждающей воды | 280 л/ч по таблице |
| Температура охлаждающей воды | 0…+30 °C по таблице; нижнюю границу уточняют в паспорте |
| Давление пневмопитания | 0,5–0,8 МПа |
| Мощность двухступенчатого исполнения | 3 кВт |
| Мощность трёхступенчатого исполнения | 3,75 кВт |
| Электропитание | 380 В, с нейтралью |
| Масса двухступенчатого исполнения | Около 350 кг |
| Масса трёхступенчатого исполнения | Около 450 кг |
Устройство, исполнение и условия применения
STKS-580 — диффузионный агрегат XST для откачки вакуумных печей и технологических камер. В серии предусмотрены двухступенчатая схема и трёхступенчатая схема с насосом Рутса.
В таблице раздельно приведены масса, мощность, высота входного фланца и подключения охлаждения для двух исполнений. Общие значения быстроты и предельного давления не означают одинаковую работу установок на всём диапазоне давлений.
Производитель описывает три канала измерения вакуума, управление насосом Рутса, защиту по охлаждению и пневмосети, выпускной фильтр масляного тумана. Компрессор пневмопитания доступен как опция.
В заводской строке температуры воды указаны 0…+30 °C. Нижняя граница требует уточнения с учётом системы охлаждения; эксплуатационные условия и защитные уставки определяются паспортом конкретного исполнения.

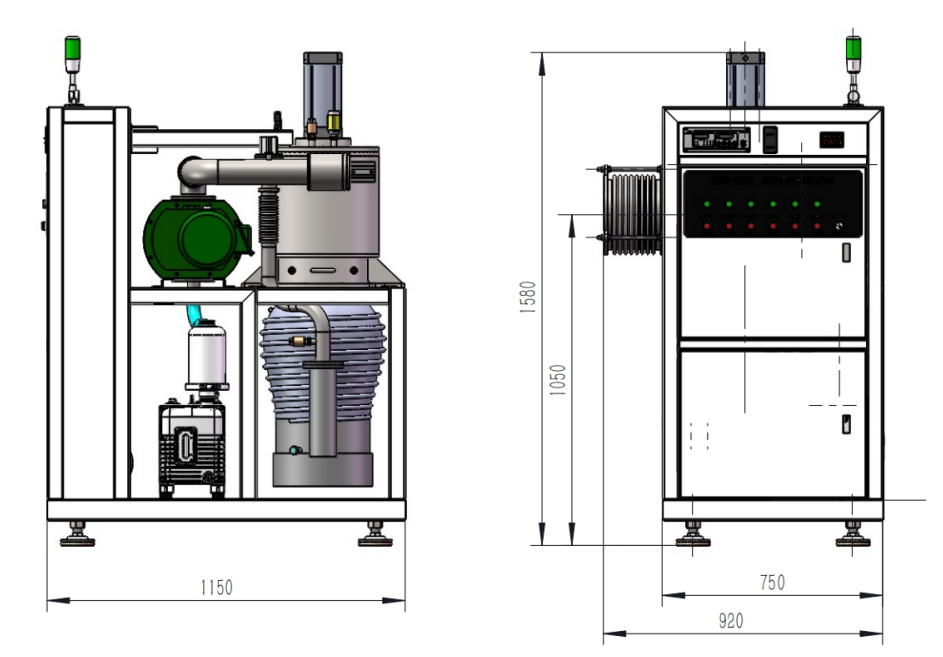

Фотографии и схемы производителя
Заводская документация и источники
Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.
Связанное оборудование
Контакты лаборатории
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 321 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
