STFJ-600D — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Вакуумные системы и установки
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота молекулярной ступени | 600 л/с (2160 м³/ч) |
| Форвакуумный насос | 24 м³/ч (6 л/с); значения в источнике неэквивалентны |
| Предельное остаточное давление | ≤5 × 10⁻⁵ Па |
| Откачные присоединения | Два KF40 |
| Время запуска | <10 мин |
| Общая мощность | Около 2 кВт |
| Электропитание | 220 В, 50 Гц; PE и N раздельно |
| Охлаждение | Воздушное по таблице |
| Масса | Около 150 кг |
| Габариты, Д × Ш × В | 1001 × 565 × 1055 мм |
| Частота вращения молекулярного насоса | 27 000 об/мин по описанию |
| Материал столешницы | Нержавеющая сталь 304 |
| Отсечение при остановке | Встроенный вакуумный электромагнитный клапан |
Устройство, исполнение и условия применения
STFJ-600D — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Конфигурация включает подвижный шкаф, два откачных направления, вакуумные клапаны, управление и индикацию длительности откачки. Клапан отсечения закрывает линию при остановке и потере питания.
Исполнение питается от 220 В и предназначено в том числе для выездных работ с одним или двумя небольшими криогенными сосудами. Заводская запись 24 м³/ч и 6 л/с противоречива: 6 л/с соответствуют 21,6 м³/ч. Форвакуумную ступень проверяют по паспорту, а не по этой паре значений.
Параметры этой установки относятся к криогенному исполнению STFJ-600D. Они не перенесены с шестипозиционного STDG-600D или другой заводской установки с похожим обозначением.

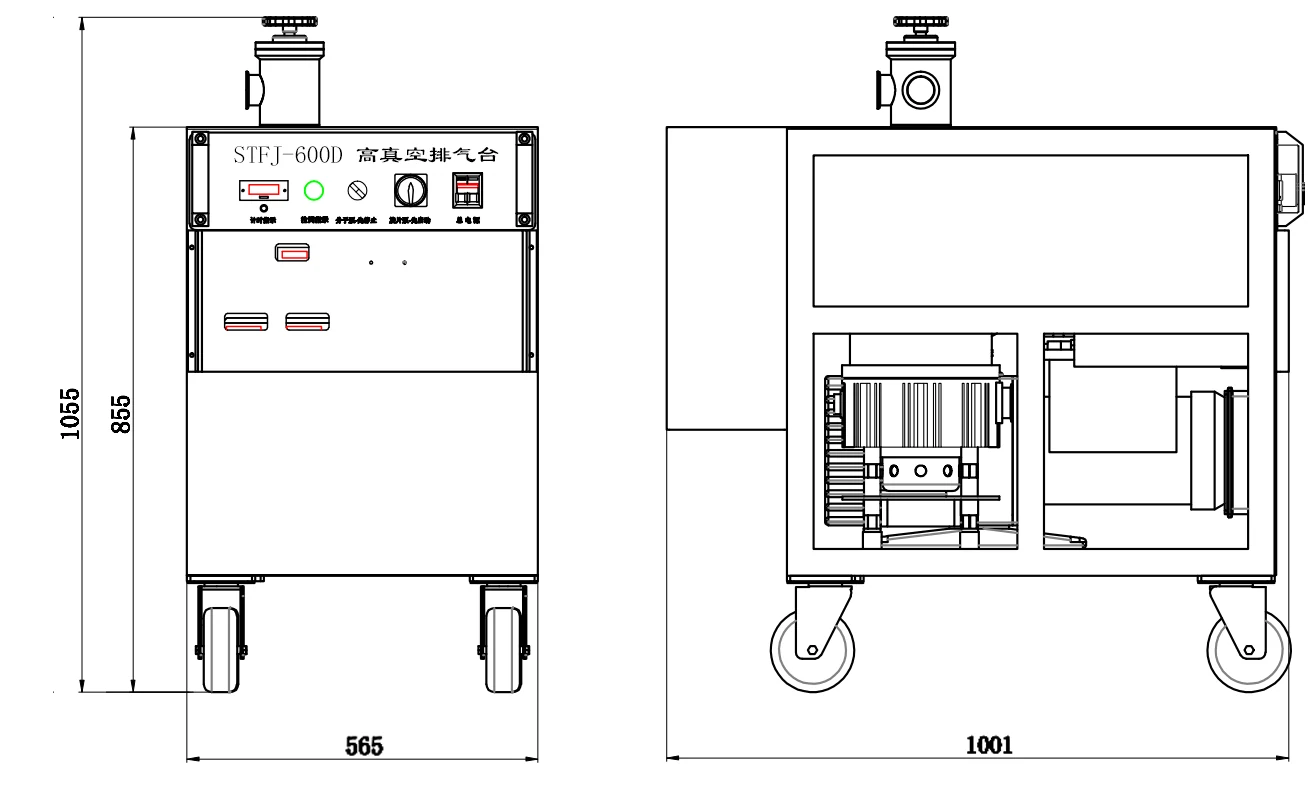

Фотографии и схемы производителя
