Автоматическая установка XST типа 4200 предназначена для вакуумирования теплоизоляции LNG-баллонов и сосудов Дьюара при изготовлении и ремонте. STFB-4200 — обозначение молекулярного насоса в её составе, а не самостоятельное подтверждение модели всего комплекса.
Содержание карточки
Вакуумные системы и установки
Технические характеристики
| Параметр | Значение |
|---|---|
| Молекулярный насос | STFB-4200, комбинированный, с водяным охлаждением |
| Быстрота молекулярного насоса | 4200 л/с (15 120 м³/ч) |
| Пластинчато-роторные насосы | Два STP-90B по описанию; по 25 л/с (90 м³/ч) |
| Насос Рутса | 300 л/с; обозначения BS-300 и BSJ-300 в источнике расходятся |
| Предельное остаточное давление | ≤5 × 10⁻⁵ Па без газовой нагрузки |
| Основной коллектор | DN150 × 4500 мм, нержавеющая сталь |
| Откачные присоединения сосудов | 14 × KF40 |
| Подключающие сильфоны | KF40 × 2000 мм; рекомендованная длина |
| Давление пневмопитания | 0,5–0,8 МПа; встроенный компрессор |
| Охлаждение установки | Отвод тепла в воздух, встроенный водяной охладитель |
| Время запуска или остановки | <10 мин |
| Число циклов замещения нагретым азотом | 1–20, регулируется |
| Температура нагрева азота | +30…+300 °C, регулируется |
| Общая мощность | Около 13 кВт |
| Средняя мощность по таблице | Около 7 кВт; зависит от цикла |
| Электропитание | 380 В, 3 фазы + N + PE |
| Габариты, Д × Ш × В | Около 4600 × 1000 × 2100 мм |
| Масса | Около 1,5 т |
Устройство, исполнение и условия применения
Автоматическая установка XST типа 4200 предназначена для вакуумирования теплоизоляции LNG-баллонов и сосудов Дьюара при изготовлении и ремонте. STFB-4200 — обозначение молекулярного насоса в её составе, а не самостоятельное подтверждение модели всего комплекса.
Установка имеет 14 откачных подключений KF40, молекулярную ступень, насос Рутса и два пластинчато-роторных насоса STP-90B. При предварительной откачке и замещении азотом оба форвакуумных насоса работают; на последующей стадии один может отключаться по алгоритму управления.
Насос STFB-4200 охлаждается водой через встроенный охладитель, а тепло установки отводится в окружающий воздух. Формулировка «воздушное охлаждение установки» не означает прямого воздушного охлаждения молекулярного насоса.
В таблице насос Рутса назван BS-300 в перечне комплектации и BSJ-300 в строке быстроты. Эти обозначения требуют уточнения в спецификации; быстрота 300 л/с не доказывает взаимозаменяемость моделей.
Температура азота и число циклов задаются в пределах заводской конфигурации. Уставки для конкретного сосуда определяют по его материалам и технологии. Встроены контроль питания, охлаждения, пневмосети и наработки насосов; параметры системы не являются паспортом каждого подключаемого сосуда.

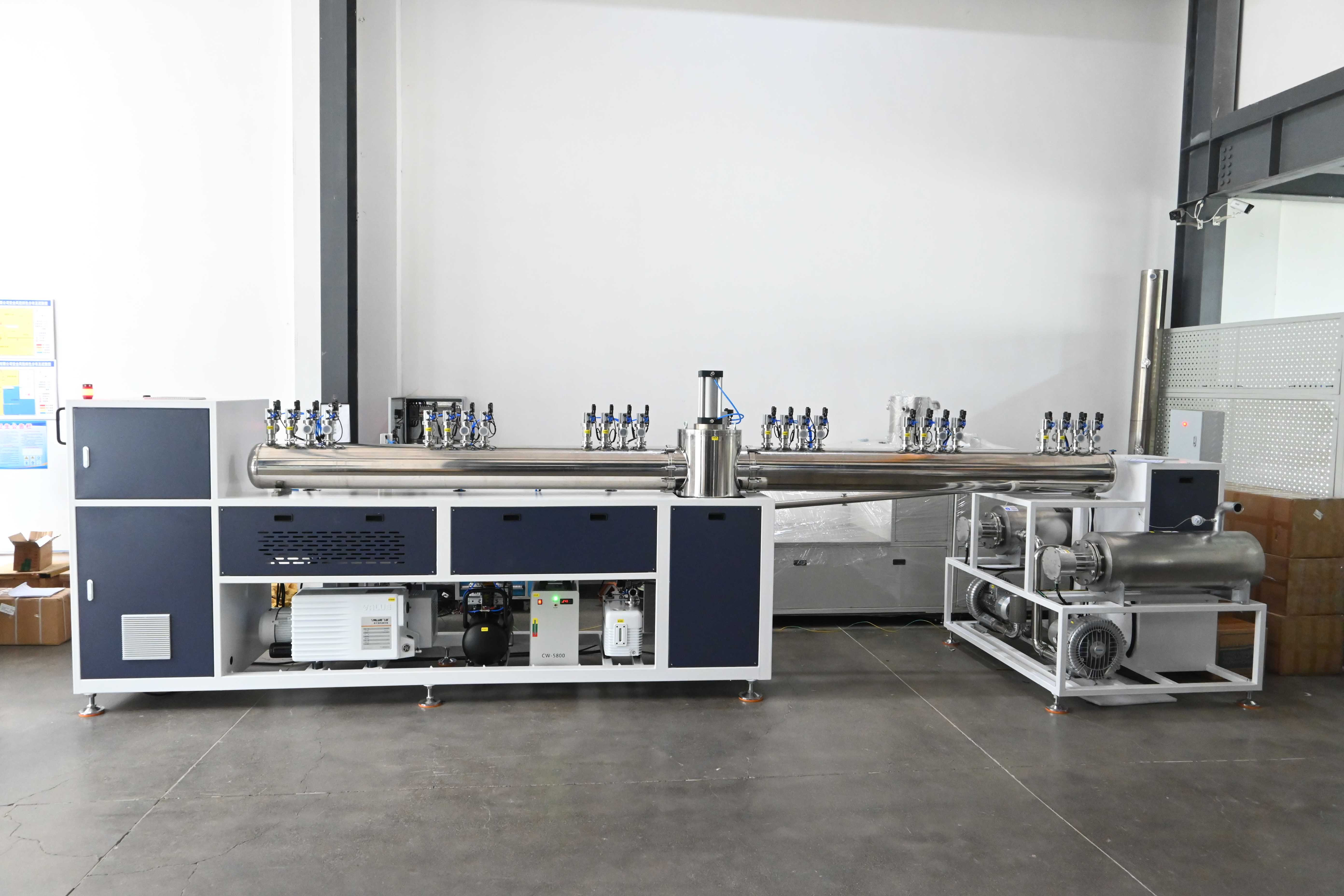

Фотографии и схемы производителя
Заводская документация и источники
Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.
Связанное оборудование
Контакты лаборатории
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 322 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
Другие ранее опубликованные материалы
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
Связанное оборудование
Другие варианты того же типа. Диапазон, присоединение и условия применения проверяйте по характеристикам каждой модели.
XST STFJ-1200S — установка вакуумирования криогенных сосудов
STFJ-1200S — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Быстрота молекулярной ступени: 1200 л/с (4320 м³/ч)
Форвакуумный насос: 90 м³/ч (25 л/с)
Предельное остаточное давление: ≤5 × 10⁻⁵ Па
XST STFJ-1600S — установка вакуумирования криогенных сосудов
STFJ-1600S — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Быстрота молекулярной ступени: 1600 л/с (5760 м³/ч)
Форвакуумный насос: 90 м³/ч (25 л/с)
Предельное остаточное давление: ≤5 × 10⁻⁵ Па
XST STFJ-600D — установка вакуумирования криогенных сосудов
STFJ-600D — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Быстрота молекулярной ступени: 600 л/с (2160 м³/ч)
Форвакуумный насос: 24 м³/ч (6 л/с); значения в источнике неэквивалентны
Предельное остаточное давление: ≤5 × 10⁻⁵ Па
