Qulee QCS — программное обеспечение ULVAC для управления анализаторами остаточных газов, сохранения спектров, трендов и результатов контроля герметичности. Ниже отдельно указаны возможности QCS 4.2 и ограничения применимости к прежним поколениям приборов.
Анализ газов · ULVAC
Технические характеристики
| Параметр | Значение |
|---|---|
| Версия основной таблицы | Qulee QCS 4.2 |
| Операционные системы по ULVAC | Windows 8 / 10 / 11 |
| Интерфейс приборов поколения 2 | Ethernet |
| Модели в таблице совместимости 4.2 | Qulee BGM2 / CGM2 / HGM2 / RGM2 |
| Число подключённых анализаторов | До 32 по Ethernet; возможности конкретного прибора проверяют отдельно |
| Рецепты измерений | 100, в том числе 70 в пользовательской области |
| Время сканирования на массовое число | 50 / 100 / 200 / 500 / 1000 / 2000 мс |
| Интервал в режиме тренда | Автоматический либо 0,5–1000 с |
| Интервал в режиме сканирования | 1–1000 с |
| Число каналов тренда | До 20 |
| Режимы | Сканирование спектра, тренд, гелиевый тест, аналоговый режим, калибровка чувствительности, дегазация |
| Дегазация источника ионов | Управление электронной бомбардировкой; исключение RGM по странице ULVAC |
| Обработка данных | Вычитание фона, объединение данных, интегрирование области измерения |
| Аналоговые входы | 2 × 0–10 В; зависит от аппаратных входов прибора |
| Выходы уставок парциального давления | 2 канала, режим тренда |
| Сохранение данных | Автоматическое или после измерения; экспорт в CSV |
| Рекомендуемая оперативная память | Не менее 4 ГБ |
| Рекомендуемый процессор | Core i5 или выше; для 8 и более приборов — Core i7 или выше |
| Место на диске для ПО | 30 МБ по ULVAC; измерительные данные отдельно |
| Рекомендуемое разрешение экрана | Не менее 1280 × 1024 |
| Интерфейсы/носители ПК | Ethernet и CD-ROM по спецификации изготовителя |
Устройство, исполнение и условия применения
Общее название Qulee QCS объединяет несколько поколений. В исходном комплекте YTP-50M каталог указывает QCS 3.0 и Windows XP/7, а каталог BGM — QCS 3.1 и Windows 7/8. Основная таблица этой страницы относится к QCS 4.2 и Ethernet-приборам поколения 2.
Вводная фраза производителя говорит о широком охвате серии Qulee, однако таблица QCS 4.2 перечисляет BGM2, CGM2, HGM2 и RGM2. Возможность обновления старого ПО и работы старого прибора по RS232C/RS485 подтверждают руководством нужной версии; безусловная совместимость со всеми анализаторами не заявляется.
Калибровка чувствительности SEM в программе является функцией измерительной системы. Она не означает поверку или утверждение типа средства измерений. Аналоговые каналы и уставки требуют соответствующих аппаратных входов/выходов.
CSV позволяет переносить измерения в табличные программы. Состав сохранённых каналов, частота опроса и время сканирования зависят от рецепта и конкретного анализатора.

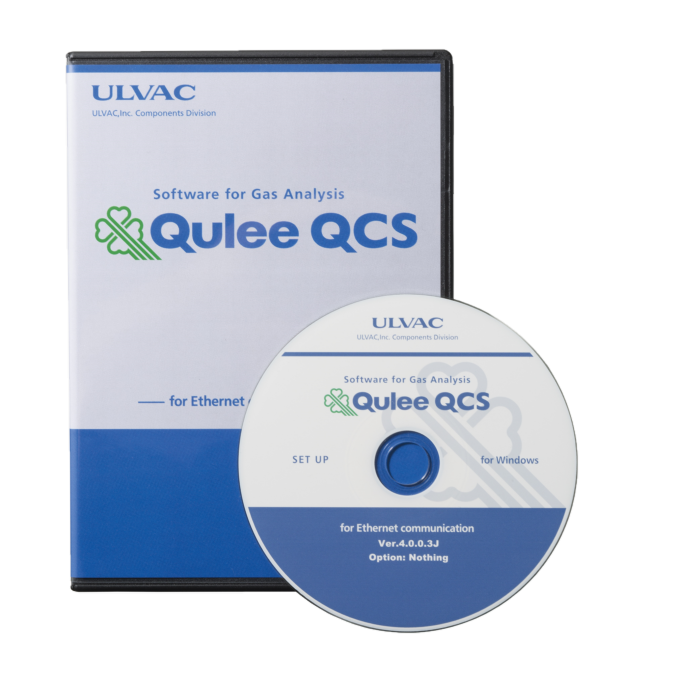

Указанные Windows — заявленная изготовителем совместимость программной версии. Носитель на фотографии имеет маркировку QCS 4.0; это иллюстрация комплекта, а не подтверждение версии установленного ПО.
Документация и источники
- ULVAC Qulee QCS 4.2 — функции и системные требования
- ULVAC QCS 4.2 — японская спецификация
- ULVAC Qulee BGM — каталог 1610E-2 (PDF)
- ULVAC Qulee с YTP-50M — каталог 1616E (PDF)
Проверено 9 сентября 2026 года. Различия редакций, исполнений и условия измерений приведены в описании.
