Магнитолевитационный турбомолекулярный насос MTP-1601

Магнитолевитационный турбомолекулярный насос MTP-1601. Быстрота откачки по N₂: 1000 / 1600 л/с (ISO160F / ISO200F); Быстрота откачки по H₂: 800 / 1200 л/с; Предельное давление после прогрева: 10⁻⁷ Па

Содержание карточки

Вакуумные насосы · CBVAC

Магнитолевитационный турбомолекулярный насос MTP-1601. Раздел: Турбомолекулярные насосы MTP.

Изображение из технической карточки: CBVAC MTP-1601
Изображение из технической карточки: CBVAC MTP-1601. Источник изображения

Технические характеристики

ПараметрЗначение
Быстрота откачки по N₂1000 / 1600 л/с (ISO160F / ISO200F)
Быстрота откачки по H₂800 / 1200 л/с
Предельное давление после прогрева10⁻⁷ Па
Максимальное непрерывное форвакуумное давление266 Па (при TMS)
Входной фланецISO160F или ISO200F
Выпускной фланецKF40
Номинальная частота вращения36 540 об/мин
Время запуска / останова≤ 8 / ≤ 9 мин
ОхлаждениеВодяное, 3 л/мин
Продувочный газN₂, 50 ± 10 см³/мин (н. у.)
Монтажная ориентацияПроизвольная
Масса45 / 48 кг
Максимальная входная мощность750 ВА; с TMS — 1050 ВА
Степень защитыIP54
Рабочая температура0…40 °C

Подбор и комплектация

При выборе MTP-1601 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Связанный материал: Турбомолекулярные насосы MTP

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 254 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.

← Подбор оборудования в техническом каталоге

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.

Компоновка насоса и подключаемые линии

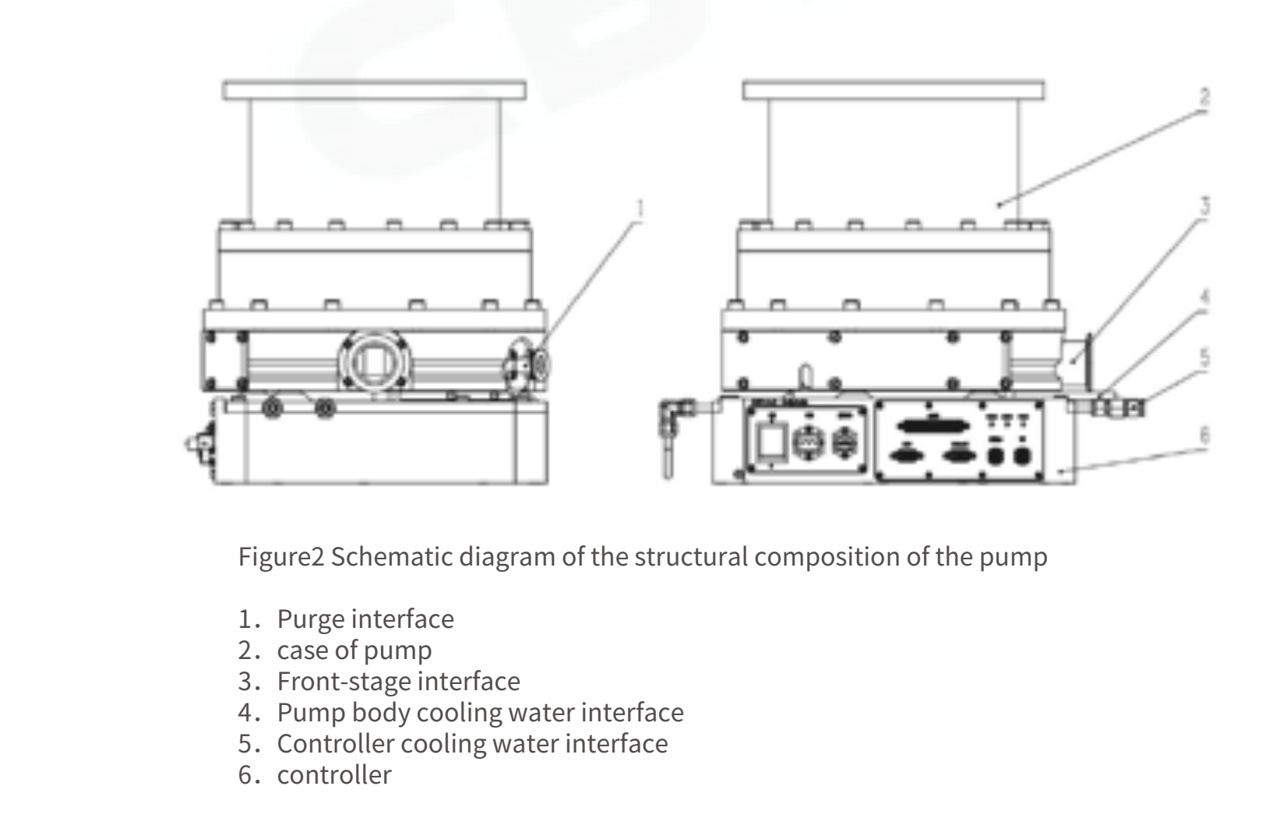

На схеме из руководства показано исполнение MTP-1601CTMS (ISO200F). Она помогает заранее разместить насос, контроллер и коммуникации внутри установки. Для заказа по краткому названию модели состав опций и расположение подключений нужно сверить с полным обозначением поставляемого исполнения.

В схеме отдельно обозначены форвакуумный патрубок, порт продувки и подключения охлаждения корпуса и контроллера. Это разные коммуникации: при подготовке компоновки для каждой предусматривают свою линию и доступ к соединению. Для исполнений с TMS дополнительно учитывают элементы системы регулирования температуры.

К запросу на подбор полезно приложить чертёж ответного фланца и компоновку камеры, указать рабочий газ, давление на входе, непрерывную газовую нагрузку, имеющийся форвакуумный насос и параметры охлаждения. Такая информация позволяет проверить насос в составе системы, а не только сравнить паспортную быстроту откачки.

Компоновка MTP-1601CTMS (ISO200F): схема CBVAC из руководства. Обозначения относятся к показанному исполнению.
Компоновка MTP-1601CTMS (ISO200F): схема CBVAC из руководства. Обозначения относятся к показанному исполнению.

Источник: Manual-MTP Pump CBVAC.pdf — PDF, с. 10. Открыть иллюстрацию крупнее.

Высоковакуумные турбомолекулярные насосы с магнитным подвесом MTP

Для MTP-1601 быстрота определяется газом и входным фланцем. Таблица ниже относится к базовой модели MTP-1601; технологические опции и интерфейс сверяют по полному коду поставляемого насоса.

Входное исполнениеАзот N₂, л/сВодород H₂, л/с
MTP-1601 / ISO160F1000800
MTP-1601 / ISO200F16001200

Требуемая форвакуумная быстрота > 1300 л/мин (> 78 м³/ч). SSH20 этому требованию не соответствует. Максимальное непрерывное форвакуумное давление 266 Па приведено для включённой TMS. Предельное давление 10⁻⁷ Па требует прогрева и подготовки системы. Газовая нагрузка ограничивается температурой охлаждающей воды, видом газа и режимом TMS.

Технические источники CBVAC: Руководство MTP — PDF, с. 13 · Руководство MTP — PDF, с. 14 · Буклет MTP — PDF, с. 2.
