Контроллер Instrue WGC150 — до четырёх вакуумметров, TFT-дисплей

Instrue WGC150 — панельный контроллер для отображения показаний до четырёх вакуумметров. Цветной TFT 3,5 дюйма; до четырёх уставок и двух аналоговых выходов в соответствующей комплектации.

Содержание карточки

Вакуумметры и датчики вакуума

Instrue WGC150 — оригинальная фотография производителя. Панельный корпус и цветной экран.

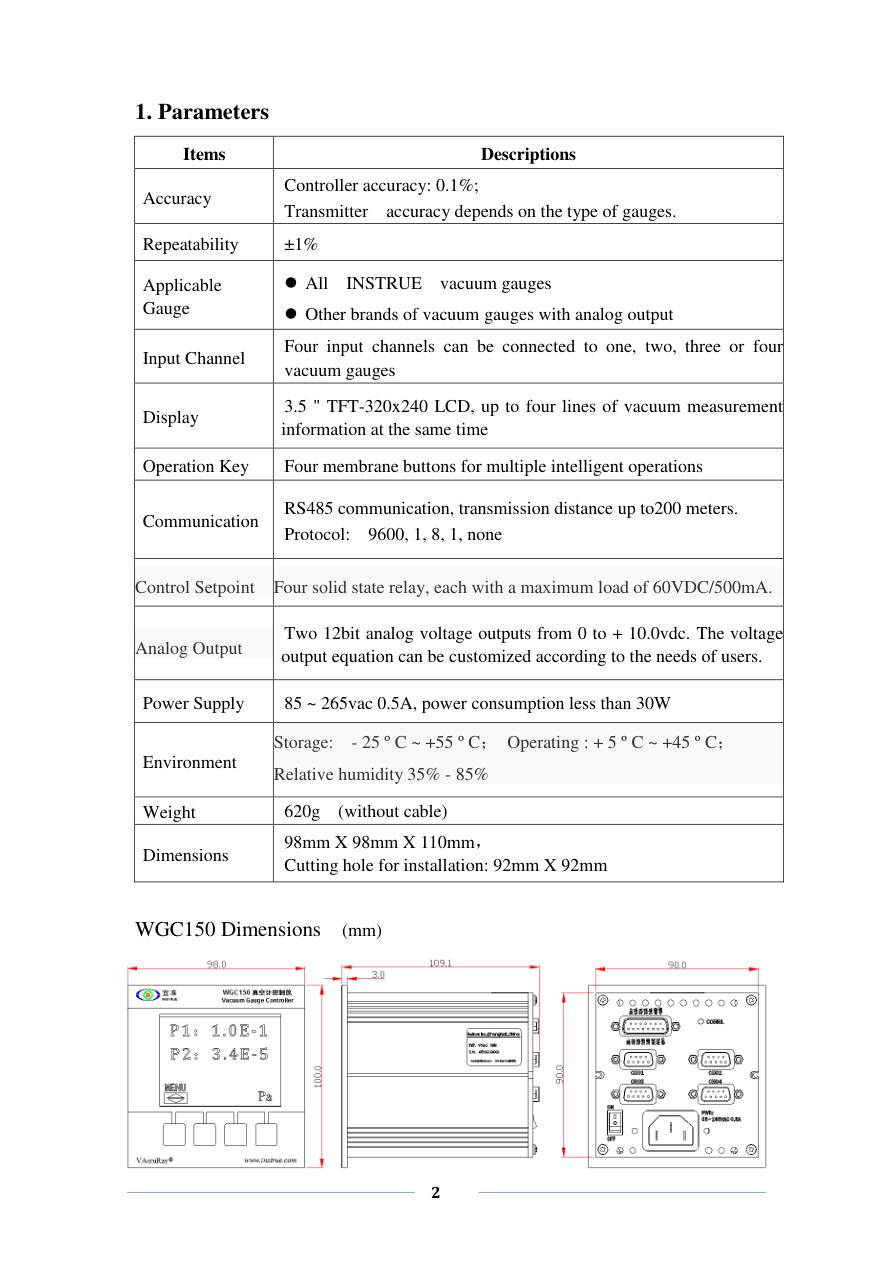

WGC150 — полный лист характеристик и габаритов EN V1. Расхождения таблицы и чертежа пояснены в тексте.

Технические характеристики

Параметр	Значение
Число измерительных каналов	До четырёх вакуумметров
Дисплей	Цветной TFT LCD, 3,5 дюйма, 320 × 240 пикселей; до четырёх строк показаний
Органы управления	Четыре мембранные кнопки
Точность контроллера по руководству	0,1 %; погрешность датчика определяется его моделью
Повторяемость контроллера по руководству	±1 %; база нормирования не уточнена
Питание	85–265 В AC; в таблице указан ток 0,5 А
Потребляемая мощность по таблице	Менее 30 Вт
Рабочая температура	+5…+45 °C
Температура хранения	−25…+55 °C
Относительная влажность	35–85 %
Масса без кабеля	620 г
Габариты по таблице	98 × 98 × 110 мм; различия с чертежом пояснены ниже
Вырез панели по руководству	92 × 92 мм
Входы датчиков	Четыре D-Sub 9, female; аналоговый вход 0–10 В либо RS485-1
Питание датчиков	24 В DC; суммарная нагрузка четырёх каналов не более 30 Вт по руководству
Внешний разъём I/O	D-Sub 15, female
Аналоговые выходы, опция	Два канала 0–10 В, 12 бит; формула и соответствие датчикам задаются для исполнения
Внешний цифровой интерфейс, опция	RS485-2 к управляющему компьютеру
Пороговые выходы, опция	Четыре независимых твердотельных выхода, до 60 В DC / 500 мА
Логика уставки по руководству	Включение ниже заданного давления; отключение при повышении до 110 % уставки

Устройство, исполнение и условия применения

WGC150 служит индикатором и контроллером подключённых преобразователей. Диапазон давления и суммарная погрешность измерительного канала зависят от датчика. Значение 0,1 % относится к контроллеру и не заменяет характеристику вакуумметра.

Приборы Instrue подключаются по RS485 с отдельными адресами. Для датчиков других изготовителей предусмотрены аналоговые входы; необходимы совместимая распайка, допустимое питание и правильная формула пересчёта напряжения. Совпадение D-Sub 9 не является достаточным подтверждением совместимости.

В конце EN V1 прямо указано: уставки, аналоговые выходы и внешний RS485 являются опциями; без их заказа контакты I/O не задействованы. Поэтому четыре уставки и два аналоговых выхода приведены как возможности соответствующей комплектации, а не гарантированный состав базового прибора.

Руководство подтверждает цветной дисплей 320 × 240, два аналоговых выхода и четыре пороговых канала. Описание двухстрочного дисплея 2 × 16, четырёх аналоговых выходов и монтажа на DIN-рейку не подтверждено и заменено заводскими данными.

Во время работы в меню настройки, вне основного экрана, EN V1 предупреждает об остановке опроса датчиков и обновления аналоговых выходов. Для возврата к измерению и управлению требуется основной экран. Это следует учесть при использовании прибора в технологической установке.

Таблица габаритов указывает 98 × 98 × 110 мм, но расположенный рядом чертёж содержит отдельные размеры 98, 100 и 109,1 мм. Перед изготовлением панели сверяют чертёж поставляемого исполнения, разъёмы и запас места для кабелей. Рекомендованный вырез руководства — 92 × 92 мм.

Для питания датчиков руководство ограничивает общую нагрузку 30 Вт. Допустимое сочетание четырёх приборов проверяют по их потреблению, включая режимы горячего катода. Все выходные цепи и питание сверяют с заводской схемой; наличие разъёма не подтверждает установленную опцию.

Исходные материалы: WGC150 — заводское руководство EN V1 — стр. 2 PDF. Проверено 9 сентября 2026 года. Редакция и применимость источников, различия исполнений и документов пояснены в описании.
