Instrue WPH300 объединяет датчики Пирани и горячего катода для измерения 10⁻⁵–10⁵ Па по воздуху и азоту. Стандартное присоединение KF25; выходы и уставки выбираются по полному коду исполнения.
Содержание карточки
Вакуумметры и датчики вакуума
Технические характеристики
| Параметр | Значение |
|---|---|
| Принцип измерения | Пирани + ионизационный канал с горячим катодом |
| Базовый код по CN V4 | WPH300 A11: KF25, аналоговый выход, без уставок |
| Выбор интерфейса по заказному коду | 0–10 В; 4–20 мА; RS485; либо RS485 с одним из аналоговых выходов |
| Пороговые выходы по заказному коду | Без уставок либо два канала |
| Диапазон измерения, воздух и азот | 10⁻⁵…10⁵ Па |
| Точность: 10⁻⁵…10⁻² Па | ±25 % по CN V4 |
| Точность: 10⁻²…10⁴ Па | ±15 % по CN V4 |
| Точность: 10⁴…10⁵ Па | ±50 % по CN V4 |
| Повторяемость: 10⁻⁵…10³ Па | ±5 % |
| Повторяемость: 10³…10⁵ Па | ±25 % |
| Допустимое абсолютное давление | 1,5 × 10⁵ Па; не диапазон измерения |
| Время отклика | < 100 мс |
| Индикация | Пятиразрядный LED; Па, торр, мбар |
| RS485 в соответствующем исполнении | Без гальванической развязки, Modbus RTU, 9600 бод |
| Питание по CN V4 | 24 ±5 В DC; в строке питания указан источник 0,5 А |
| Максимальная мощность по CN V4 | 12 Вт |
| Рабочая среда | 0…+45 °C; влажность 5–85 %, без конденсации |
| Хранение | −40…+75 °C; влажность 5–90 %, без конденсации |
| Степень защиты | IP40, IEC 529 |
| Стандартное вакуумное присоединение | DN25 ISO-KF |
| Масса с KF25 по CN V4 | 450 г |
| Габариты по таблице CN V4 | 130 × 60 × 50 мм с KF25; монтажные размеры сверяют с чертежом |
Устройство, исполнение и условия применения
Комбинация Пирани и горячего катода позволяет наблюдать откачку от атмосферы до высокого вакуума. Каналы чувствительны к составу газа. Нижняя граница относится к измерению давления и не является предельным давлением насоса или подтверждением герметичности камеры.
Таблица основана на CN V4. EN 03 также указывает 10⁻⁵…10⁵ Па и стандартный KF25, но отличается точностью, мощностью 15 Вт и массой 550 г. Ранее указанные 10⁻⁶ Па и KF16 этими руководствами не подтверждаются. Для конкретного экземпляра используют паспорт его редакции.
В EN 03 встречаются фрагменты с названием холодного катода и моделью WPC400, хотя обложка и раздел замены WPH300 описывают горячий катод. Для классификации использованы согласующиеся название CN V4 и описание чувствительного элемента; ошибочные фрагменты не перенесены в характеристики.
Базовый WPH300 A11 по схеме заказа имеет аналоговый выход и не имеет уставок. RS485, токовый выход и два пороговых канала относятся к отдельным исполнениям. Наличие этих возможностей в общей таблице серии не означает их одновременного наличия в каждом приборе.
Для обмена с WGC150 проверяют интерфейс, адрес и питание конкретного исполнения. Антенна и WFTC-001 относятся к беспроводной опции. Разъём и его контакты сверяют по электрической схеме своего прибора; одно название WPH300 не определяет распайку.
В документах расходятся обозначения сменного зонда: каталог Ликлаб называет PG-300, а раздел замены CN V4 — PG-400. Без подтверждения полного кода и аппаратной ревизии эти зонды не объявлены взаимозаменяемыми.
Строка CN V4 об импедансе аналогового выхода содержит 10 Ом без достаточного пояснения. Она не использована как разрешение подключать нагрузку 10 Ом. Требуемую нагрузку, материал нити и полный состав деталей в вакууме проверяют по паспорту исполнения.

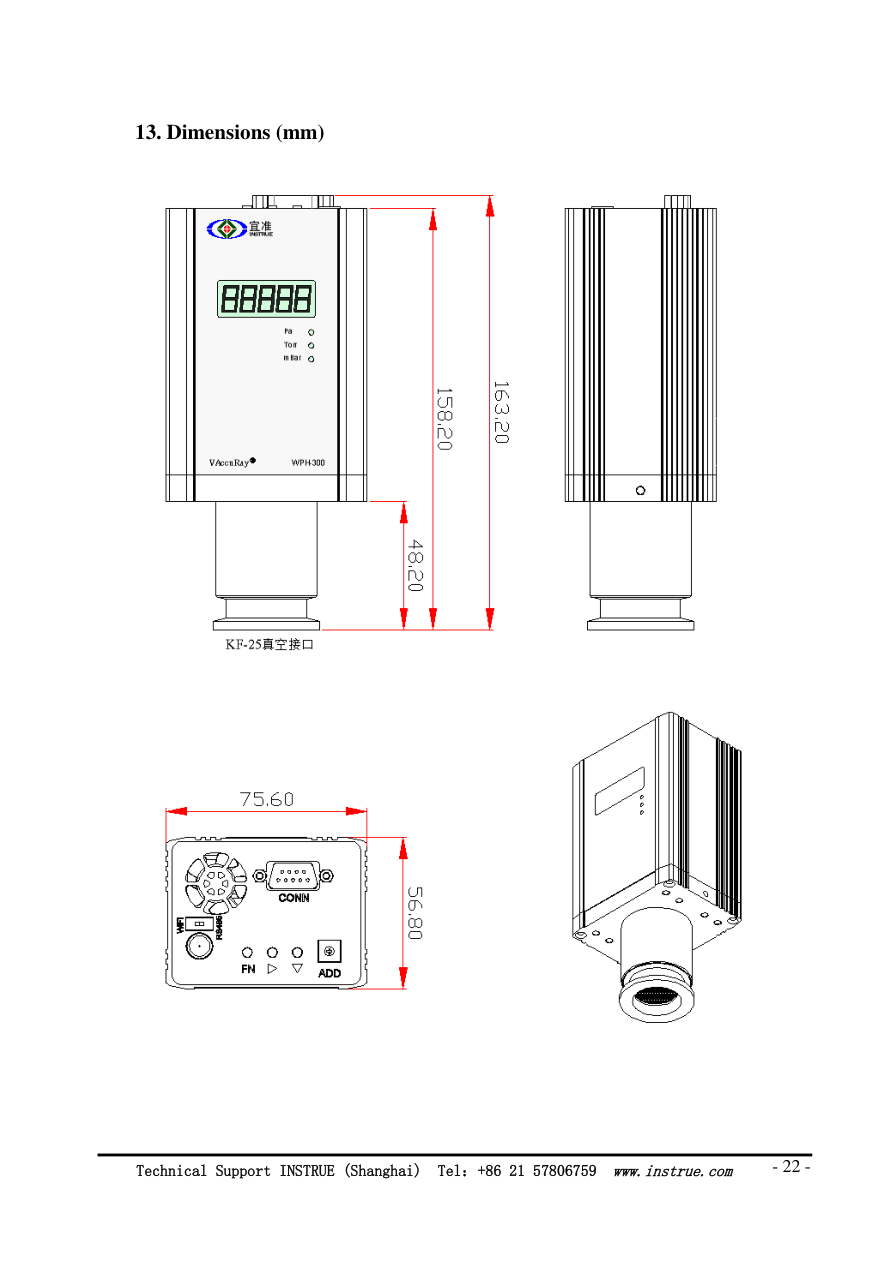

Фотография показывает корпус серии WPH300 из EN 03. Наличие антенны на изображении не означает включения беспроводной опции в базовый комплект. Размерный лист CN V4 подписан WPC-400 и не использован как чертёж WPH300. Здесь приведён лист EN 03 с маркировкой WPH-300: 163,2 × 75,6 × 56,8 мм. Эти размеры отличаются от таблицы CN V4, поэтому монтажный габарит подтверждают по чертежу своего исполнения.
Исходные материалы: WPH300 — заводское руководство CN V4, код WPH300 XXX — стр. 2 PDF · WPH300 — прежнее руководство EN 03, отличия исполнения — стр. 1 PDF. Проверено 9 сентября 2026 года. Редакция и применимость источников, различия исполнений и документов пояснены в описании.
