Instrue WPI200 — вакуумметр Пирани с локальным LED-дисплеем для диапазона 0,1–100 000 Па в базовом исполнении CN V4. KF16; интерфейсы, уставки и беспроводная связь зависят от заказного кода.
Вакуумметры и датчики вакуума
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон по таблице CN V4, воздух и азот | 0,1…100 000 Па |
| Точность: 0,1…10 000 Па | ±15 % |
| Точность: 10 000…100 000 Па | ±50 % |
| Повторяемость: 0,1…1000 Па | ±2 % |
| Повторяемость: 1000…100 000 Па | ±5 % |
| Допустимое абсолютное давление | 150 000 Па |
| Время отклика | 100 мс |
| Индикация | Пятиразрядный LED; Па, торр, мбар |
| Аналоговый сигнал по таблице CN V4 | 2,5…8,5 В; характеристика зависит от настройки/исполнения |
| RS485, при выбранной опции | Без гальванической развязки, 9600 бод |
| Питание по CN V4 | 5–24 В DC; строка питания указывает источник 0,5 А |
| Максимальная мощность по CN V4 | 2 Вт |
| Рабочая температура | 0…+45 °C |
| Температура хранения | −40…+75 °C |
| Влажность | 5–85 %, без конденсации |
| Степень защиты | IP40, IEC 529 |
| Стандартный фланец | DN16 ISO-KF |
| Масса с KF16 | 300 г |
| Габариты по таблице | 105 × 50 × 32 мм, включая KF16; без антенны |
| Базовый код CN V4 | WPI200 A1111: KF16, напряжение, без уставок, диапазон от 0,1 Па, без радио |
| Вариант диапазона по заказному коду | От 0,01 Па — отдельное исполнение; точность таблицы от 0,1 Па на него не перенесена |
| Сменный зонд | PG-200; после замены — настройка при атмосфере, затем нуля по руководству |
Устройство, исполнение и условия применения
Пирани определяет давление по теплоотдаче чувствительного элемента. Результат зависит от состава газа, загрязнения зонда и температуры. Диапазон таблицы относится к воздуху и азоту; этот прибор предназначен для контроля низкого и среднего вакуума.
Параметры приведены по CN V4. Базовый код A1111 включает напряжение, диапазон от 0,1 Па и не включает уставки или радио. RS485, 4–20 мА, беспроводная связь и диапазон от 0,01 Па выбираются отдельно. Общее перечисление функций серии не определяет состав конкретного прибора.
Прежняя EN V1 задаёт питание 16–32 В, мощность 2,5 Вт и иные значения точности. CN V4 указывает 5–24 В, 2 Вт и ±15 % в диапазоне 0,1–10 000 Па. Эти электрические редакции нельзя подключать по одной универсальной схеме: до подключения проверяют маркировку и паспорт.
Схема заказа CN V4 называет вариант 0–10 В, а таблица характеристик — 2,5–8,5 В. Поэтому диапазон сигнала и формулу преобразования подтверждают для настроенного режима. Указание 10 Ом в китайской таблице не трактуется как допустимая нагрузка; прежняя EN V1 содержит 10 кОм для своей редакции.
Зонд PG-200 прямо назван в разделе замены CN V4. После установки руководство требует сначала настройки при атмосферном давлении, затем настройки нуля при высоком вакууме. Обозначение запасной части и аппаратную ревизию сверяют перед заменой; товарный номер 200-P01 приведён в каталоге Ликлаб отдельно.
Температура прогрева зонда и рабочая температура собранного прибора — разные ограничения. Упоминание 150 °C и специальных металлических исполнений в руководстве не является разрешением нагревать электронику, кабель и уплотнение KF16 до этой температуры.

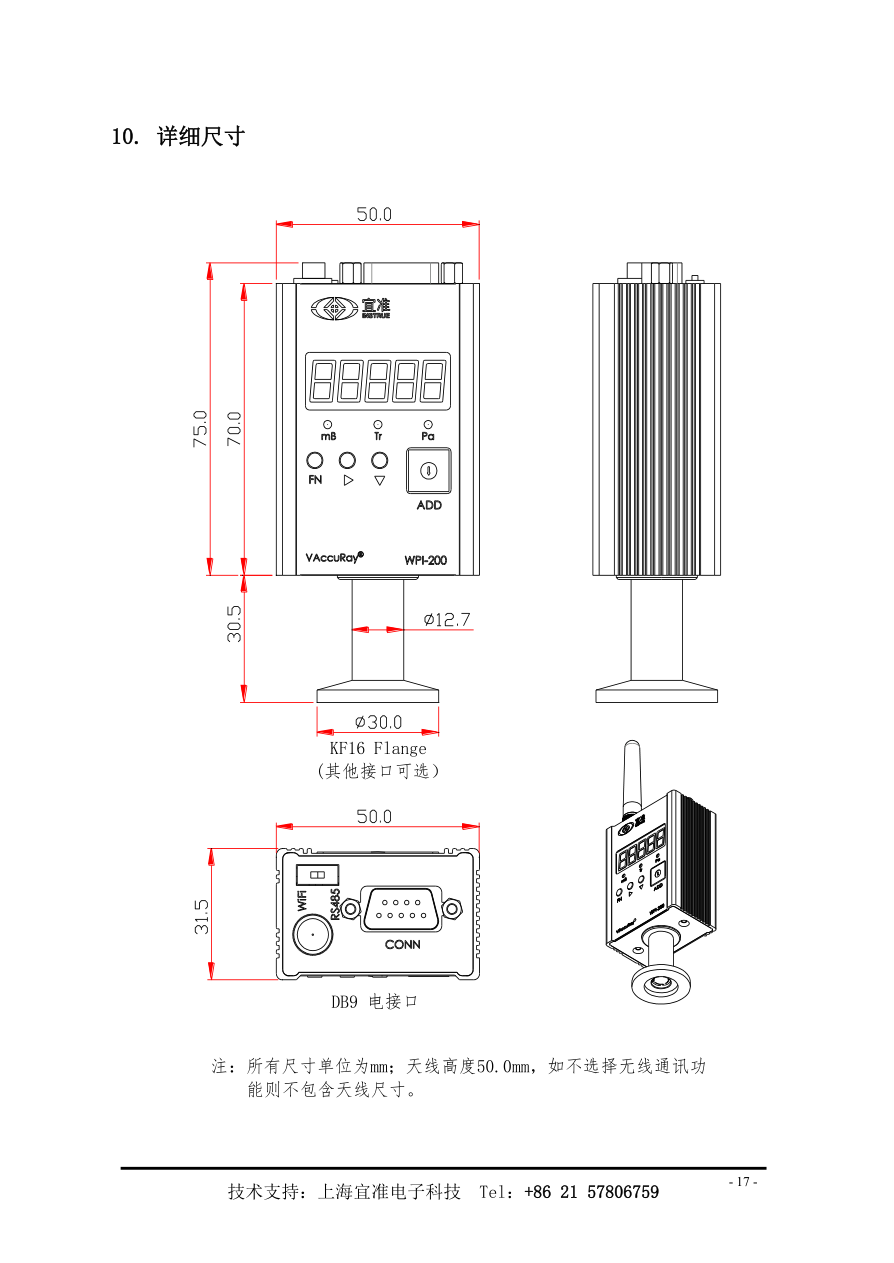

Размерная цепь CN V4 даёт 105,5 мм по высоте и 31,5 мм по глубине, тогда как таблица округляет их до 105 и 32 мм. При монтаже используют чертёж. Антенна увеличивает габарит и относится к отдельной опции. Фотография серии из EN V1 не подтверждает наличие радио или уставок в базовом A1111.
Исходные материалы: WPI200 — заводское руководство CN V4, код WPI200 X XXXX — стр. 2 PDF · WPI200 — прежнее руководство EN V1, отличия параметров — стр. 1 PDF. Проверено 9 сентября 2026 года. Редакция и применимость источников, различия исполнений и документов пояснены в описании.
