Вакуумметры INSTRUE WPC400, WPI200, PON100, CMG500, PNP101
Лаборатория контроля герметичности «Ликлаб» поставляет и внедряет линейку вакуумметров INSTRUE на территории России, обеспечивая полный комплекс услуг: подбор конфигурации под задачу заказчика, поставку датчиков и контроллеров, калибровку в российских метрологических центрах, интеграцию в испытательные стенды и системы контроля герметичности, обучение персонала и регламентное обслуживание. Вакуумметры INSTRUE закрывают диапазон давлений от атмосферного до высоковакуумной области и включают Пирани-датчики, широкодиапазонные комбинированные датчики с холодным катодом, мембранно-ёмкостные датчики и интегрированные решения с локальной индикацией.
Обзор линейки датчиков и измерительных решений INSTRUE
Системы измерения давления INSTRUE построены по модульному принципу: измерительные головки (датчики) и универсальный контроллер WGC150 могут комбинироваться в различных конфигурациях. Это позволяет использовать единый парк датчиков для задач: высоковакуумных процессов (WPC400), низковакуумных и технологических процессов (WPI200, PON100, PNP101), прецизионных измерений, не зависящих от состава газа (CMG500).
| Класс устройства | Модель | Тип измерения | Основной диапазон давления | Краткое назначение |
|---|---|---|---|---|
| Широкодиапазонный вакуумметр с холодным катодом | WPC400 | Пирани + холодный катод, комбинированный | 1×10-5 – 1×105 Па | Контроль высокого и форвакуума в технологических и исследовательских установках |
| Пирани-вакуумметр с индикацией | WPI200 | Пирани | 0,1 – 1×105 Па | Низкий вакуум, вакуумные печи, криогенные резервуары, установки нанесения покрытий |
| Пирани-вакуумметр без индикации | PON100 | Пирани | 0,01 – 1×105 Па | Интеграция в АСУ ТП, стенды, течеискательные установки, удалённая индикация |
| Мембранно-ёмкостной вакуумметр | CMG500 | Абсолютный, ёмкостный | несколько диапазонов: 1000 мбар – 20 Па, 100 мбар – 2 Па, 10 мбар – 0,2 Па | Прецизионные измерения, независимые от состава газа, в технологических и метрологических системах |
| Комбинированный MEMS + Пирани | PNP101 | MEMS + Пирани, интегрированный | 5×10-2 – 1,5×105 Па | Контроль давления открытия вакуумных затворов и перепадов в широком диапазоне |
| Универсальный контроллер | WGC150 | Индикация и сбор сигналов | В зависимости от подключённых датчиков | Централизованная индикация и управление датчиками INSTRUE и аналоговыми датчиками других производителей |
Роль Лаборатории Ликлаб в поставке и поддержке вакуумметров INSTRUE
Лаборатория «Ликлаб» выступает технологическим партнёром при внедрении датчиков INSTRUE, обеспечивая:
- подбор оптимальной модели и диапазона под задачу заказчика (испытания на герметичность, вакуумирование изоляции, технологические процессы);
- поставку датчиков, контроллеров WGC150, кабелей и аксессуаров с полной комплектацией и заводскими протоколами испытаний;
- организацию калибровки в российских метрологических институтах с оформлением сертификатов калибровки;
- разработку схем включения и рекомендаций по монтажу в составе вакуумных камер и линий контроля герметичности;
- обучение персонала работе с вакуумметрами, программным обеспечением GaugeReaderV3.0, а также интеграции сигналов в существующие АСУ ТП;
- сервисное обслуживание, диагностику и замену измерительных головок без полной замены электронного блока, что снижает эксплуатационные затраты.
За счёт комплексного подхода «Ликлаб» обеспечивает не только поставку оборудования, но и жизненный цикл измерительной подсистемы: от проектирования до регулярной калибровки и модернизации.

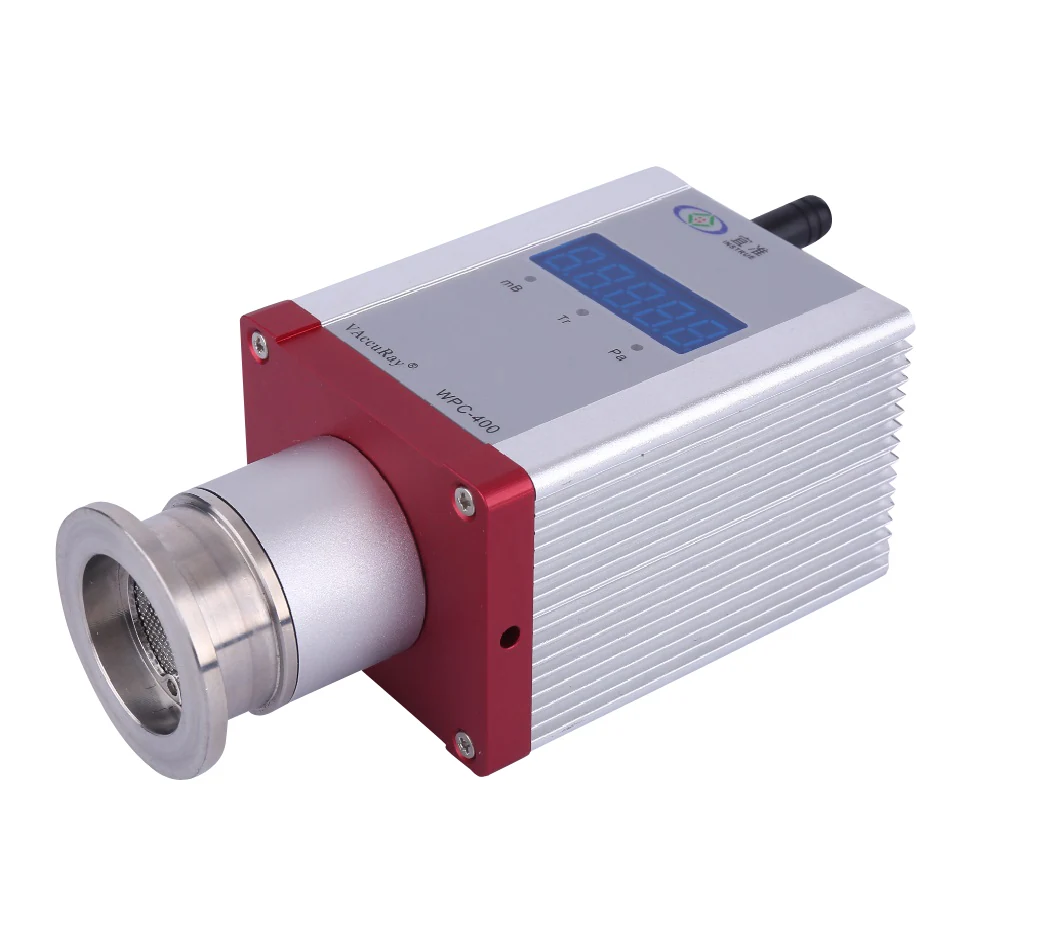

Широкодиапазонный вакуумметр WPC400
Широкодиапазонный вакуумметр WPC400 представляет собой комбинированный датчик, объединяющий Пирани и ионизационный датчик с холодным катодом. Пирани-часть охватывает область низкого и среднего вакуума, а холодный катод обеспечивает измерение высокого вакуума. Ионизационный датчик включается только при достижении безопасного давления, что увеличивает ресурс катода и повышает надёжность.
WPC400 имеет встроенный 5-разрядный светодиодный дисплей, логарифмический аналоговый выход 0–10 В, интерфейс RS485 и возможность беспроводной связи с ПК через модуль USB Wireless WFTC-001. Датчик может работать как автономный измеритель с локальной индикацией, так и узел в составе системы с контроллером WGC150.
| Параметр | Значение WPC400 |
|---|---|
| Диапазон измерения | 1×10-5 – 1×105 Па 7,5×10-8 – 760 мм рт. ст. 1×10-7 – 1000 мбар |
| Тип измерения | Пирани + холодный катод (комбинированный широкодиапазонный вакуумметр) |
| Типы присоединения | A: KF16, B: KF25, C: KF40, D: CF35/40 |
| Точность | 1×10-5 – 1×10-4 Па: ±20 % от значения 1×10-4 – 1×104 Па: ±10 % от значения 1×104 – 1×105 Па: ±50 % от значения |
| Повторяемость | 1×10-5 – 1×103 Па: ±5 % 1×103 – 1×105 Па: ±25 % |
| Предельное давление | 1,5 атм абс. |
| Период измерения | 100 мс |
| Температура отжига | 150 °C (до 300 °C для фланца CF) |
| Выходные сигналы | 5-разрядный LED-дисплей (Па, Торр, мбар) RS485, 9600 бит/с Беспроводная связь через WFTC-001 Аналоговый выход 0–10 В (логарифм давления) Соединение с контроллером WGC150 |
| Дискретные выходы | Два независимых релейных выхода (управление внешними устройствами/сигнал в ПЛК) |
| Диапазон рабочих температур | 0…45 °C |
| Температура хранения | -40…75 °C |
| Влажность эксплуатации | 15–80 % без конденсации |
| Питание | +24 В DC (±20 %), потребляемая мощность около 6,5 Вт |
| Коннектор | D-sub 9-pin |
| Материалы | SS304, SS316L, Kovar 4J50, катод из вольфрама, вакуумное стекло |
| Масса | ≈550 г (KF-исполнение) |
| Габариты | 120 × 61 × 49 мм (KF-исполнение) |
| Степень защиты | IP40 по IEC529 |
Конструкция WPC400 разборная, металлические элементы допускают полировку и очистку от продуктов эксплуатации. Лаборатория «Ликлаб» при поставке даёт рекомендации по периодической очистке и режимам работы (во избежание длительного пребывания в области высоких давлений, особенно в атмосфере аргона, где интенсивный ионный поток ускоряет распыление катода). При корректной эксплуатации ресурс сенсора составляет до 5000 часов.
Вакуумметр Пирани WPI200
WPI200 – Пирани-вакуумметр с локальной индикацией давления. В основе – тонкая нагретая нить накала, натянутая в колбе датчика. Теплоотдача нити зависит от количества соударений молекул газа, поэтому изменение мощности, необходимой для поддержания постоянного сопротивления нити, является косвенной мерой давления.
Датчик оснащён встроенным контроллером, 5-разрядным LED-дисплеем, логарифмическим аналоговым выходом 0–10 В, интерфейсом RS485 и двумя релейными уставками. Устройства серии WPI200 удобны для задач, где требуется визуальный контроль давления непосредственно на трубопроводе или камере.
| Параметр | Значение WPI200 |
|---|---|
| Диапазон измерения | 0,1 – 1×105 Па 7,5×10-3 – 760 мм рт. ст. 1×10-2 – 1000 мбар |
| Типы присоединения | A: KF16, B: KF25, C: KF40, D: CF35/40 |
| Точность | 1×10-1 – 1×104 Па: ±15 % от значения 1×104 – 1×105 Па: ±50 % от значения |
| Повторяемость | 1×10-1 – 1×103 Па: ±5 % 1×103 – 1×105 Па: ±25 % |
| Предельное давление | 1,5 атм абс. |
| Период измерения | 100 мс |
| Выходные сигналы | 5-разрядный LED-дисплей (Па/Торр/мбар) RS485, 9600 бит/с Беспроводная связь через WFTC-001 Аналоговый выход 0–10 В (логарифм давления) Соединение с WGC150 |
| Релейные выходы | 2 независимых реле для управления/сигнализации |
| Рабочая температура | 0…45 °C |
| Температура хранения | -40…75 °C |
| Питание | +24 В DC (±20 %), ≈2 Вт |
| Коннектор | D-sub 9-pin |
| Материалы | SS304, SS316L, Kovar 4J50, вольфрам, стекло |
| Масса | ≈300 г (KF-исполнение) |
| Габариты | 100 × 50 × 32 мм (KF-исполнение) |
| Класс защиты | IP40 по IEC529 |
Лаборатория «Ликлаб» рекомендует устанавливать WPI200 перпендикулярно потоку газа, использовать чистые фторкаучуковые уплотнения и минимизировать вакуумную смазку для снижения влияния дегазации. При поставке заказчик получает рекомендации по выбору уставок реле, интеграции аналогового выхода в систему управления и циклам калибровки.

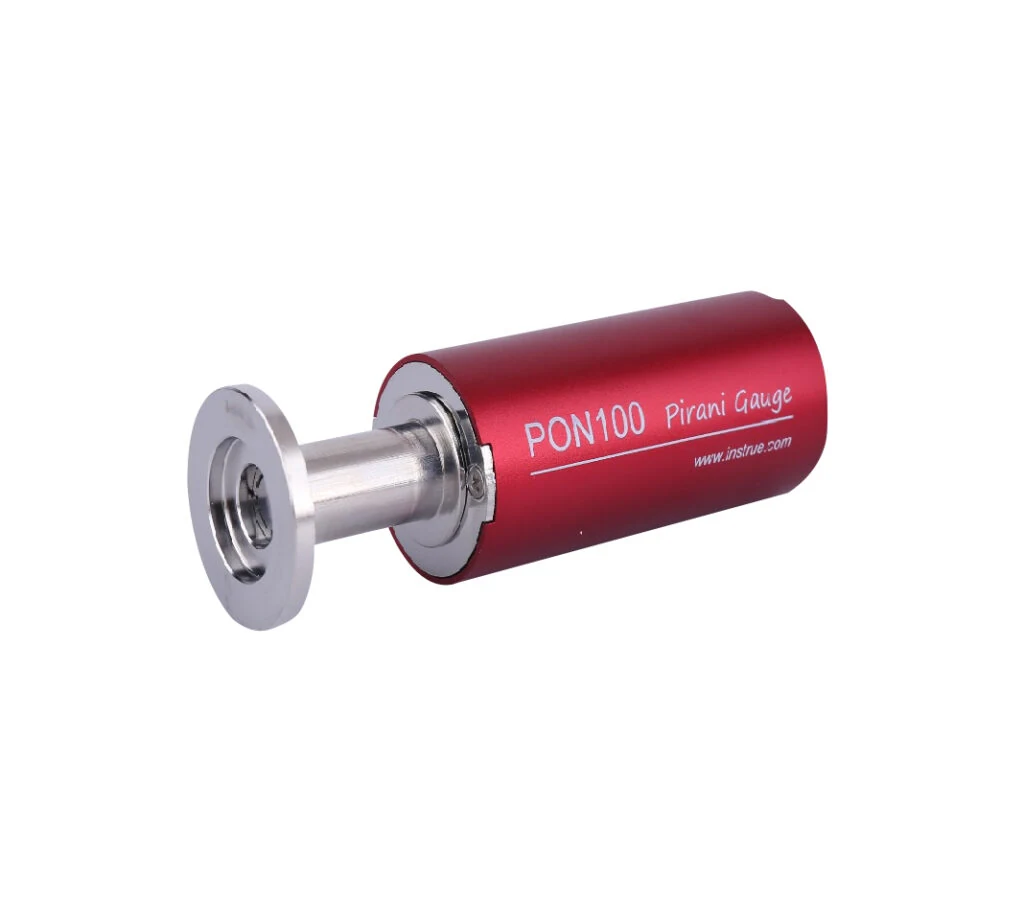

Вакуумметр Пирани PON100
PON100 – Пирани-вакуумметр без встроенной светодиодной индикации, ориентированный на интеграцию в шкафы управления и удалённые системы индикации. Принцип работы полностью повторяет WPI200: измерение теплопроводности газа через нагретую нить накала и поддержание постоянного сопротивления, пропорционально давлению.
| Параметр | Значение PON100 |
|---|---|
| Диапазон измерения | 0,01 – 1×105 Па 7,5×10-4 – 760 мм рт. ст. 1×10-3 – 1000 мбар |
| Типы присоединения | A: KF16, B: KF25, C: KF40, D: CF35/40 |
| Точность | 1×10-2 – 1 Па: ±30 % от значения 1 – 1×104 Па: ±20 % от значения 1×104 – 1×105 Па: ±50 % от значения |
| Повторяемость | 1×10-2 – 1×10-1 Па: ±5 % 1×10-1 – 1×104 Па: ±2 % 1×104 – 1×105 Па: ±5 % |
| Предельное давление | 1,5 атм абс. |
| Период измерения | 100 мс |
| Выходные сигналы | RS485, 9600 бит/с Соединение с WGC150 Аналоговый выход 0–10 В (логарифм давления) |
| Рабочая температура | 0…45 °C |
| Температура хранения | -40…75 °C |
| Питание | +24 В DC (±20 %), ≈2 Вт |
| Коннектор | RJ-45 |
| Материалы | SS304, SS316L, Kovar 4J50, вольфрам, стекло |
| Масса и габариты | ≈150 г, 120 × D30 мм (KF-исполнение) |
| Класс защиты | IP40 по IEC529 |
«Ликлаб» использует PON100 в составе шкафов управления установками вакуумирования и стендов контроля герметичности, а также поставляет сменные сенсорные головки для снижения стоимости эксплуатации при работе в загрязнённых средах.
Мембранно-ёмкостной вакуумметр CMG500
CMG500 – мембранно-ёмкостной вакуумметр для прецизионных измерений абсолютного давления, независимых от состава газа. Чувствительная керамическая мембрана с металлическим покрытием образует один из электродов конденсатора. Эластическая деформация мембраны под действием давления изменяет ёмкость, что регистрируется электроникой прибора.
Такая конструкция обеспечивает высокую точность (±0,25 % от показания), устойчивость к температурным перепадам и коррозионным газам. Различные толщины мембраны формируют несколько диапазонов, каждый из которых перекрывает около четырёх декад давления.
| Параметр | Значение CMG500 |
|---|---|
| Диапазоны измерений | 1000 мбар – 20 Па 100 мбар – 2 Па 10 мбар – 0,2 Па |
| Типы присоединения | A: KF16, B: CF16, C: VCR 8, D: VCR 4, F: 1/2" |
| Точность | ±0,25 % от значения (после калибровки нуля и атмосферного уровня) |
| Повторяемость | ±0,1 % полной шкалы |
| Разрешение | 0,002 % полной шкалы |
| Долговременная стабильность | ±0,5 % полной шкалы в год |
| Индикация | 5-разрядный LED-дисплей (Па, Торр, мбар) |
| Аналоговый выход | 0–10 В DC, минимальное сопротивление нагрузки 10 Ом |
| Цифровой интерфейс | RS485 (Modbus RTU), 9600 бит/с |
| Релейные выходы | 2 твердотельных реле (до 60 В DC, 500 мА) |
| Предельное давление | 3 атм абс. |
| Период измерения | <10 мс |
| Рабочая температура | -20…+80 °C (компенсация ±0,01 % FS/°C) |
| Температура среды | -10…+50 °C, 5–85 % без конденсата |
| Температура хранения | -20…+85 °C, 5–90 % без конденсата |
| Питание | 24 ± 5 В DC, до 0,5 А, макс. ≈1 Вт |
| Коннектор | D-sub 15-pin |
| Материалы | Нерж. сталь SS304, алюмокерамика, фторкаучук |
| Масса и габариты | ≈250 г, 100 × Ø50 мм (KF-исполнение) |
| Класс защиты | IP40 по IEC529 |
Лаборатория «Ликлаб» использует CMG500 в схемах контроля герметичности и калибровочных стендах как опорный датчик давления, а также организует калибровку в российских институтах метрологии с выдачей сертификата калибровки под конкретные диапазоны.
Комбинированный вакуумметр PNP101 (MEMS + Пирани)
PNP101 – интегрированный вакуумметр, совмещающий MEMS-датчик и Пирани-сенсор. В верхней части диапазона (до 1,5×105 Па) работает MEMS-элемент с высокой точностью, в области низкого вакуума – Пирани. Плавное переключение между каналами обеспечивает непрерывную характеристику по всему диапазону.
| Параметр | Значение PNP101 |
|---|---|
| Диапазон измерений | 5×10-2 – 1,5×105 Па |
| Точность | 3×103 – 1,5×105 Па: ±2,5 % (MEMS) 1 – 3×103 Па: ±15 % (Пирани) 5×10-2 – 1 Па: ±20 % (Пирани) |
| Повторяемость | ±1 % по всему диапазону |
| Максимальное давление | 2×105 Па |
| Время отклика | ≈100 мс |
| Рабочие условия | -5…+45 °C, 5–85 % без конденсации |
| Цифровой интерфейс | RS485, Modbus RTU, 9600 бит/с (стандартно) |
| Аналоговый выход | 0–10,3 В DC (опция) |
| Релейные выходы | Опционально, для процессного контроля |
| Питание | 85–265 В AC, 50–60 Гц, до 0,5 А, мощность ≤35 Вт |
| Масса и габариты | <1 кг; 100 × 98 × 170 мм; вырез под монтаж 91×91 мм |
PNP101 удобен как универсальный датчик для контроля момента открытия/закрытия вакуумных затворов, переходных процессов от атмосферного давления к форвакууму, а также в составе стендов, где требуется непрерывное измерение в широком диапазоне. «Ликлаб» применяет эти датчики при проектировании шкафов управления вакуумными системами.
Номенклатура измерителей, датчиков и аксессуаров INSTRUE
Измерители и вакуумметры
| No | Измеритель | Модель |
|---|---|---|
| 1 | Вакуумметр Пирани без индикации | PON100 |
| 2 | Вакуумметр Пирани с индикацией | WPI200 |
| 3 | Вакуумметр Пирани + датчик с горячим катодом | WPH300 |
| 4 | Вакуумметр Пирани + датчик с холодным катодом | WPC400 |
| 5 | Портативный Пирани-вакуумметр с Li-батареей | RCP230 |
| 6 | Вакуумметр Пирани с одним датчиком | VCT160S |
| 7 | Вакуумметр Пирани с двумя датчиками | VCT160D |
| 8 | Комбинированный Пирани + горячий катод (PG-YZJ27/PG-YZJ52) | YZJ2752T |
| 9 | Комбинированный Пирани + горячий катод (PG-300/PG-YZJ52) | YZJ2752F |
| 10 | Пьезоэлектрический вакуумметр | PNP101 |
| 11 | Вакуумметр с холодным катодом | PVC410 |
| 12 | Мембранно-ёмкостной вакуумметр | CMG500 |
Сменные датчики
| No | Назначение | Модель |
|---|---|---|
| 1 | Сменный датчик для PON100 | PG-100 |
| 2 | Сменный датчик для WPI200 | PG-200 |
| 3 | Сменный датчик для RCP230 | PG-230 |
| 4 | Комбинированный датчик Пирани + горячий катод для WPH300 и YZJ2752F | PG-300 |
| 5 | Сменный датчик для WPC400 | PG-400 |
| 6 | Сменный датчик для VCT160S/VCT160D | PG-160 |
Контроллеры и аксессуары
| No | Наименование | Модель | Позиционный номер (ПН) |
|---|---|---|---|
| 1 | Контроллер вакуумметров INSTRUE | WGC150 | 150-000 |
| 2 | Кабель WGC150–PON100 (3 м по умолчанию) | CBL001-01 | 150-001 |
| 3 | Кабель WGC150–WPI200/WPH300/WPC400 (3 м) | CBL001-02 | 150-002 |
| 4 | Кабель YZJ2752F–PG-300 (3 м) | CBL001-03 | 150-003 |
| 5 | Кабель YZJ2752F–PG-160 (3 м) | CBL001-04 | 150-004 |
| 6 | Кабель VCT160–PG-160 (3 м) | CBL001-05 | 150-005 |
| 7 | Кабель YZJ2752F–PG-YZJ52 (3 м) | CBL001-06 | 150-006 |
| 8 | Источник питания +24 VDC/2 A (кабель 3 м) | ADPT2402A | 150-007 |
| 9 | Преобразователь RS485–USB (кабель 3 м) | RSUSB01 | 150-008 |
| 10 | Беспроводной USB-передатчик с антенной | WFTC-001 | 150-009 |
| 11 | Кабель WGC150–ёмкостной измеритель (3 м) | CBL001-007 | 150-010 |
Поддержка, калибровка и внедрение оборудования INSTRUE со стороны Лаборатории Ликлаб
Лаборатория «Ликлаб» обеспечивает для заказчиков полный цикл работ с вакуумметрами INSTRUE: от подбора конфигурации и поставки до сопровождения эксплуатации в составе вакуумных и течеискательных систем.
- Подбор и проектирование: анализ диапазонов давления, требований к точности и интерфейсам, выбор между Пирани, комбинированными и ёмкостными датчиками.
- Поставка: поставка датчиков WPC400, WPI200, PON100, CMG500, PNP101, контроллеров WGC150, кабелей и аксессуаров с проверкой комплектности и исходной калибровки.
- Калибровка в России: организация калибровки и при необходимости поверки в аккредитованных метрологических центрах с оформлением свидетельств. Срок выполнения калибровочных процедур, как правило, до 20 рабочих дней.
- Интеграция: разработка схем включения, параметризация интерфейсов RS485/Modbus, настройка уставок реле для управления насосами, клапанами и блокировками.
- Обучение персонала: практические занятия по интерпретации показаний, работе с GaugeReaderV3.0, обслуживанию сенсорных блоков и контроллеров.
- Сервис: диагностика и замена измерительных головок без смены всего прибора, очистка комбинированных датчиков WPC400, проверка соответствия показаний эталонным датчикам.
Такой подход позволяет использовать вакуумметры INSTRUE не как разрозненные устройства, а как часть единой измерительной инфраструктуры предприятия: от стендов испытаний на герметичность и криогенных систем до линий вакуумной сушки, напыления и производства полупроводниковых компонентов. Лаборатория «Ликлаб» обеспечивает техническую преемственность, метрологическую прослеживаемость и методическую поддержку на всех этапах жизненного цикла оборудования.
Техническая документация и связанные материалы
Скачиваемый каталог содержит подробное описание, изображение, рабочие диапазоны и таблицы характеристик этой страницы.
Вакуумметры Instrue
Вакуумметры и датчики вакуума
Приборы с локальной индикацией, компактные преобразователи и панельные контроллеры.
| Модель | Принцип / исполнение | Применение |
|---|---|---|
| WPC400 | Пирани + холодный катод; дисплей | Широкодиапазонное измерение |
| PVC410 | Пирани + холодный катод; компактный | Интеграция в установку |
| WPH300 | Пирани + горячий катод | Высоковакуумные процессы |
| WPI200 / PON100 | Пирани с дисплеем / преобразователь | Форвакуум и управление откачкой |
| PNP101 | Комбинированный преобразователь | Контроль давления в согласованном диапазоне |
| CMG500 | Ёмкостная мембрана | Измерение абсолютного давления |
| VCT160S / VCT160D | Панельные; один / два канала | Шкафы управления и стенды |
| RCP230 / WGC150 | Переносной прибор / контроллер | Сервис и отображение показаний |
WPC400 как пример комплектации
На странице изготовителя WPC400 указан диапазон 10⁻⁵…10⁵ Па, фланец KF25, разъём DSub9 и аналоговый / RS485 выход. Показатель «15 % at best» нельзя трактовать как гарантированную погрешность во всех режимах. Для поставки согласуют паспорт выбранной версии.
Совместимость подключения
Модель прибора, зонд, кабель и контроллер выбирают как комплект. Одинаковый внешний разъём не подтверждает одинаковую распиновку. Диапазоны родственных WPH300 и PVC410 проверяют по документации точной ревизии, особенно при замене в существующей системе.
Instrue: вакуумметры в технологической системе
PON WPI WPC и другие серии
Вакуумметры выбирают по измерительному принципу, диапазону и газовой среде. Пирани удобен для контроля форвакуумного участка; высоковакуумный канал требует своих условий включения. Для комбинированного прибора уточняют алгоритм перехода и индикацию состояния каналов.
Передача показаний
Преобразователь, контроллер и кабель должны образовывать совместимый комплект. Для аналогового сигнала используют заводскую зависимость давления от напряжения. Для цифрового канала задают интерфейс, адресацию и обработку ошибки, чтобы отказ не воспринимался как достижение вакуума.
Загрязнение и сервис
Измерительный порт защищают от прямого потока напыляемого материала и конденсата. Периодичность обслуживания зависит от процесса. Перед заменой чувствительного элемента сохраняют точное обозначение, серийный номер и версию контроллера; механическое совпадение не подтверждает электрическую совместимость.
Instrue: выбор измерительного принципа
Комбинированный вакуумметр, Пирани и пьезорезистивный датчик выбирают по рабочему диапазону и газу.
Оригинальная публикация Ликлаб / Вернуться к разделу
Карточки моделей и артикулов (10)
- PVC410 — вакуумметр Пирани/холодный катод
- WPC400 — Широкодиапазонный вакуумметр Пирани + холодный катод
- WPH300 — Вакуумметр Пирани + горячий катод
- WGC150 — Контроллер вакуумных датчиков (LCD, 2 реле, 85–265 В AC)
- CMG500-11 — ёмкостной манометр 1000 мбар / 10⁵ Па
- CMG500-21 — ёмкостной манометр 100 мбар / 10⁴ Па
- CMG500-31 — ёмкостной манометр 10 мбар / 10³ Па
- PNP101 — Комбинированный MEMS + Пирани вакуумметр
- WPI200 — Вакуумметр Пирани с LED-дисплеем
- PON100 — Пирани-трансмиттер без дисплея
Исполнения и позиции указателя (2)
Обозначения приведены по указателю каталога. Характеристики конкретного исполнения проверяют по его документации.
- CMG500 — серия ёмкостных манометров (баратронов) INSTRUE — указатель, стр. 319
- VCT160S / VCT160D — Панельный Пирани-вакуумметр (монтаж 90×90 мм) — указатель, стр. 319
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 108, 109, 110. Данные относятся к указанному исполнению и условиям измерения.
Преобразователи и контроллеры Instrue
Вакуумметры и датчики вакуума · Instrue
Российский каталог instruetech.ru объединяет датчики, приборы индикации и комплектующие Instrue.
| Серия или решение | Назначение и особенности |
|---|---|
| PON100 WPI200 | Тепловое измерение Пирани; WPI200 имеет местную индикацию. |
| PNP101 | Комбинация MEMS и Пирани для расширенного охвата давления. |
| WPH300 WPC400 PVC410 | Комбинированные измерители с горячим или холодным катодом по модели. |
| CMG500-11 | Ёмкостная серия: шкала 1000 мбар / 10⁵ Па. |
| CMG500-21 | Ёмкостная серия: шкала 100 мбар / 10⁴ Па. |
| CMG500-31 | Ёмкостная серия: шкала 10 мбар / 10³ Па. |
| WGC150 VCT160S VCT160D | Контроллеры и панельные приборы с выбранными каналами и релейными выходами. |
Применение
Комплект датчик–кабель–контроллер выбирают как измерительный канал. Общий разъём не доказывает совпадение питания, распиновки, преобразования сигнала и протокола обмена.
Выбор и комплектация
Для CMG500 фиксируют полную шкалу. Для комбинированных головок — пороги перехода между чувствительными элементами и защиты ионизационного канала. Instrue и американская InstruTech являются разными брендами.
Instrue: преобразователь контроллер и система сбора
Архитектура измерения
Выбирают местный прибор, активный преобразователь или многоканальную систему. Число каналов и поддерживаемые типы датчиков согласуют одновременно. Контроллер должен обеспечивать необходимые единицы, пороги и регистрацию состояний.
Электрическая совместимость
Проверяют питание, тип выхода, распиновку и допустимую длину кабеля. Для промышленной сети согласуют протокол и доступные диагностические данные. Электромагнитные помехи уменьшают правильным экранированием и прокладкой измерительных линий.
Логика установки
Пороговые сигналы должны иметь определённое состояние при неисправности. В журнале сохраняют давление вместе с режимом работы и кодами ошибок. Приёмка включает проверку точек шкалы, порогов и реакции системы на отключение датчика или связи.
Другие бренды
Насосы и системы
газового анализа
06
Вакуумные системы XST Vacuum 119
Безмасляные спиральные насосы Scrolltec 123
Спиральные насосы Geowell GWSP 127
Гелиевые течеискатели Reborn Vacuum 131
Газовый анализ Actmass 135
Приборы и платформы контроля Hirays 139
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 116, 117, 118. Данные относятся к указанному исполнению и условиям измерения.
Связанное оборудование
Другие варианты того же типа. Диапазон, присоединение и условия применения проверяйте по характеристикам каждой модели.
Двухканальный вакуумметр KYKY ZDZ-52T/0B7D
KYKY ZDZ-52T/0B7D — терморезистивный вакуумметр для двух датчиков ZJ-52T, диапазон 10⁵–10⁻¹ Па по заводской карте выбора. Подтверждённые данные и документация.
Заводская модель: ZDZ-52T/0B7D
Принцип измерения по карте выбора: Терморезистивный, Пирани
Подключаемые датчики: 2 × ZJ-52T
Teledyne Hastings HPM 4/5/6
Санкт-Петербург: 1 шт. (29.09.2026). Вакуумметр Teledyne Hastings Instruments. Для контроля вакуума, в том числе в изоляции криогенных резервуаров. Тип подключаемого датчика и комплект поставки уточняем по конкретному экземпляру.
Изделие / исполнение: Teledyne Hastings HPM 4/5/6
Подтверждённые сведения об исполнении: Вакуумметр Teledyne Hastings Instruments. Для контроля вакуума, в том числе в изоляции криогенных резервуаров. Тип подключаемого датчика и комплект поставки уточняем по конкретному экземпляру.
Санкт-Петербург: 1 шт. на 29.09.2026
Вакуумметр Leaklab с индикатором для контроля герметичности: 1 атм.– 0,05 Па +-15 % с поверкой
Санкт-Петербург: 1 шт. (29.09.2026). Вакуумметрический течеискатель для контроля герметичности. Состав измерительного комплекта согласуем под изделие и методику испытаний.
Санкт-Петербург: 1 шт. на 29.09.2026
