ULVAC GHD-031: 30 / 36 л/мин при 50 / 60 Гц, 0,67 Па. Фото, характеристики, электропитание, габариты и кривая откачки изготовителя.
Вакуумные насосы · ULVAC KIKO
ULVAC GHD-031 — маслозаполненный пластинчато-роторный вакуумный насос. Фактическая быстрота откачки 30 / 36 л/мин при 50 / 60 Гц; предельное абсолютное давление 0,67 Па.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принцип действия | Маслозаполненный пластинчато-роторный |
| Фактическая быстрота откачки, 50 / 60 Гц | 30 / 36 л/мин |
| Предельное абсолютное давление | 0,67 Па |
| Мощность электродвигателя | 100 Вт |
| Рекомендуемое масло | R-2 |
| Объём масла | 370 мл |
| Масса | 9,3 кг |
| Входное присоединение | KF16 |
| Выходное присоединение | G3/4 |
| Температура окружающей среды | 7–40 °C |
| Габариты Ш × Д × В | 120 × 288,5 × 163 мм |
| Передача вращения | Магнитная муфта |
Устройство и условия работы
Предельное давление приведено по измерению вакуумметром Пирани. Условия измерения существенны: результаты с другими типами вакуумметров нельзя напрямую подставлять вместо этой паспортной величины.
Масло участвует в работе насоса и требует контроля уровня и состояния. При высоком давлении на входе на выпуске может образовываться масляный туман; выпускной тракт должен оставаться свободным. Давление в подключённой камере зависит также от газовой нагрузки, герметичности и проводимости трубопровода.
Магнитная муфта устраняет уплотнение вращающегося вала в месте передачи момента. Встроенный обратный клапан уменьшает обратный переток масла при остановке; изготовитель не рассматривает его как гарантированное полное отсечение системы.
Характеристики и иллюстрации относятся к обозначению GHD-031 на странице ULVAC KIKO. Для исполнений с дополнительными буквами, например GHD-031B, сверяют отдельную документацию. Конкретные параметры электропитания определяют по шильдику и паспорту насоса.

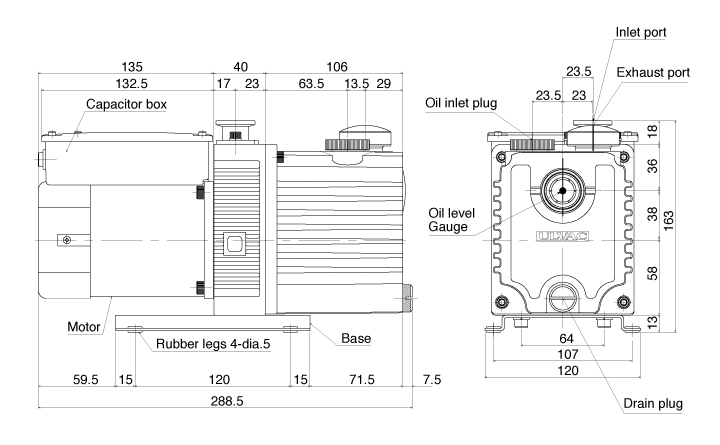

Габариты и присоединения

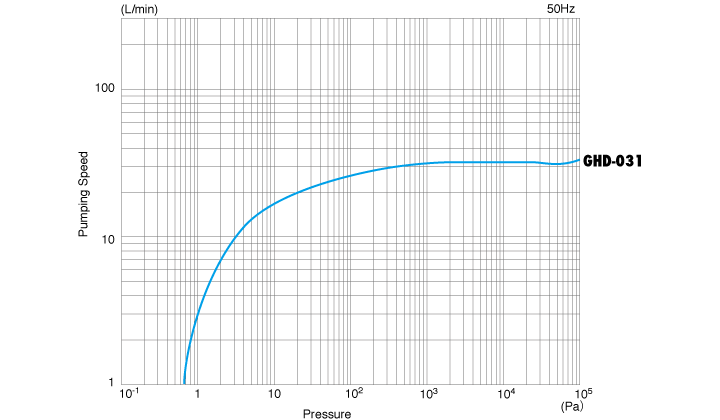

Характеристика откачки
Данные и иллюстрации: ULVAC GHD-031 — данные изготовителя. Проверено 9 сентября 2026 года.
Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.
Применение и комплектация
При выборе GHD-031 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 53. Данные относятся к указанному исполнению и условиям измерения.
Комплект обслуживания
ULVAC KIKO: комплект обслуживания A для GHD-031: оригинальная фотография, исполнение A и подтверждённая изготовителем совместимость.
