Двухступенчатые пластинчато-роторные насосы с масляным уплотнением серий GHD-GLD-GCD
<
Быстрота откачки
1,8 м3/час
30 л/мин
0,5 л/сек
Предельное остаточное давление, мм рт. ст. (Па)
4,7x10-3 (6,3x10-1)
без газобалласта
<
Быстрота откачки
60 м3/час
40 л/мин
0,7 л/сек
Насос в рабочем комплекте и при обслуживании
Для обсуждения насосного комплекта полезны общий вид, маркировка насоса и фотографии входного и выходного присоединений. Отдельно покажите установленные фильтры и доступ к местам обслуживания. Эти сведения дополняют табличные характеристики выбранного исполнения.
На снимках представлены насосы и сервисные наблюдения за маслом. Фотография позволяет зафиксировать внешний вид и уровень в момент осмотра; марку масла, периодичность работ и допустимые режимы берут из руководства соответствующего насоса.

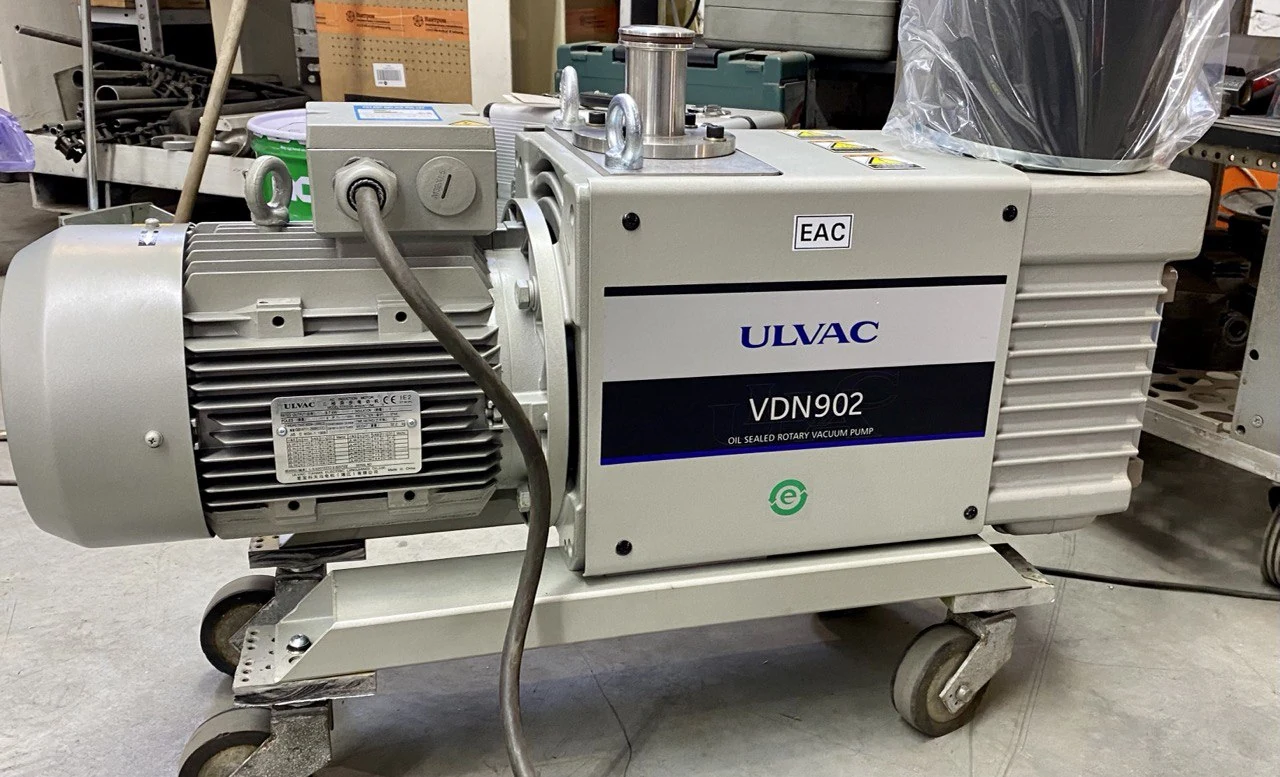

Вакуумный насос ULVAC с маркировкой VDN902.
Вид насоса ULVAC со стороны корпуса и присоединений.

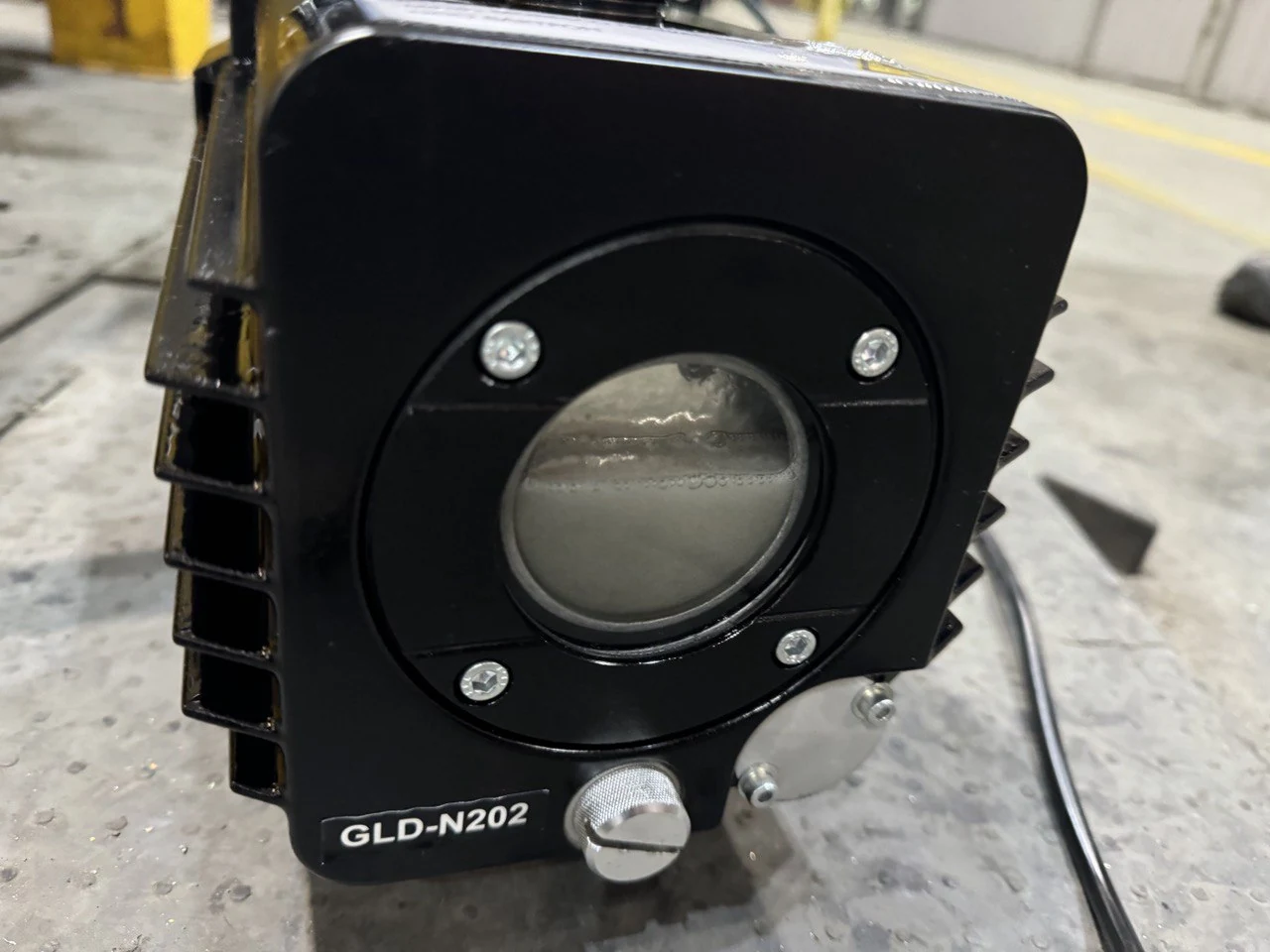

Маслоуказатель и корпус пластинчато-роторного насоса.
Образец масла рядом с насосом при обслуживании.
Образец масла в ёмкости для визуального осмотра.

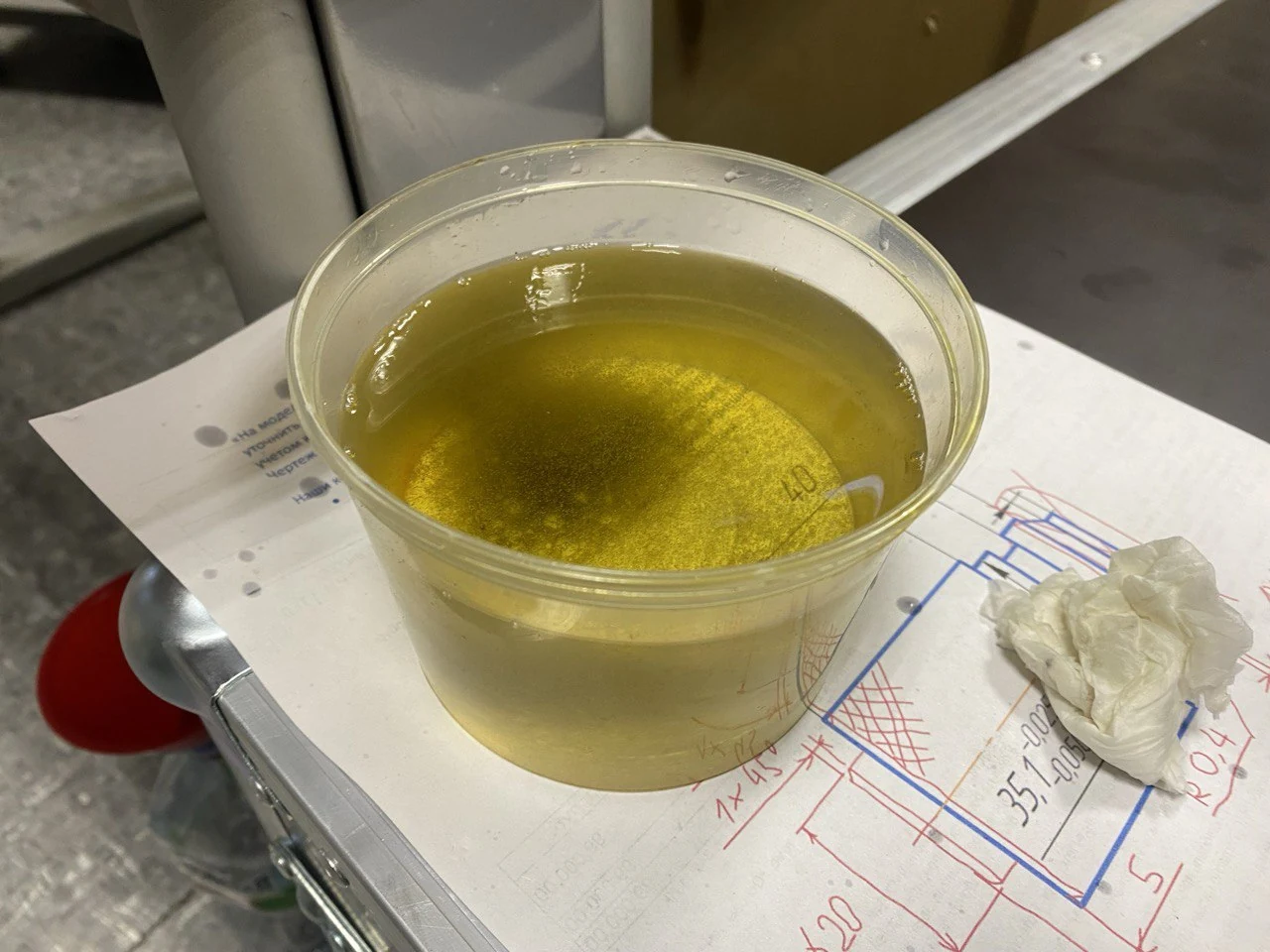

Масло в открытой ёмкости: фиксация внешнего вида.
По теме: Высоковакуумные откачные посты · Техническое обслуживание гелиевых масс-спектрометрических течеискателей
Предельное остаточное давление, мм рт. ст. (Па)
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GLD-051
Быстрота откачки
3 м3/час
50 л/мин
0,8 л/сек
Предельное остаточное давление, мм рт. ст. (Па)*
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GHD-100
6 м3/час
100 л/мин
1,66 л/сек
Предельное остаточное давление, мм рт. ст. (Па)*3
5,0 x10-3 (6,7x10-1)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GLD-137А
Современный эквивалент модели Ulvac GLD-136C
Быстрота откачки
8,1 м3/час
135 л/мин
2,25 л/сек
Предельное остаточное давление, мм рт. ст. (Па)*3
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GLD-137C
Современный эквивалент модели Ulvac GLD-136C
Быстрота откачки
8,1 м3/час
135 л/мин
2,25 л/сек
Предельное остаточное давление, мм рт. ст. (Па)
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GLD-202A
Современный эквивалент модели Ulvac GLD-201A
Быстрота откачки
12 м3/час
200 л/мин
3,33 л/сек
Предельное остаточное давление, мм рт. ст. (Па)
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GLD-202B
Современный эквивалент модели Ulvac GLD-202B
Быстрота откачки
12 м3/час
200 л/мин
3,33 л/сек
Предельное остаточное давление, мм рт. ст. (Па)
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GLD-280B
Быстрота откачки
16,8 м3/час
280 л/мин
4,67 л/сек
Предельное остаточное давление, мм рт. ст. (Па)
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GLD-280A
Быстрота откачки
16,8 м3/час
280 л/мин
4,67 л/сек
Предельное остаточное давление, мм рт. ст. (Па)
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GCD-051X
Быстрота откачки
3 м3/час
50 л/мин
0,83 л/сек
Предельное остаточное давление, мм рт. ст. (Па)
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GCD-136X
Быстрота откачки
8,1 м3/час
135 л/мин
2,25 л/сек
Предельное остаточное давление, мм рт. ст. (Па)
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
Двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением Ulvac GCD-201X
Быстрота откачки
12 м3/час
200 л/мин
3,33 л/сек
Предельное остаточное давление, мм рт. ст. (Па)
5x10-2 (6,7)
с газобалластом
5x10-3 (0,67)
без газобалласта
lab@techeiscatel.ru · +7 (812) 715-00-17
Содержание карточки
Роторные насосы GLD и GHD
Вакуумные насосы
Предсказуемая форвакуумная откачка для лабораторий, испытаний и поддержки высоковакуумных насосов.
| Модель | 50 / 60 Гц | Предельное давление | Масло |
|---|---|---|---|
| GHD-031 | 30 / 36 л/мин | 0,67 Па | R-2 |
| GHD-101 | 100 / 120 л/мин | 0,67 Па | R-2 |
| GLD-040 | 40 / 48 л/мин | 0,67 Па | R-2 |
| GLD-137AA | 135 / 162 л/мин | 0,67 Па | SMR-100 |
| GLD-202BB | 200 / 240 л/мин | 0,67 Па | SMR-100 |
| GLD-280A | 280 / 336 л/мин | 0,67 Па | SMR-200 |
Данные приведены по соответствующим карточкам изготовителя. Для GLD предельное давление указано при закрытом газобалласте; открытие газобалласта меняет достигаемый вакуум. Метод измерения предельного давления также имеет значение при сравнении насосов.
Комплект поставки для рабочего участка
Насос нужного электрического исполнения, рекомендованное масло, входной и выходной переходники, ловушка масляного тумана, запорный клапан и уплотнения. Для работы с парами согласуют режим газобалласта и интервал замены масла по реальным условиям.
Эксплуатационные признаки для диагностики
Рост времени откачки, ухудшение предельного давления, эмульсия в масле, заметный шум, перегрев и выброс масляного тумана требуют проверки. Причиной может быть как насос, так и внешняя утечка, забитый фильтр или недостаточная проводимость магистрали.
GLD-137AA, GLD-137CC и ранние GLD-136 — разные обозначения. Для ЗИП указывают полную модель и серийный номер.
ULVAC GLD и GHD: эксплуатационный подбор
Производительность и электросеть
В таблице раздельно указана быстрота при 50 и 60 Гц. Для российской сети базовым является соответствующее значение 50 Гц при согласованном двигателе. Время откачки определяется рабочей кривой и проводимостью магистрали; номинальный расход нельзя считать постоянным вплоть до предельного давления.
Масло и газовая нагрузка
GHD031/GHD101 и GLD040 используют масло R-2, для GLD137AA/202BB указано SMR-100, для GLD280A — SMR-200. Марку и объём окончательно сверяют по руководству конкретной модификации. При водяном паре оценивают необходимость газобалласта, прогрева и защиты от конденсата.
Монтаж и обслуживание
Насос размещают с доступом к уровнемеру, сливу и фильтру выхлопа. Подводящая труба не должна нагружать патрубок. В регламент включают осмотр масла, проверку обратного клапана, утечек и температуры; изменение цвета или эмульсия требуют выяснения причины, а не только долива.
Карточки моделей и артикулов (6)
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 53, 54. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
