ULVAC GHD-101

ULVAC GHD-101: 100 / 120 л/мин при 50 / 60 Гц, 0,67 Па. Фото, характеристики, электропитание, габариты и кривая откачки изготовителя.

Содержание карточки

Вакуумные насосы · ULVAC KIKO

ULVAC KIKO GHD-101. Оригинальная фотография изготовителя.

ULVAC GHD-101 — маслозаполненный пластинчато-роторный вакуумный насос. Фактическая быстрота откачки 100 / 120 л/мин при 50 / 60 Гц; предельное абсолютное давление 0,67 Па при закрытом газобалласте.

Технические характеристики

Параметр	Значение
Принцип действия	Маслозаполненный пластинчато-роторный
Фактическая быстрота откачки, 50 / 60 Гц	100 / 120 л/мин
Предельное абсолютное давление, газобалласт закрыт	0,67 Па
Предельное давление, газобалласт открыт	6,7 Па
Мощность электродвигателя	300 Вт
Рекомендуемое масло	R-2
Объём масла	1000 мл
Масса	22 кг
Входное присоединение	KF25
Выходное присоединение	G1
Температура окружающей среды	7–40 °C
Габариты Ш × Д × В	150 × 413,5 × 234,5 мм
Передача вращения	Магнитная муфта

Устройство и условия работы

Предельное давление приведено по измерению вакуумметром Пирани. Условия измерения существенны: результаты с другими типами вакуумметров нельзя напрямую подставлять вместо этой паспортной величины.

Масло участвует в работе насоса и требует контроля уровня и состояния. При высоком давлении на входе на выпуске может образовываться масляный туман; выпускной тракт должен оставаться свободным. Давление в подключённой камере зависит также от газовой нагрузки, герметичности и проводимости трубопровода.

Магнитная муфта устраняет уплотнение вращающегося вала в месте передачи момента. Встроенный обратный клапан уменьшает обратный переток масла при остановке; изготовитель не рассматривает его как гарантированное полное отсечение системы.

Характеристики и иллюстрации относятся к обозначению GHD-101 на странице ULVAC KIKO. Для исполнений с дополнительными буквами, например GHD-101D, сверяют отдельную документацию. Конкретные параметры электропитания определяют по шильдику и паспорту насоса.

Габариты и присоединения

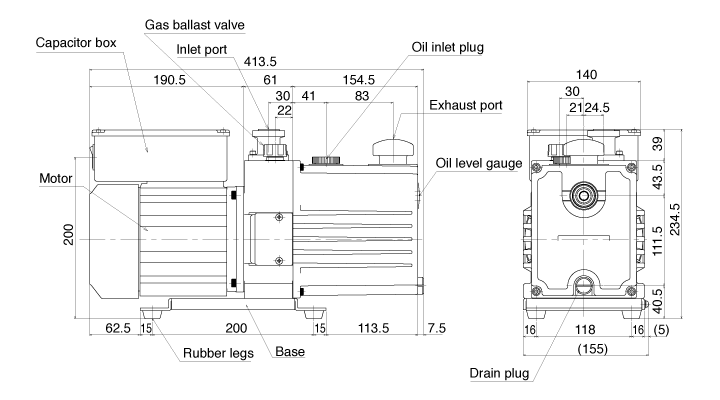

ULVAC KIKO GHD-101. Габаритный чертёж изготовителя.

Характеристика откачки

ULVAC KIKO GHD-101. Зависимость быстроты откачки от давления по данным изготовителя. Частота сети 50 Гц.

Данные и иллюстрации: ULVAC GHD-101 — данные изготовителя. Проверено 9 сентября 2026 года.
