ULVAC GLD-040

ULVAC GLD-040: 40 / 48 л/мин при 50 / 60 Гц, 0,67 Па. Фото, характеристики, электропитание, габариты и кривая откачки изготовителя.

Содержание карточки

Вакуумные насосы · ULVAC KIKO

ULVAC KIKO GLD-040. Оригинальная фотография изготовителя.

ULVAC GLD-040 — маслозаполненный пластинчато-роторный вакуумный насос. Фактическая быстрота откачки 40 / 48 л/мин при 50 / 60 Гц; предельное абсолютное давление 0,67 Па при закрытом газобалласте.

Технические характеристики

Параметр	Значение
Принцип действия	Маслозаполненный пластинчато-роторный
Фактическая быстрота откачки, 50 / 60 Гц	40 / 48 л/мин
Предельное абсолютное давление, газобалласт закрыт	0,67 Па
Предельное давление, газобалласт открыт	6,7 Па
Электродвигатель	Однофазный, 100 В–120 В / 200–240 В 200 Вт, 4 полюса, Capacitor start/run
Ток при полной нагрузке, 50 Гц	4,2 А при 100 В; 4,4 А при 110 В; 4,6 А при 115 В; 5,05 А при 120 В; 2,1 А при 200 В; 2,2 А при 220 В; 2,3 А при 230 В; 2,6 А при 240 В
Ток при полной нагрузке, 60 Гц	3,6 А при 100 В; 3,4 А при 110 В; 3,4 А при 115 В; 3,6 А при 120 В; 1,8 А при 200 В; 1,7 А при 220 В; 1,7 А при 230 В; 1,8 А при 240 В
Рекомендуемое масло	R-2
Объём масла	550–800 мл
Масса	16 кг
Входной фланец	KF25 (DN25 ISO-KF)
Температура окружающей среды	7–40 °C
Габариты Ш × Д × В	150 × 425,5 × 240,5 мм
Число ступеней	2

Устройство и условия работы

Предельное давление приведено по измерению вакуумметром Пирани. Условия измерения существенны: результаты с другими типами вакуумметров нельзя напрямую подставлять вместо этой паспортной величины.

Масло участвует в работе насоса и требует контроля уровня и состояния. При высоком давлении на входе на выпуске может образовываться масляный туман; выпускной тракт должен оставаться свободным. Давление в подключённой камере зависит также от газовой нагрузки, герметичности и проводимости трубопровода.

Двухступенчатая схема и принудительная подача масла обеспечивают работу маслозаполненного узла. Насос может начинать откачку от атмосферного давления, однако изготовитель не допускает длительную непрерывную работу при давлении на входе 10 кПа и выше. При длительной остановке следует выполнить предусмотренный руководством напуск на стороне всасывания.

В двигателе предусмотрена тепловая защита с автоматическим возвратом. После охлаждения возможен самостоятельный повторный запуск, поэтому при срабатывании защиты и обслуживании питание отключают.

Напряжения и токи в таблице относятся к указанной частоте сети. Кабель и вилка питания на странице изготовителя обозначены как не входящие в комплект.

Габариты и присоединения

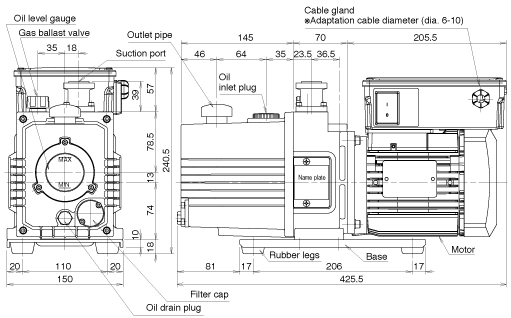

ULVAC KIKO GLD-040. Габаритный чертёж изготовителя.

Характеристика откачки

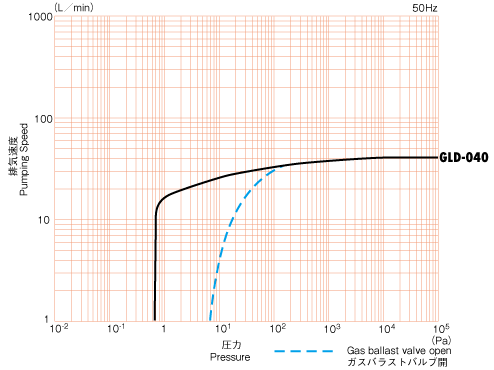

ULVAC KIKO GLD-040. Зависимость быстроты откачки от давления по данным изготовителя. Частота сети 50 Гц.

Данные и иллюстрации: ULVAC GLD-040 — данные изготовителя. Проверено 9 сентября 2026 года.

Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.

Применение и комплектация

При выборе GLD-040 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 53. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
