ULVAC GLD-137AA

ULVAC GLD-137AA: 135 / 162 л/мин при 50 / 60 Гц, 0,67 Па. Фото, характеристики, электропитание, габариты и кривая откачки изготовителя.

Вакуумные насосы · ULVAC KIKO

ULVAC KIKO GLD-137AA. Оригинальная фотография изготовителя.
ULVAC KIKO GLD-137AA. Оригинальная фотография изготовителя.

ULVAC GLD-137AA — маслозаполненный пластинчато-роторный вакуумный насос. Фактическая быстрота откачки 135 / 162 л/мин при 50 / 60 Гц; предельное абсолютное давление 0,67 Па при закрытом газобалласте.

Технические характеристики

ПараметрЗначение
Принцип действияМаслозаполненный пластинчато-роторный
Фактическая быстрота откачки, 50 / 60 Гц135 / 162 л/мин
Предельное абсолютное давление, газобалласт закрыт0,67 Па
Предельное давление, газобалласт открыт6,7 Па
ЭлектродвигательТрёхфазный, 200-240 В / 380-460 В, 400 Вт, 4 полюса
Ток при полной нагрузке, 50 Гц2,1 А при 200 В; 2,2 А при 220 В; 2,3 А при 230 В; 2,5 А при 240 В; 1,3 А при 380 В; 1,3 А при 400 В; 1,4 А при 415 В
Ток при полной нагрузке, 60 Гц2,0 А при 200 В; 1,9 А при 220 В; 1,9 А при 230 В; 2,0 А при 240 В; 1,1 А при 380 В; 1,1 А при 400 В; 1,15 А при 440 В; 1,2 А при 460 В
Рекомендуемое маслоSMR-100
Объём масла1000 мл
Масса26 кг
Входной фланецKF25 (DN25 ISO-KF)
Температура окружающей среды7–40 °C
Габариты Ш × Д × В170 × 485,5 × 240 мм
Число ступеней2

Устройство и условия работы

Предельное давление приведено по измерению вакуумметром Пирани. Условия измерения существенны: результаты с другими типами вакуумметров нельзя напрямую подставлять вместо этой паспортной величины.

Масло участвует в работе насоса и требует контроля уровня и состояния. При высоком давлении на входе на выпуске может образовываться масляный туман; выпускной тракт должен оставаться свободным. Давление в подключённой камере зависит также от газовой нагрузки, герметичности и проводимости трубопровода.

Двухступенчатая схема и принудительная подача масла обеспечивают работу маслозаполненного узла. Насос может начинать откачку от атмосферного давления, однако изготовитель не допускает длительную непрерывную работу при давлении на входе 10 кПа и выше. При длительной остановке следует выполнить предусмотренный руководством напуск на стороне всасывания.

У трёхфазного исполнения нет встроенной защиты электродвигателя: требуется внешнее защитное устройство, выбранное по схеме подключения и току двигателя.

Напряжения и токи в таблице относятся к указанной частоте сети. Кабель и вилка питания на странице изготовителя обозначены как не входящие в комплект.

Габариты и присоединения

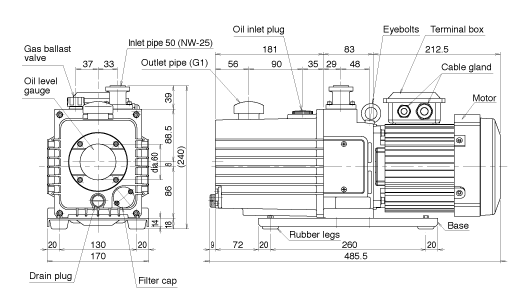

ULVAC KIKO GLD-137AA. Габаритный чертёж изготовителя.
ULVAC KIKO GLD-137AA. Габаритный чертёж изготовителя.

Характеристика откачки

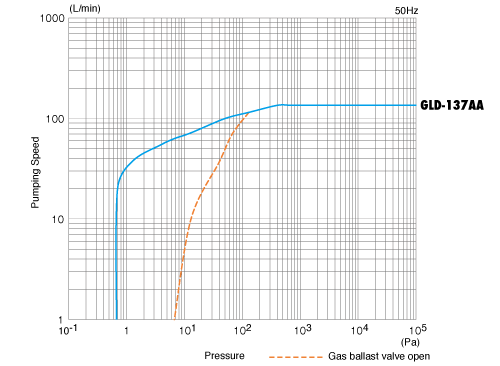

ULVAC KIKO GLD-137AA. Зависимость быстроты откачки от давления по данным изготовителя. Частота сети 50 Гц.
ULVAC KIKO GLD-137AA. Зависимость быстроты откачки от давления по данным изготовителя. Частота сети 50 Гц.

Данные и иллюстрации: ULVAC GLD-137AA — данные изготовителя. Проверено 9 сентября 2026 года.

Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.

Применение и комплектация

При выборе GLD-137AA учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Связанный материал: Роторные насосы GLD и GHD

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 53. Данные относятся к указанному исполнению и условиям измерения.
