ULVAC GLD-202BB

ULVAC GLD-202BB: 200 / 240 л/мин при 50 / 60 Гц, 0,67 Па. Фото, характеристики, электропитание, габариты и кривая откачки изготовителя.

Содержание карточки

Вакуумные насосы · ULVAC KIKO

ULVAC KIKO GLD-202BB. Оригинальная фотография изготовителя.

ULVAC GLD-202BB — маслозаполненный пластинчато-роторный вакуумный насос. Фактическая быстрота откачки 200 / 240 л/мин при 50 / 60 Гц; предельное абсолютное давление 0,67 Па при закрытом газобалласте.

Технические характеристики

Параметр	Значение
Принцип действия	Маслозаполненный пластинчато-роторный
Фактическая быстрота откачки, 50 / 60 Гц	200 / 240 л/мин
Предельное абсолютное давление, газобалласт закрыт	0,67 Па
Предельное давление, газобалласт открыт	6,7 Па
Электродвигатель	Однофазный, 100–120 В / 200–240 В, 550 Вт, 4 полюса
Ток при полной нагрузке, 50 Гц	8,2 А при 100–120 В; 4,1 А при 200–240 В
Ток при полной нагрузке, 60 Гц	7,9 А при 100–120 В; 3,9 А при 200–240 В
Рекомендуемое масло	SMR-100
Объём масла	1100 мл
Масса	31 кг
Входной фланец	KF25 (DN25 ISO-KF)
Температура окружающей среды	7–40 °C
Габариты Ш × Д × В	170 × 515,5 × 249,5 мм
Число ступеней	2

Устройство и условия работы

Предельное давление приведено по измерению вакуумметром Пирани. Условия измерения существенны: результаты с другими типами вакуумметров нельзя напрямую подставлять вместо этой паспортной величины.

Масло участвует в работе насоса и требует контроля уровня и состояния. При высоком давлении на входе на выпуске может образовываться масляный туман; выпускной тракт должен оставаться свободным. Давление в подключённой камере зависит также от газовой нагрузки, герметичности и проводимости трубопровода.

Двухступенчатая схема и принудительная подача масла обеспечивают работу маслозаполненного узла. Насос может начинать откачку от атмосферного давления, однако изготовитель не допускает длительную непрерывную работу при давлении на входе 10 кПа и выше. При длительной остановке следует выполнить предусмотренный руководством напуск на стороне всасывания.

В двигателе предусмотрена тепловая защита с автоматическим возвратом. После охлаждения возможен самостоятельный повторный запуск, поэтому при срабатывании защиты и обслуживании питание отключают.

Напряжения и токи в таблице относятся к указанной частоте сети. Кабель и вилка питания на странице изготовителя обозначены как не входящие в комплект.

Габариты и присоединения

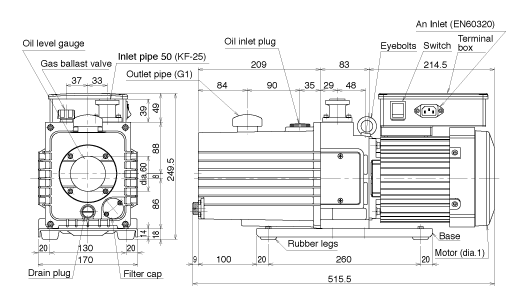

ULVAC KIKO GLD-202BB. Габаритный чертёж изготовителя.

Характеристика откачки

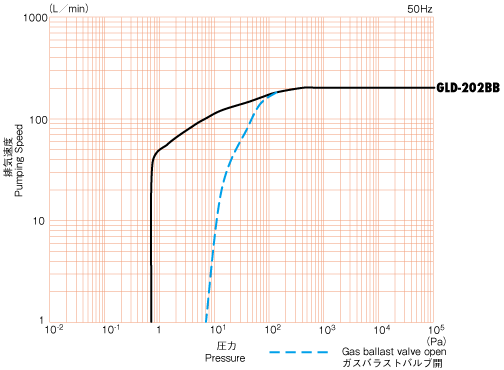

ULVAC KIKO GLD-202BB. Зависимость быстроты откачки от давления по данным изготовителя. Частота сети 50 Гц.

Данные и иллюстрации: ULVAC GLD-202BB — данные изготовителя. Проверено 9 сентября 2026 года.

Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.

Применение и комплектация

При выборе GLD-202BB учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 53. Данные относятся к указанному исполнению и условиям измерения.
