Вакуумметр Instrue PVC410 — Пирани и холодный катод, RJ45

Instrue PVC410 — комбинированный вакуумметр Пирани/Пеннинга для диапазона 10⁻⁵–10⁵ Па по воздуху и азоту. Стандартный фланец KF25; компактный преобразователь с RJ45.

Содержание карточки

Вакуумметры и датчики вакуума

PVC410 — оригинальная фотография из заводского руководства EN V1; показано исполнение с KF25.
PVC410 — оригинальная фотография из заводского руководства EN V1; показано исполнение с KF25.

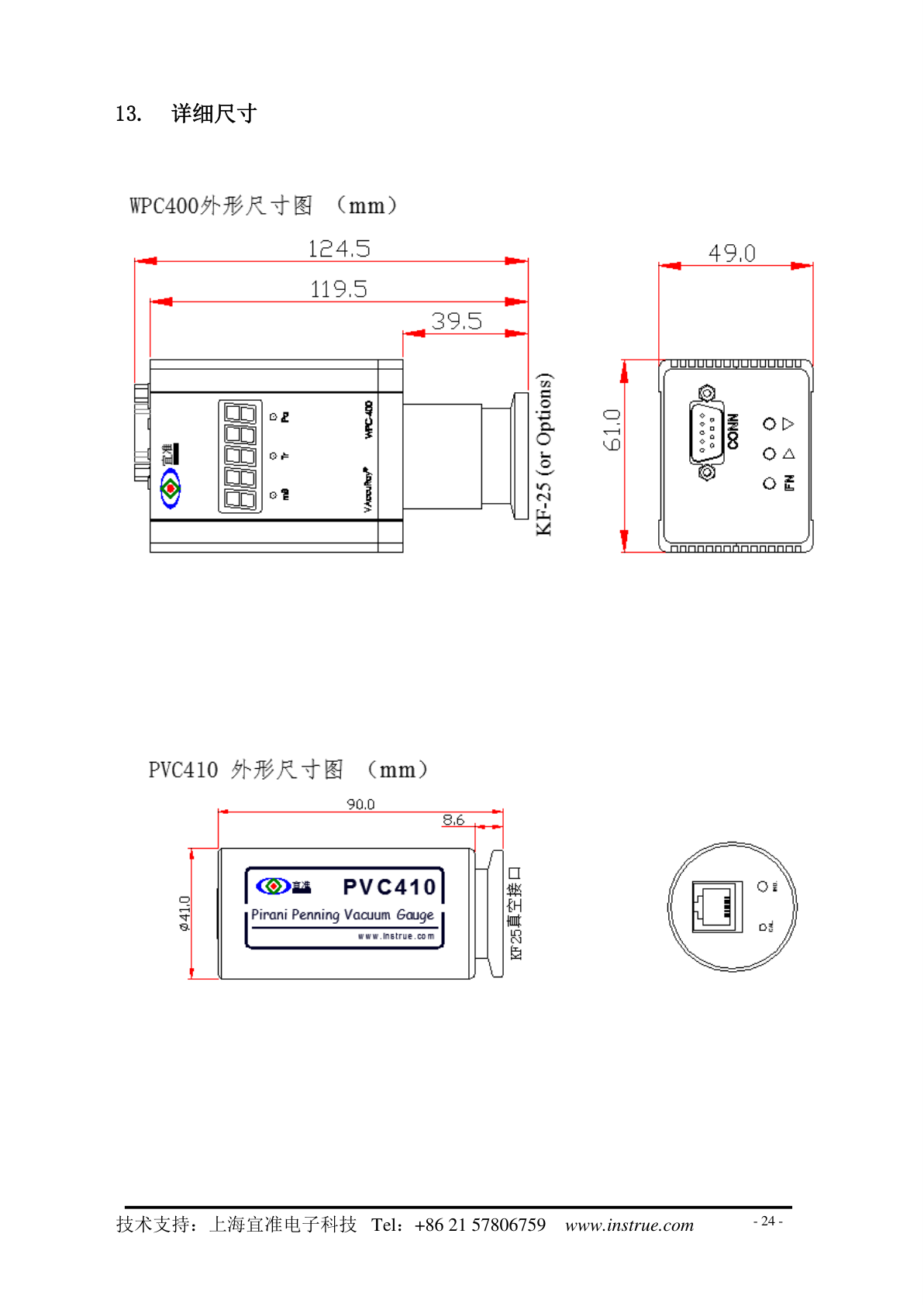

Габаритный лист EN V1: WPC400 сверху, PVC410 снизу. Размеры двух моделей различаются.
Габаритный лист EN V1: WPC400 сверху, PVC410 снизу. Размеры двух моделей различаются.

Технические характеристики

ПараметрЗначение
Принцип измеренияПирани + холодный катод Пеннинга
Диапазон измерения, воздух и азот10⁻⁵…10⁵ Па
Точность по EN V1: 10⁻⁵…10⁻⁴ Па±35 %
Точность по EN V1: 10⁻⁴…10⁴ Па±25 %
Точность по EN V1: 10⁴…10⁵ Па±50 %
Повторяемость: 10⁻⁵…10³ Па±5 %
Повторяемость: 10³…10⁵ Па±25 %
Допустимое абсолютное давлениеДо 1,5 × 10⁵ Па; не рабочий диапазон
Время отклика по EN V1< 50 мс
Рабочая температура и влажность0…+45 °C; 5–85 %, без конденсации
Условия хранения−40…+75 °C; 5–90 %, без конденсации
Индикация по EN V1Без встроенного дисплея
Пороговые выходы по EN V1Не предусмотрены в описанном исполнении
Цифровой интерфейс по EN V1RS485, Modbus RTU, 9600 бод
Аналоговый выход0–10 В DC; преобразование давления логарифмическое
Электрический разъём по EN V1RJ45 / FCC-68
Питание по EN V116–32 В DC; строка питания указывает 0,5 А
Максимальная мощность2,5 Вт
Степень защитыIP40, IEC 529
Стандартное вакуумное присоединениеDN25 ISO-KF
Варианты фланца по EN V1KF25; KF40; CF25; CF35 — отдельные заказные исполнения
Масса с KF25310 г
Материалы в контакте с вакуумомSS304, ковар, вольфрам, стекло
Габариты по размерному листуДлина 90 мм, диаметр 41 мм

Устройство, исполнение и условия применения

Прибор объединяет тепловой канал Пирани и магниторазрядный канал с холодным катодом. Показания зависят от вида газа; диапазон и точность в таблице относятся к воздуху и азоту. Газовые поправки и момент включения высоковольтного канала проверяют по руководству.

Источник таблицы — совместное руководство WPC400/PVC410 EN V1. Для PVC410 использована его отдельная колонка: RJ45, отсутствие дисплея и пороговых выходов, отклик менее 50 мс. Эти свойства нельзя переносить с WPC400, у которого есть дисплей, два выхода и разъём D-Sub 9.

Ранее в карточке было указано KF16. Заводская таблица и размерный лист подтверждают стандартный KF25. Иные фланцы выбирают по полному коду.

Диапазон 0–10 В описывает электрический интерфейс, а давление зависит от напряжения логарифмически. Линейная формула CMG500 к этому прибору не применяется. При интеграции проверяют используемые единицы и коэффициенты из руководства.

RJ45 у PVC410 обозначает форму разъёма, а не Ethernet. По EN V1 контакты 7/8 используются для RS485, но распайку нельзя переносить на другое исполнение или редакцию. Кабель и блок питания подбирают по схеме конкретного прибора.

В таблице EN V1 указан диапазон питания 16–32 В и мощность 2,5 Вт. Указанные в той же строке 0,5 А не представлены здесь как измеренный постоянный ток потребления. Соединения выполняют при снятом питании.

Приведены оригинальная фотография и полный размерный лист. На общем листе WPC400 расположен сверху, PVC410 снизу; использовать нужно соответствующую модель.

10⁻⁸ Па и KF16 из русской страницы поставщика не подтверждаются: оба заводских руководства указывают 10⁻⁵…10⁵ Па и KF25. Совместимость сменного зонда PG-400 не подтверждена модельным перечнем этих руководств и не представлена как установленный факт.

CN V4 задаёт другую систему заказа PVC410 XXXX: интерфейс и выходы зависят от комплектации. В его схеме стандартного RJ45 контакты 7/8 обозначены NC, тогда как EN V1 использует их для RS485. Также различаются питание, точность и отклик. Поэтому EN V1 и CN V4 нельзя использовать взаимозаменяемо для подключения; код и паспорт экземпляра обязательны.

Исходные материалы: WPC400/PVC410 — руководство EN V1 — стр. 2 PDF · PVC410 — руководство CN V4, отличия заказных исполнений — стр. 2 PDF. Проверено 9 сентября 2026 года. Редакция и применимость источников, различия исполнений и документов пояснены в описании.
