Instrue WPC400 — комбинированный вакуумметр Пирани/Пеннинга для диапазона 10⁻⁵–10⁵ Па по воздуху и азоту. Стандартный фланец KF25; локальная LED-индикация и два пороговых выхода.
Содержание карточки
Вакуумметры и датчики вакуума
Технические характеристики
| Параметр | Значение |
|---|---|
| Принцип измерения | Пирани + холодный катод Пеннинга |
| Диапазон измерения, воздух и азот | 10⁻⁵…10⁵ Па |
| Точность по EN V1: 10⁻⁵…10⁻⁴ Па | ±35 % |
| Точность по EN V1: 10⁻⁴…10⁴ Па | ±25 % |
| Точность по EN V1: 10⁴…10⁵ Па | ±50 % |
| Повторяемость: 10⁻⁵…10³ Па | ±5 % |
| Повторяемость: 10³…10⁵ Па | ±25 % |
| Допустимое абсолютное давление | До 1,5 × 10⁵ Па; не рабочий диапазон |
| Время отклика по EN V1 | < 100 мс |
| Рабочая температура и влажность | 0…+45 °C; 5–85 %, без конденсации |
| Условия хранения | −40…+75 °C; 5–90 %, без конденсации |
| Индикация по EN V1 | Пятиразрядный LED-дисплей; переключаемые единицы |
| Пороговые выходы по EN V1 | Два канала; 60 В DC, 0,5 А |
| Цифровой интерфейс по EN V1 | RS485, Modbus RTU, 9600 бод |
| Аналоговый выход | 0–10 В DC; преобразование давления логарифмическое |
| Электрический разъём по EN V1 | D-Sub 9 pin, male |
| Питание по EN V1 | 16–32 В DC; строка питания указывает 0,5 А |
| Максимальная мощность | 2,5 Вт |
| Степень защиты | IP40, IEC 529 |
| Стандартное вакуумное присоединение | DN25 ISO-KF |
| Варианты фланца по EN V1 | KF25; KF40; CF25; CF35 — отдельные заказные исполнения |
| Масса с KF25 | 420 г |
| Материалы в контакте с вакуумом | SS304, ковар, вольфрам, стекло |
| Габариты по размерному листу | Высота 124,5 мм, ширина 61 мм, глубина 49 мм |
Устройство, исполнение и условия применения
Прибор объединяет тепловой канал Пирани и магниторазрядный канал с холодным катодом. Показания зависят от вида газа; диапазон и точность в таблице относятся к воздуху и азоту. Газовые поправки и момент включения высоковольтного канала проверяют по руководству.
Источник таблицы — совместное руководство WPC400/PVC410 EN V1. Для PVC410 использована его отдельная колонка: RJ45, отсутствие дисплея и пороговых выходов, отклик менее 50 мс. Эти свойства нельзя переносить с WPC400, у которого есть дисплей, два выхода и разъём D-Sub 9.
Ранее в карточке было указано KF16. Заводская таблица и размерный лист подтверждают стандартный KF25. Иные фланцы выбирают по полному коду.
Диапазон 0–10 В описывает электрический интерфейс, а давление зависит от напряжения логарифмически. Линейная формула CMG500 к этому прибору не применяется. При интеграции проверяют используемые единицы и коэффициенты из руководства.
RJ45 у PVC410 обозначает форму разъёма, а не Ethernet. По EN V1 контакты 7/8 используются для RS485, но распайку нельзя переносить на другое исполнение или редакцию. Кабель и блок питания подбирают по схеме конкретного прибора.
В таблице EN V1 указан диапазон питания 16–32 В и мощность 2,5 Вт. Указанные в той же строке 0,5 А не представлены здесь как измеренный постоянный ток потребления. Соединения выполняют при снятом питании.

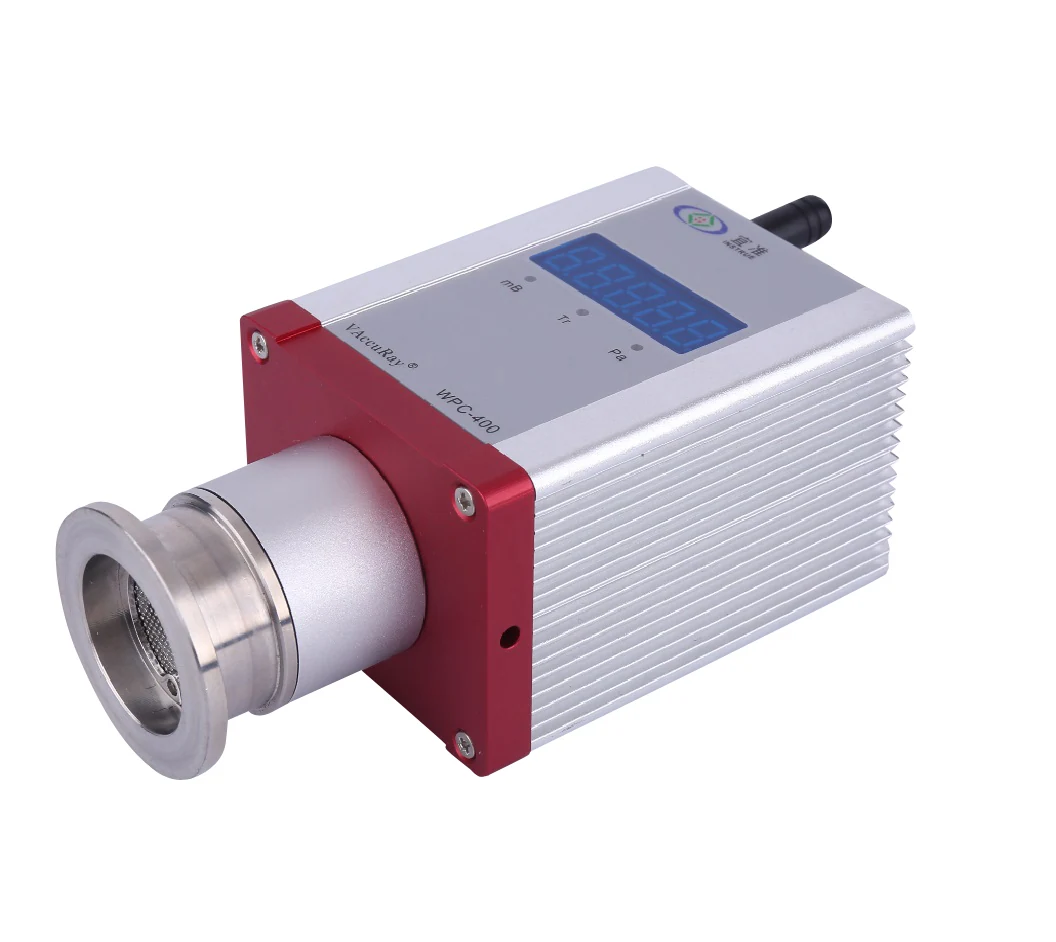

Приведены оригинальная фотография и полный размерный лист. На общем листе WPC400 расположен сверху, PVC410 снизу; использовать нужно соответствующую модель.
По сравнению с прежней карточкой исправлены питание, разъём, масса и стандартный фланец. Отдельный трёхконтактный разъём питания и скорость RS485 до 115200 бод в EN V1 не подтверждены. Кабель CBL001-02 и зонд PG-400 не представлены как безусловно совместимые без проверки конкретного измерительного канала.
Таблица EN V1 приводит высоту 130 мм и неполную строку остальных габаритов; размерный лист показывает 124,5 × 61 × 49 мм. В таблице карточки явно указаны размеры с чертежа. Для монтажа сверяют редакцию механического исполнения.
Исходные материалы: WPC400/PVC410 — руководство EN V1 — стр. 2 PDF. Проверено 9 сентября 2026 года. Редакция и применимость источников, различия исполнений и документов пояснены в описании.
Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.
