Найдено: 55 · Страница 2 из 3
XST STKS-280 — компактный диффузионный откачной пост
STKS-280 — компактный пост XST для высоковакуумной откачки трубчатых печей, небольших сосудов и процессов вакуумной герметизации стеклянных трубок. Сочетает диффузионную и пластинчато-роторную ступени.
Быстрота основной ступени: ≥280 л/с (≥1008 м³/ч)
Быстрота форвакуумной ступени: 3 л/с (10,8 м³/ч)
Предельное остаточное давление: 2,5 × 10⁻⁴ Па по таблице изготовителя
XST STKS-580 — двух- и трёхступенчатый диффузионный агрегат
STKS-580 — диффузионный агрегат XST для откачки вакуумных печей и технологических камер. В серии предусмотрены двухступенчатая схема и трёхступенчатая схема с насосом Рутса.
Быстрота откачки: 580 л/с (2088 м³/ч)
Предельное остаточное давление: ≤1,5 × 10⁻⁴ Па без газовой нагрузки
Форвакуумный насос: 14 л/с; опции 18 и 25 л/с
XST STLJ-70 — вакуумный агрегат с насосом Рутса
STLJ-70 — агрегат XST для быстрой откачки герметичных сосудов от атмосферного давления до форвакуума. Насос Рутса повышает быстроту откачки совместно с пластинчато-роторным насосом.
Быстрота насоса Рутса: 70 л/с (252 м³/ч)
Форвакуумный насос: исходная запись: 60 м³/ч (15 л/с); значения в источнике неэквивалентны
Предельное остаточное давление: ≤0,1 Па без газовой нагрузки

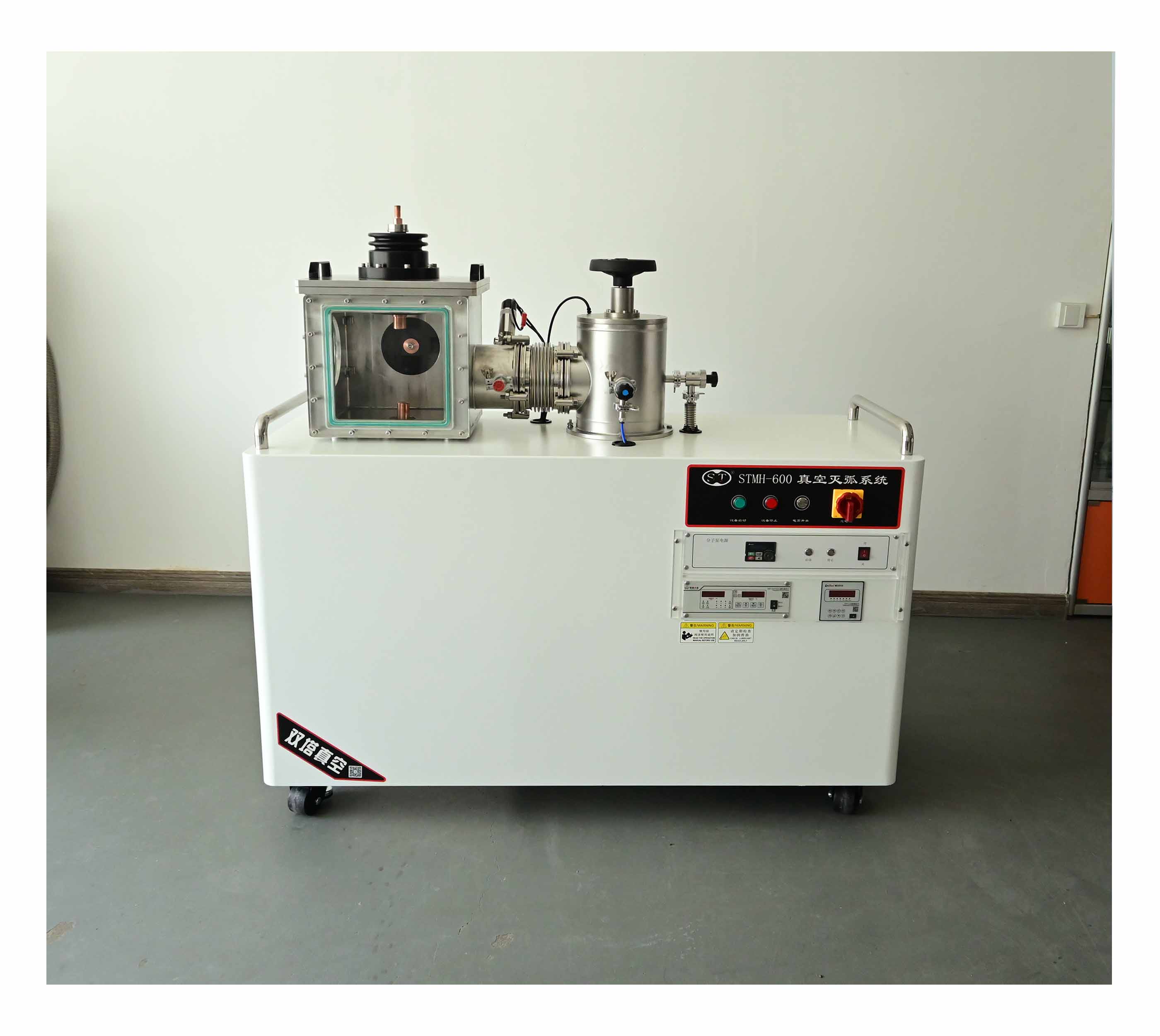

XST STMH-600 — вакуумная система для испытаний дугогашения
STMH-600 — интегрированная вакуумная система XST для исследований дугогашения и испытаний контактных узлов. Создаёт высоковакуумную среду с контролем давления и перемещением подвижного контакта.
Быстрота основной ступени: ≥600 л/с (≥2160 м³/ч)
Быстрота форвакуумной ступени: 6 л/с (21,6 м³/ч)
Предельное остаточное давление: ≤4 × 10⁻⁴ Па

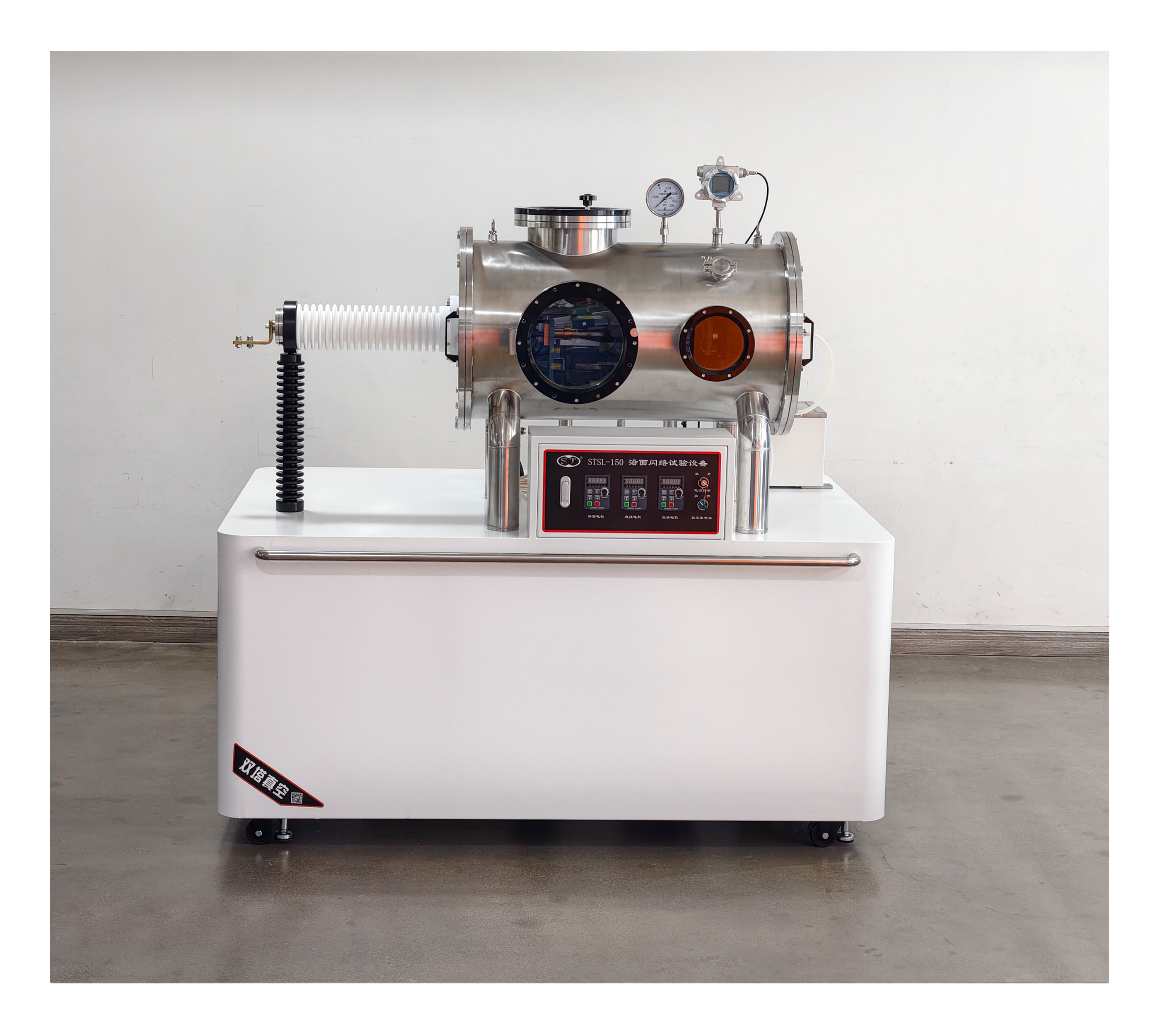

XST STSL-150 — установка испытаний поверхностного перекрытия
STSL-150 — специальная установка XST для исследования поверхностного перекрытия изоляционных материалов в вакууме и газовой среде при разных температурах.
Быстрота откачки: 9 л/с (32,4 м³/ч)
Предельное остаточное давление: ≤20 Па без газовой нагрузки
Наибольшее напряжение камеры: ≤150 кВ DC при SF₆ внутри камеры под атмосферным давлением
XST — автоматическая установка горячей откачки с насосом STFB-4200
Автоматическая установка XST типа 4200 предназначена для вакуумирования теплоизоляции LNG-баллонов и сосудов Дьюара при изготовлении и ремонте. STFB-4200 — обозначение молекулярного насоса в её составе, а не самостоятельное подтверждение модели всего комплекса.
Молекулярный насос: STFB-4200, комбинированный, с водяным охлаждением
Быстрота молекулярного насоса: 4200 л/с (15 120 м³/ч)
Пластинчато-роторные насосы: Два STP-90B по описанию; по 25 л/с (90 м³/ч)
Вакуумная система Ликлаб SSH-MBS
Вакуумная система Ликлаб SSH-MBS

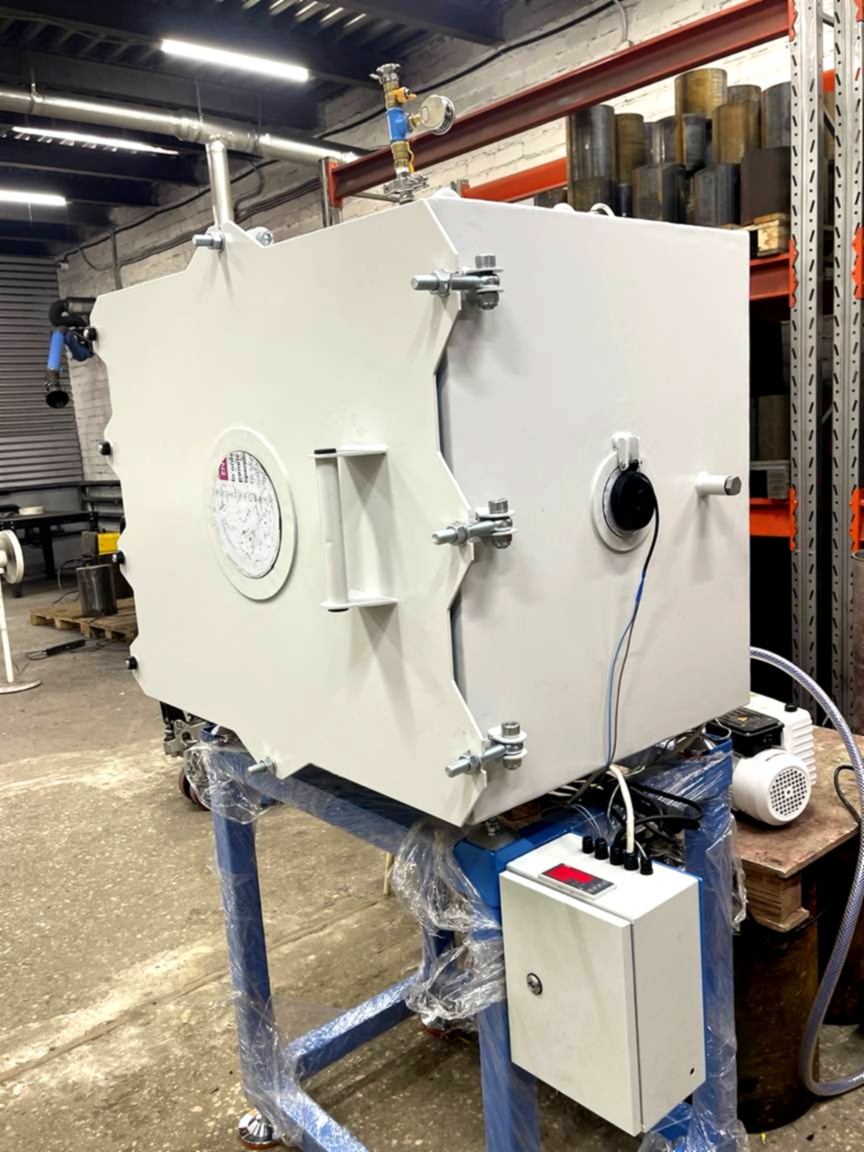

Вакуумный шкаф с нагревом Ликлаб-288
Ликлаб-288 — вакуумный шкаф для заливки и дегазации компаундов с нагревом. Фотография изготовленной конструкции и опубликованные требования к рабочей камере.
Остаточное давление в шкафу — требование проекта: Не более 2 мбар
Нагрев — требование проекта: До +120 °C
Размер рабочей камеры — требование проекта: Не менее 800 × 600 × 600 мм
Высоковакуумные откачные посты KYKY FJ-620 (620 л/с, 5×10-5 Па)
Тип: Турбомолекулярная насосная станция
Входной фланец: DN150 CF / DN150 ISO-K
Выходной фланец: DN40 ISO-KF
Высоковакуумный откачной пост CBVAC JFJ-2201
JFJ-2201 — откачной пост с турбомолекулярной и форвакуумной ступенями. Варианты состава, таблица поставщика, измерение давления и подключения вакуумной системы.
Модель турбомолекулярного насоса — данные поставщика: JFB-250/2201
Быстрота действия (по N₂) — данные поставщика: ≥ 2050 л/с
Впускной фланец — данные поставщика: DN250 ISO-K (LF) или CF
Высоковакуумный откачной пост CBVAC JFJ-301
JFJ-301 — откачной пост с турбомолекулярной и форвакуумной ступенями. Варианты состава, таблица поставщика, измерение давления и подключения вакуумной системы.
Модель турбомолекулярного насоса — данные поставщика: JFB-100/301
Быстрота действия по N₂ — данные поставщика: > 300 л/с
Впускной фланец к объекту — данные поставщика: DN100 ISO-K (LF) или CF по указанной турбоступени; переходники согласуются отдельно
Высоковакуумный откачной пост CBVAC JFJ-401
JFJ-401 — откачной пост с турбомолекулярной и форвакуумной ступенями. Варианты состава, таблица поставщика, измерение давления и подключения вакуумной системы.
Модель турбомолекулярного насоса — данные поставщика: JFB-160/401
Быстрота действия по N₂ — данные поставщика: > 460 л/с
Впускной фланец к объекту — данные поставщика: DN160 ISO-K (LF) или CF по указанной турбоступени; переходники согласуются отдельно
Высоковакуумный откачной пост CBVAC JFJ-701
JFJ-701 — откачной пост с турбомолекулярной и форвакуумной ступенями. Варианты состава, таблица поставщика, измерение давления и подключения вакуумной системы.
Модель турбомолекулярного насоса — данные поставщика: JFB-160/701
Быстрота действия по N₂ — данные поставщика: ≥ 650 л/с
Впускной фланец к объекту — данные поставщика: DN160 ISO-K (LF) или CF
Турбомолекулярная насосная станция KYKY FJ-110
KYKY FJ-110 — турбомолекулярная откачная станция. Каталожная быстрота по азоту 110 л/с; вход KF25. Форвакуумная ступень: RV4. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: KF25
Выходное соединение станции: KF25
Турбомолекулярная насосная станция KYKY FJ-150
KYKY FJ-150 — турбомолекулярная откачная станция. Каталожная быстрота по азоту 140 л/с; вход KF25. Форвакуумная ступень: RV4. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: KF25
Выходное соединение станции: KF25
Турбомолекулярная насосная станция KYKY FJ-700
KYKY FJ-700 — турбомолекулярная откачная станция. Каталожная быстрота по азоту 700 л/с; вход KF25 и KF40. Форвакуумная ступень: RV-6. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: KF25 и KF40
Выходное соединение станции: KF25
Турбомолекулярная насосная станция KYKY FJ-80
KYKY FJ-80 — турбомолекулярная откачная станция. Каталожная быстрота по азоту 62 л/с; вход DN63 ISO-K или DN63 CF. Форвакуумная ступень: GHD-031B. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: DN63 ISO-K или DN63 CF
Выходное соединение станции: Быстросъёмное соединение Ø8 мм
Турбомолекулярные насосные станции KYKY FJ-300 и FJ-300G
KYKY FJ-300 / FJ-300G — турбомолекулярная откачная станция. Каталожная быстрота по азоту 296 л/с; вход KF25. Форвакуумная ступень: RV4 — FJ-300; VPSL15 — FJ-300G. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: KF25
Выходное соединение станции: KF25
Вакуумные системы XST Vacuum
Вакуумные системы XST: откачные посты, установки для криогенных сосудов, измерительные и испытательные комплексы. Сравните назначение и перейдите к характеристикам конкретного исполнения.
STFJ-600: XST STFJ-600 — установка испытаний при вакууме и избыточном давлении
STDG-600D: XST STDG-600D — шестипозиционный высоковакуумный откачной пост
STFJ-2000Q: XST STFJ-2000Q — высоковакуумная система с камерой

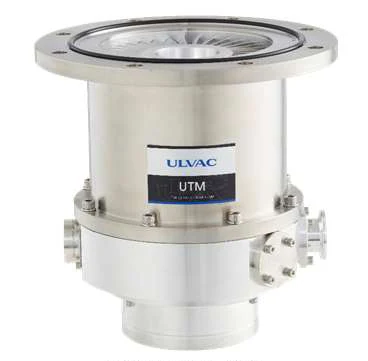

Высокий и сверхвысокий вакуум ULVAC
Турбомолекулярная, криогенная, диффузионная и ионная откачка для разных газовых нагрузок.
UTM с магнитными подшипниками: Турбомолекулярные насосы с отдельным контроллером.
UTM-MI: Турбомолекулярная откачка со встроенным управлением.
YTP70A-D: Компактный высоковакуумный агрегат; в каталоге указана быстрота откачки по N₂ 70 л/с.

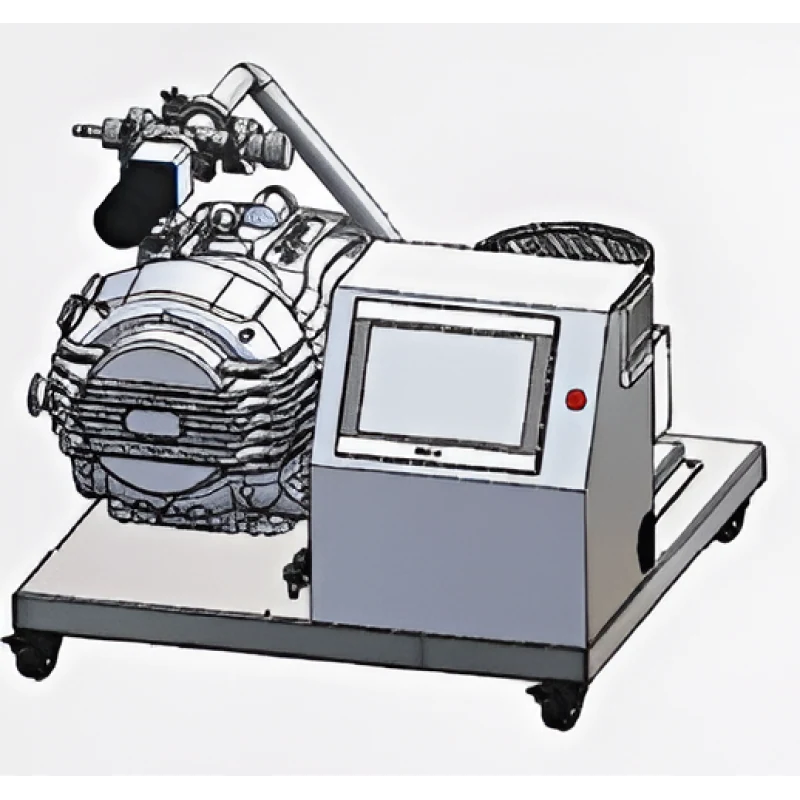

Высоковакуумные посты JFJ
Комплектная откачка от атмосферы до высокого вакуума с согласованными насосными ступенями.

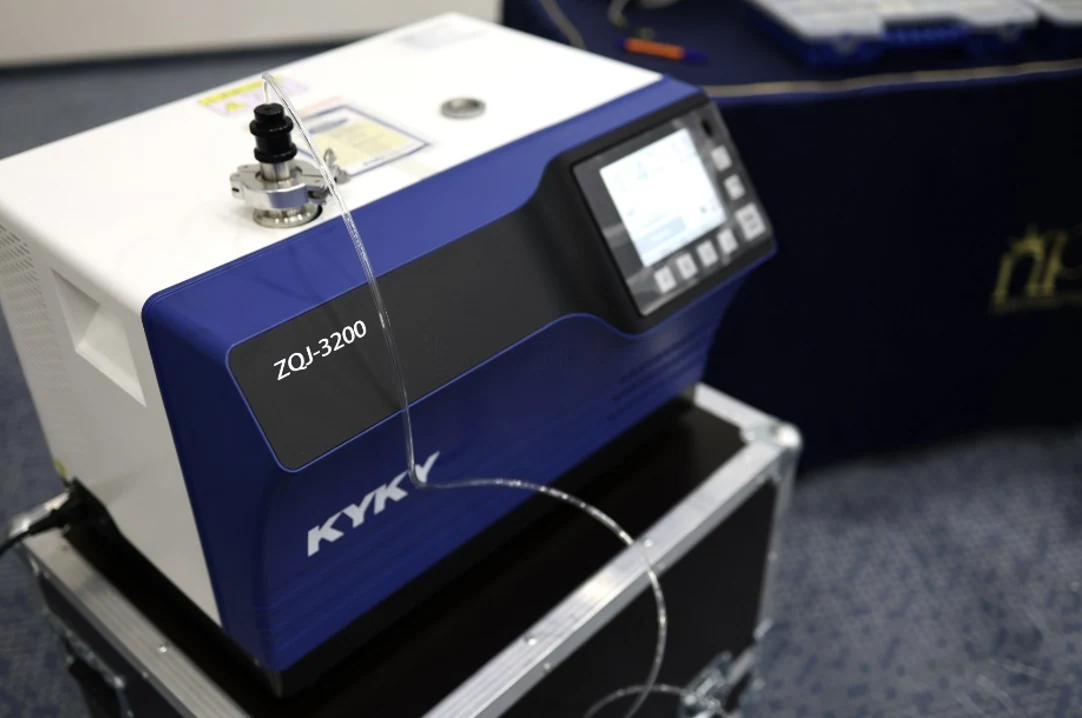

Гелиевый контроль с оборудованием KYKY
Течеискатели, откачка и измерители для лабораторий и производственных испытательных участков.
Изготовление вакуумных камер
Камера, откачка и температурное воздействие подбираются под изделие и технологический процесс.

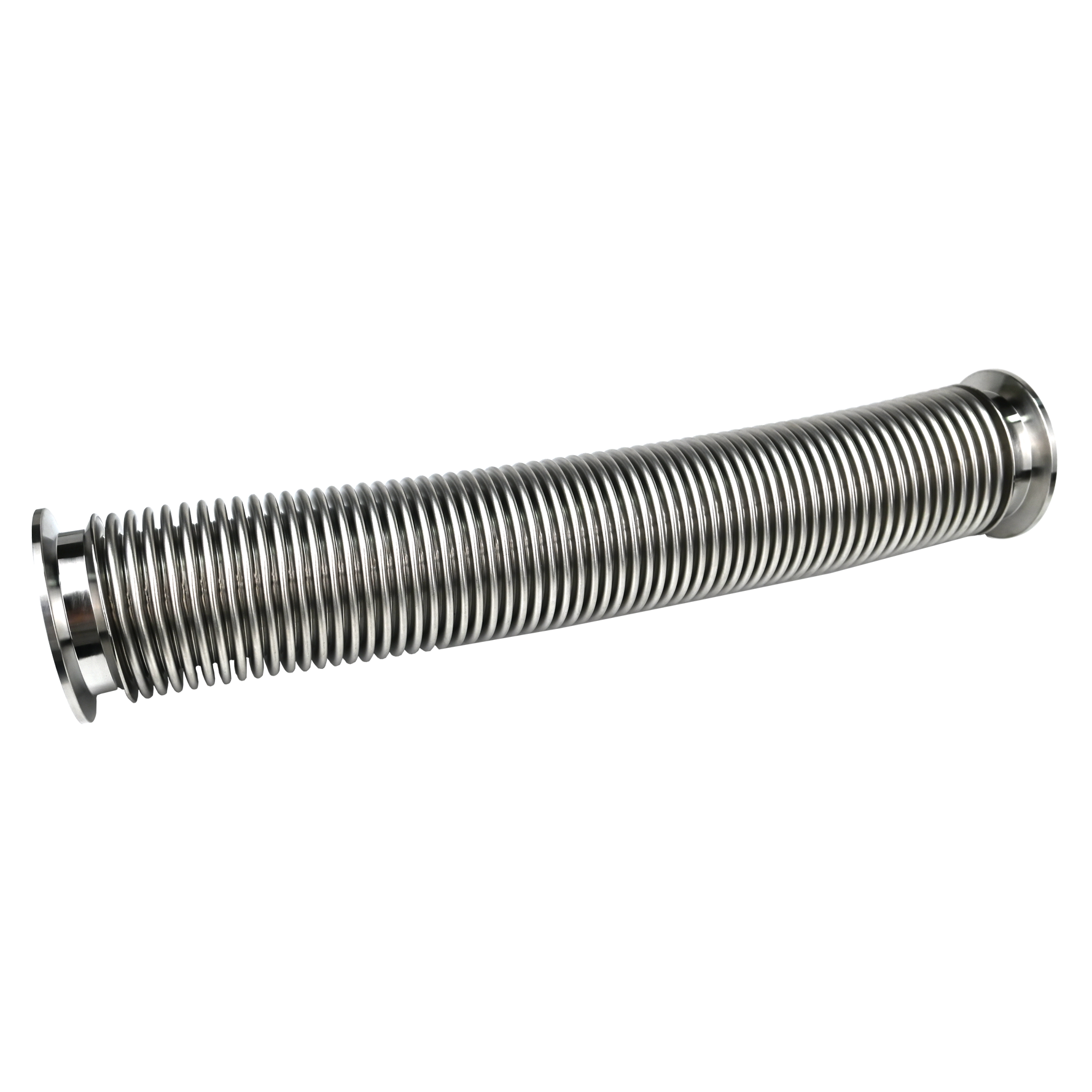

Измерение и компоненты XST Vacuum
Измерительные приборы, арматура, сильфоны и фильтры для комплектации систем XST. Для каждого узла проверяют изготовителя, модель, присоединения и рабочие условия.
ZDR ZDF ZDY ZDM: Тепловые, комбинированные, пьезорезистивные и ёмкостные измерительные семейства.
ZJ-27 ZJ-52T ZJ-1C ZJ-1P: Измерительные лампы и датчики разных изготовителей; сохраняют производителя и модель.
M007 NTS-4046DV DV: Термопарное и низкотемпературное измерение по конкретному исполнению.
