Технический каталог оборудования — Страница 9
Течеискатели, вакуумная техника и средства измерений.
Разделы каталога
Найдено: 355 · Страница 9 из 15
Соединения KF ISO и CF
Переходники и магистрали связывают приборы разных производителей в один вакуумный тракт.
Соединения и компоненты CBVAC
Единая номенклатура для сборки откачных магистралей и вакуумных камер.
KF: Хомуты, центрирующие кольца, кольца с сеткой, фланцы, отводы, тройники, крестовины и переходники.
ISO-K и ISO-F: Фланцы, зажимы, центрирующие кольца, крепёж и переходные соединения больших диаметров.
CF: Приварные и глухие фланцы, медные прокладки, отводы, тройники, окна и переходники.
HM-230 — семейство многодиапазонных анализаторов остаточных газов
Чувствительность FC: 3 × 10⁻⁴ А/Торр
Разрешение при 10 % высоты пика: 1 а. е. м.
Ионный источник: открытый или закрытый с противозагрязняющим покрытием
XST BG-DZ-1 — установка вакуумирования и заполнения азотом
BG-DZ-1 — специальная установка XST для вакуумирования и азотного замещения остаточного газа в цистернах перед осмотром. Конфигурация включает механический вакуумный насос, откачную линию и подачу азота.
Быстрота механического насоса: ≥28 л/с (≥100,8 м³/ч)
Откачное присоединение: DN35, проход 35 мм; одно в описанной комплектации
Высота откачного присоединения: Около 850 мм по таблице
XST STFJ-600 — установка испытаний при вакууме и избыточном давлении
STFJ-600 — интегрированная установка XST с вакуумной камерой, молекулярным и пластинчато-роторным насосами для испытаний при изменении давления и исследований вакуумного дугогашения.
Быстрота откачки основной ступени: 600 л/с (2160 м³/ч)
Предельное остаточное давление: ≤5 × 10⁻⁴ Па без газовой нагрузки
Размеры рабочей полости по таблице: 350 × 350 мм; форма сечения не уточнена
XST STMH-600 — вакуумная система для испытаний дугогашения
STMH-600 — интегрированная вакуумная система XST для исследований дугогашения и испытаний контактных узлов. Создаёт высоковакуумную среду с контролем давления и перемещением подвижного контакта.
Быстрота основной ступени: ≥600 л/с (≥2160 м³/ч)
Быстрота форвакуумной ступени: 6 л/с (21,6 м³/ч)
Предельное остаточное давление: ≤4 × 10⁻⁴ Па
XST STSL-150 — установка испытаний поверхностного перекрытия
STSL-150 — специальная установка XST для исследования поверхностного перекрытия изоляционных материалов в вакууме и газовой среде при разных температурах.
Быстрота откачки: 9 л/с (32,4 м³/ч)
Предельное остаточное давление: ≤20 Па без газовой нагрузки
Наибольшее напряжение камеры: ≤150 кВ DC при SF₆ внутри камеры под атмосферным давлением
Высокий и сверхвысокий вакуум ULVAC
Турбомолекулярная, криогенная, диффузионная и ионная откачка для разных газовых нагрузок.
UTM с магнитными подшипниками: Турбомолекулярные насосы с отдельным контроллером.
UTM-MI: Турбомолекулярная откачка со встроенным управлением.
YTP70A-D: Компактный высоковакуумный агрегат; в каталоге указана быстрота откачки по N₂ 70 л/с.
Гелиевый контроль с оборудованием KYKY
Течеискатели, откачка и измерители для лабораторий и производственных испытательных участков.
Измерение и компоненты XST Vacuum
Измерительные приборы, арматура, сильфоны и фильтры для комплектации систем XST. Для каждого узла проверяют изготовителя, модель, присоединения и рабочие условия.
ZDR ZDF ZDY ZDM: Тепловые, комбинированные, пьезорезистивные и ёмкостные измерительные семейства.
ZJ-27 ZJ-52T ZJ-1C ZJ-1P: Измерительные лампы и датчики разных изготовителей; сохраняют производителя и модель.
M007 NTS-4046DV DV: Термопарное и низкотемпературное измерение по конкретному исполнению.
Комплектация и сервис Scrolltec
Насос, входная линия, управление и обслуживание как единый комплект.
Насос и привод: Модель, число модулей, тип двигателя, напряжение и комплект контроллера.
Вход и выпуск: Фильтр, переходники, обратный клапан, соединительная линия и отвод выхлопа.
Монтаж: Опоры, виброразвязка, охлаждающий поток и доступ для технического обслуживания.
Комплектующие газового и измерительного тракта
Компоненты для подключения изделия, защиты измерителя и воспроизводимости цикла.
Газоподготовка: Редукторы, фильтры, регуляторы, расходомеры и элементы подачи трассера.
Пробоотбор: Щупы, капилляры, трубки, вводы, нагреваемые линии по процессу.
Измерительные узлы: Pirani, ёмкостные и ионизационные головки, платы преобразования и кабели.
Криогенная техника и вспомогательные узлы
Компоненты для комплектации вакуумных и криогенных установок по техническому заданию.
CRYO-U: Криогенная откачка с подбором компрессора, линий и режима регенерации.
EMP-14A EMP-14W: Генераторы жидкого азота; воздушное или водяное исполнение по обозначению.
ELEC COVOT NCH: Вакуумные транспортные роботы и платформы для технологической интеграции.
Оснастка и принадлежности Hirays
Сменная оснастка превращает прибор в воспроизводимое испытательное рабочее место.
Быстросъёмные соединители: Повторяемое подключение изделия к испытательному тракту.
Уплотнительные кольца и профили: Герметизация корпуса, крышки, порта или специального контура.
Отладочная оснастка: Для мобильных устройств, часов и настройки технологического процесса.
Приборы и платформы контроля Hirays
Манометрический, водный и газовый контроль изделий с разной геометрией и производственным тактом.
HC HD HL HP HS: Классические, компактные, переносные и другие серии приборов герметичности.
HL-Pro HL-Max: Расширенные исполнения с подбором измерительного канала и функций по задаче.
HE HW: Пузырьковый контроль, локализация и испытания с водной средой.
Сменные зонды и принадлежности Instrue
Сменные зонды, кабели, питание и интерфейсные принадлежности Instrue. Перечень по каталогу Ликлаб с отдельной проверкой применимости: PG-200 подтверждён руководством WPI200, остальные сочетания сверяют по полному коду.

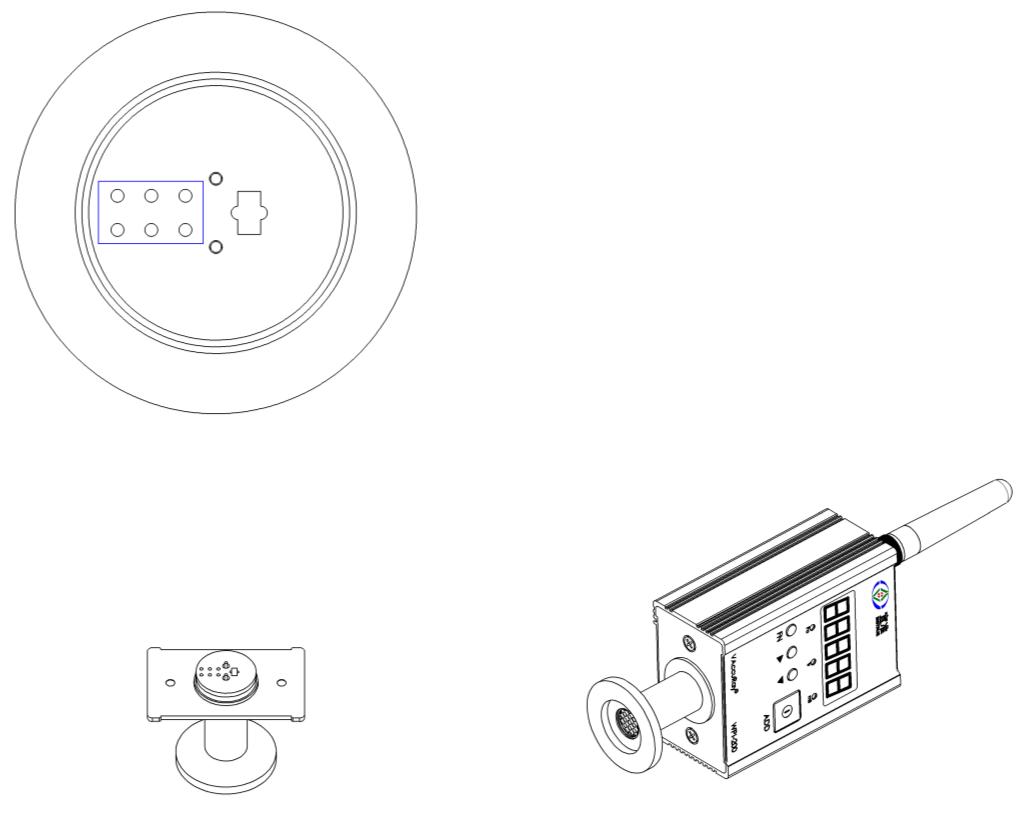

PG-200 / WPI200: Сменный зонд PG-200 прямо назван в разделе замены WPI200 CN V4
После замены PG-200: Сначала настройка при атмосферном давлении, затем настройка нуля по руководству
PG-100; артикул каталога 100-P01: В каталоге Ликлаб указан для PON100; требуется проверка аппаратной ревизии
Специальные серии Geowell
Модельные ряды для разных требований к изоляции, компоновке и откачке.
GWSPB: 75, 150, 250, 300, 500 — спиральные насосы с сильфонной изоляцией по серии.
GWSPC: 75, 150, 300, 600, 800, 1000 — отдельный конструктивный ряд.
GWSPS: 75, 150, 300, 500, 900 — отдельные исполнения сухой откачки.
Встроенные течи Pfeiffer 109241 / E084
Каталожные номера: 2000049790 / 109241 (позиция PN20048)
Совместимость: ASM 122, ASM 142, ASM 310
Диапазон потока: 1·10⁻⁹ – 1·10⁻⁸ Па·м³/с при 20 °C

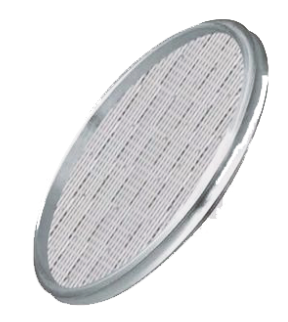

Центрирующее кольцо ISO-K (LF) с сетчатым фильтром DN 100 — CBVAC 7659
Размер: DN 100
Материал: Нержавеющая сталь 304
Масса нетто: 0,11 кг
Центрирующее кольцо ISO-K (LF) с сетчатым фильтром DN 160 — CBVAC 7660
Размер: DN 160
Материал: Нержавеющая сталь 304
Масса нетто: 0,13 кг
Центрирующее кольцо ISO-K (LF) с сетчатым фильтром DN 200 — CBVAC 7661
Размер: DN 200
Материал: Нержавеющая сталь 304
Масса нетто: 0,16 кг
Центрирующее кольцо ISO-K (LF) с сетчатым фильтром DN 250 — CBVAC 7662
Размер: DN 250
Материал: Нержавеющая сталь 304
Масса нетто: 0,24 кг
Центрирующее кольцо ISO-K (LF) с сетчатым фильтром DN 63 — CBVAC 7657
Размер: DN 63
Материал: Нержавеющая сталь 304
Масса нетто: 0,07 кг
Центрирующее кольцо ISO-K (LF) с сетчатым фильтром DN 80 — CBVAC 7658
Размер: DN 80
Материал: Нержавеющая сталь 304
Масса нетто: 0,1 кг
