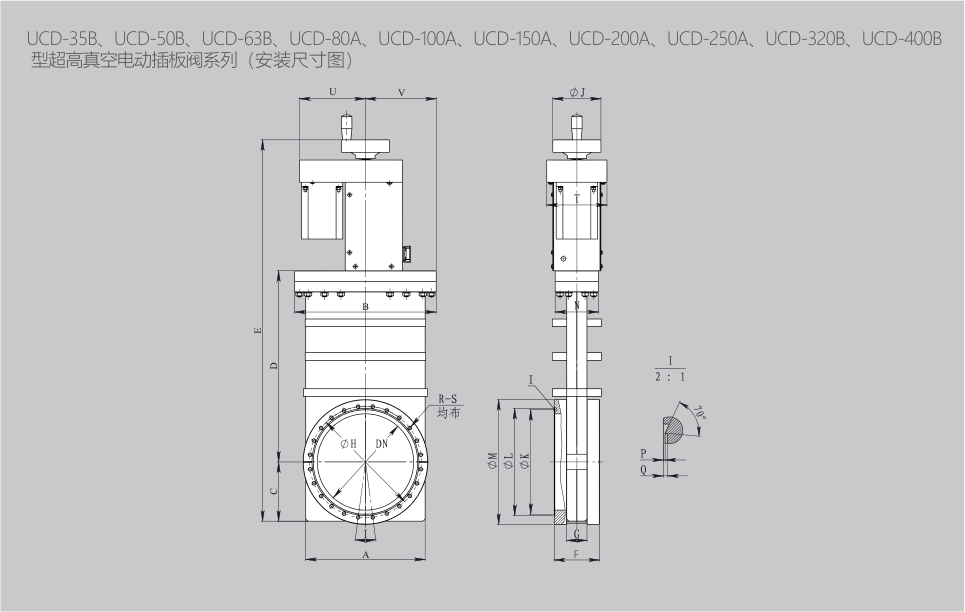

Электрический сверхвысоковакуумный шиберный клапан KYKY UCD-80A
UCD-80A — электрический шиберный клапан KYKY, DN80, CF80. Металлическое уплотнение корпуса и FKM затвора. Характеристики, масса и заводские чертежи.
Заводская модель: UCD-80A
Условный проход: DN80; индекс модели не заменяет номинальный проход
Присоединение: CF80; семейство фланцев CF
Арматура и управление давлением
Герметичность соединений и правильная коммутация определяют результат всей вакуумной системы.
Вакуумметры KYKY
Датчики и арматура для построения управляемой вакуумной системы.
Вакуумная арматура и измерительные узлы
Типоразмерные ряды для камер, насосных станций и автоматизации высоковакуумных процессов.
CC UC GCQ: Шиберные и крупногабаритные клапаны; ручные исполнения по коду.
CCQ CCD: Пневматические и электрические приводы затворов соответствующих серий.
CDQ GID: Отсечные и регулирующие клапаны; конструкция и способ управления по карточке.

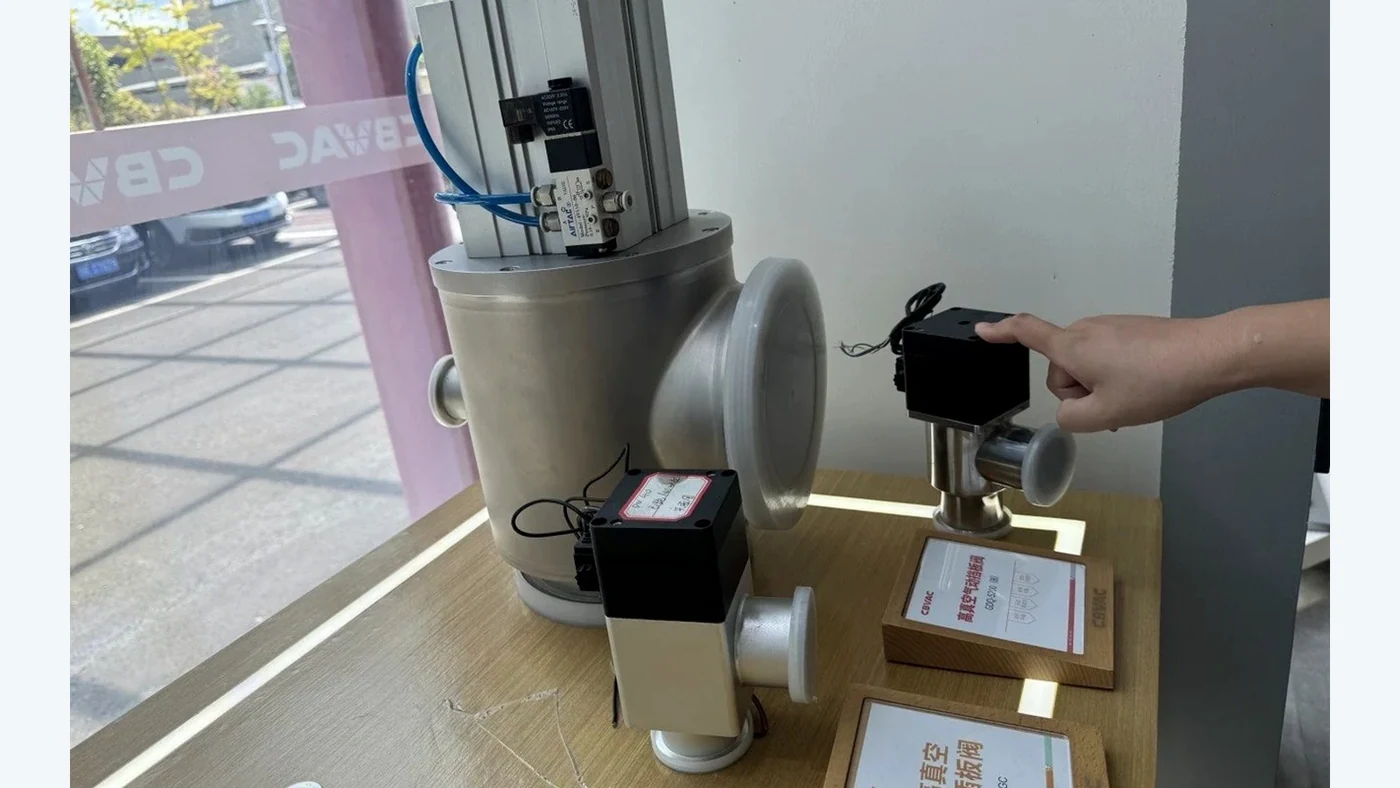

Вакуумные клапаны и затворы CBVAC
Отсечка объёма, управление потоком и разделение технологических зон вакуумной установки.
Угловые клапаны: Ручной и пневматический привод; компактное включение в откачную линию.
Шиберные затворы: Прямой проход для высоковакуумной откачки и отсечки камеры.
Вставные UHV затворы: Типоразмеры и монтаж по чертежу; варианты DN63–DN250 в технической библиотеке.
Соединения KF ISO и CF
Переходники и магистрали связывают приборы разных производителей в один вакуумный тракт.
Соединения и компоненты CBVAC
Единая номенклатура для сборки откачных магистралей и вакуумных камер.
KF: Хомуты, центрирующие кольца, кольца с сеткой, фланцы, отводы, тройники, крестовины и переходники.
ISO-K и ISO-F: Фланцы, зажимы, центрирующие кольца, крепёж и переходные соединения больших диаметров.
CF: Приварные и глухие фланцы, медные прокладки, отводы, тройники, окна и переходники.
Соединители и запасные части Nolek
Сервисная номенклатура для приборов, газовых цепей и быстроразъёмной испытательной оснастки.
ConnectIT CI CE: Тест-коннекторы для подключения изделия; внутренний или наружный захват по типу.
Уплотнения ConnectIT: Сменные уплотнения под геометрию соединителя и изделия.
ЗИП S9 и S9 Lite: Клапаны заполнения, сброса, стабилизации, контрольной утечки и уплотнения.
Уплотнения камер и измерительных узлов
Материал, размер и состояние канавки определяют герметичность не меньше, чем качество самого кольца.
Гелиевая течь Гелит-1
Диапазон воспроизводимого потока, Па·м³/с: от 7·10⁻¹⁰ до 2·10⁻⁸
Температура эксплуатации, °C: от +10 до +40
Опорная температура, °C: 27 ± 0,5
Гелиевые течи Гелит-1 и Гелит-2
Источники заданного потока для проверки течеискателей и измерительных систем.
Диапазон воспроизводимого потока, Па·м³/с: от 3·10⁻¹¹ до 7·10⁻¹⁰
Температура эксплуатации, °C: от +10 до +40
Опорная температура, °C: 27 ± 0,5
Калиброванная течь БГ.63.002.00.000-01
Диапазон воспроизводимого потока, Па·м³/с: от 1,33·10⁻⁸ до 1,33·10⁻⁵
Пределы допускаемой относительной погрешности, %: ±30
Габаритные размеры, не более: 280 × 90 × 50 мм
Контрольная капиллярная течь КТК-2УП
Диапазон воспроизводимого потока, Па·м³/с: от 2,67·10⁻⁹ до 6,5·10⁻⁸
Температурная поправка к потоку: ≈1·10⁻² 1/°C
Пределы допускаемой относительной погрешности, %: ±30
Установка контроля герметичности HF-4A с фторированной жидкостью
Установка контроля герметичности HF-4A с фторированной жидкостью. Характеристики, методы контроля, единицы потока газа, фотографии, подбор и поставка лабораторией Ликлаб.
Назначение: Автоматизированная подготовка электронных компонентов к тонкому и грубому контролю герметичности
Управление: PLC, автоматический цикл
Остаточное давление в напорной ёмкости: ≤ 50 Па по английской таблице; «лучше 50 Па» в китайском тексте
Внешние контрольные течи и калибровочные комплекты
Проверка измерительной цепи должна воспроизводить поток в условиях рабочего метода.
Калиброванные течи для течеискателей Pfeiffer Adixen ASM
Мера потока должна соответствовать прибору, алгоритму калибровки и рабочим условиям.
HM-230 — семейство многодиапазонных анализаторов остаточных газов
Чувствительность FC: 3 × 10⁻⁴ А/Торр
Разрешение при 10 % высоты пика: 1 а. е. м.
Ионный источник: открытый или закрытый с противозагрязняющим покрытием
XST BG-DZ-1 — установка вакуумирования и заполнения азотом
BG-DZ-1 — специальная установка XST для вакуумирования и азотного замещения остаточного газа в цистернах перед осмотром. Конфигурация включает механический вакуумный насос, откачную линию и подачу азота.
Быстрота механического насоса: ≥28 л/с (≥100,8 м³/ч)
Откачное присоединение: DN35, проход 35 мм; одно в описанной комплектации
Высота откачного присоединения: Около 850 мм по таблице
XST KC800 — высоковакуумный диффузионный насосный агрегат
KC800 — высоковакуумный агрегат XST с масляным диффузионным насосом KT-630, насосом Рутса Leybold WAU2001 и пластинчато-роторным насосом Leybold SV300B. Такой состав указан на отдельной заводской странице KC800.
Диффузионный насос: KT-630, масляный
Пластинчато-роторный насос: Leybold SV300B
Насос Рутса: Leybold WAU2001
XST STDG-600D — шестипозиционный высоковакуумный откачной пост
STDG-600D — высоковакуумный пост XST с шестью рабочими присоединениями и двумя линиями напуска газа. Предназначен для последовательной предварительной и высоковакуумной откачки подключённых изделий.
Быстрота откачки основной ступени: 600 л/с (2160 м³/ч)
Быстрота предварительной откачки: 3 л/с (10,8 м³/ч)
Предельное остаточное давление: ≤7 × 10⁻⁵ Па без газовой нагрузки
XST STFJ-1200S — установка вакуумирования криогенных сосудов
STFJ-1200S — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Быстрота молекулярной ступени: 1200 л/с (4320 м³/ч)
Форвакуумный насос: 90 м³/ч (25 л/с)
Предельное остаточное давление: ≤5 × 10⁻⁵ Па
XST STFJ-1600S — установка вакуумирования криогенных сосудов
STFJ-1600S — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Быстрота молекулярной ступени: 1600 л/с (5760 м³/ч)
Форвакуумный насос: 90 м³/ч (25 л/с)
Предельное остаточное давление: ≤5 × 10⁻⁵ Па
XST STFJ-2000Q — высоковакуумная система с камерой
STFJ-2000Q — комплекс XST для получения высокого вакуума в камере при научных исследованиях и технологических процессах. В состав входят молекулярный насос и форвакуумный пластинчато-роторный насос серии STP.
Быстрота откачки основной ступени: ≥2000 л/с (≥7200 м³/ч)
Быстрота откачки пластинчато-роторного насоса: 8 л/с (28,8 м³/ч)
Предельное остаточное давление: ≤5 × 10⁻⁵ Па
XST STFJ-300W — двухпозиционный высоковакуумный откачной пост
STFJ-300W — двухпозиционный откачной пост XST для высоковакуумной обработки изделий и последующего напуска технологического газа. Молекулярный насос работает совместно с форвакуумной ступенью.
Быстрота основной ступени: 300 л/с (1080 м³/ч)
Быстрота форвакуумной ступени: 4 л/с (14,4 м³/ч)
Предельное остаточное давление: ≤5 × 10⁻⁴ Па без газовой нагрузки
