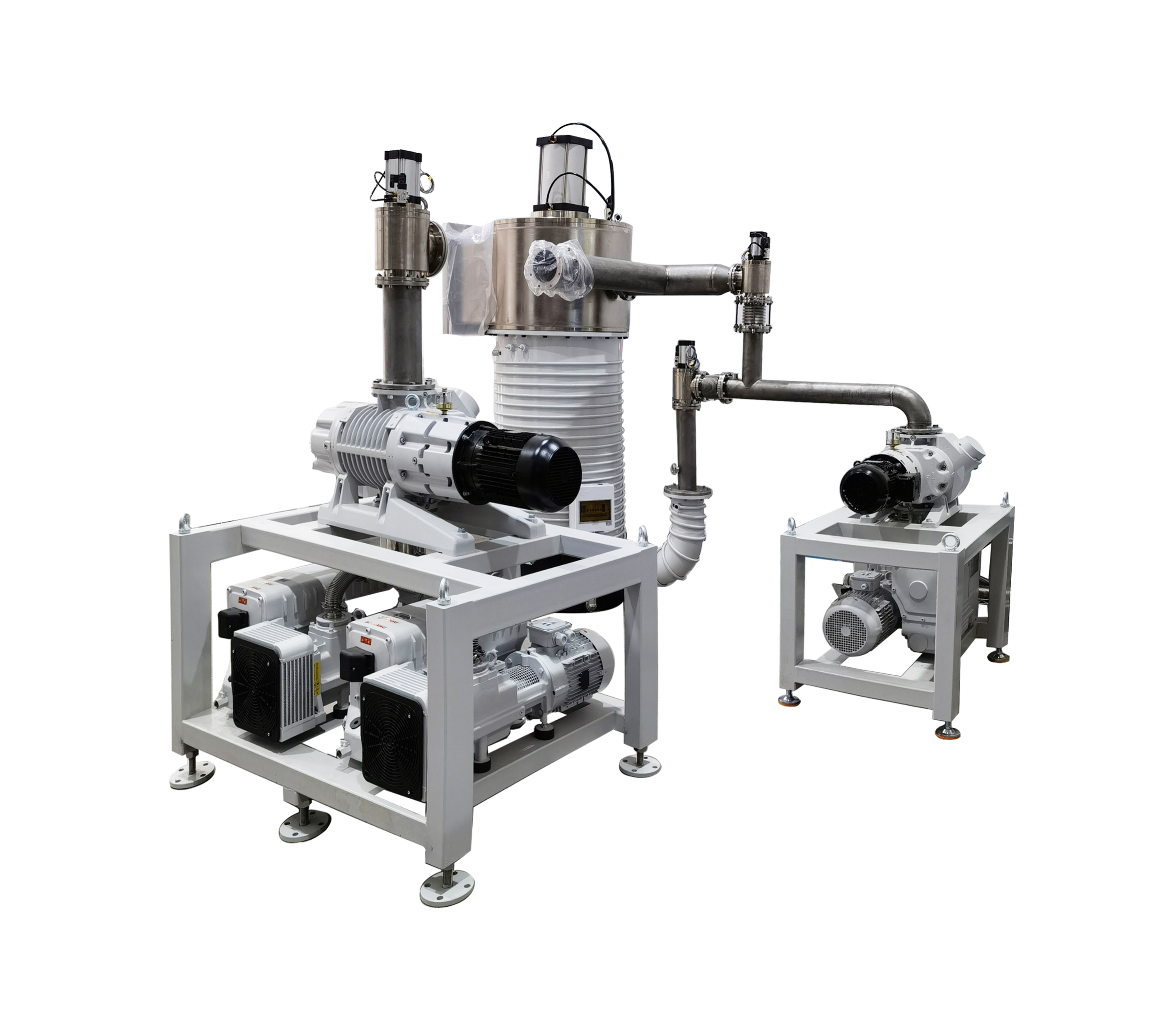

XST KC800 — высоковакуумный диффузионный насосный агрегат
KC800 — высоковакуумный агрегат XST с масляным диффузионным насосом KT-630, насосом Рутса Leybold WAU2001 и пластинчато-роторным насосом Leybold SV300B. Такой состав указан на отдельной заводской странице KC800.
Диффузионный насос: KT-630, масляный
Пластинчато-роторный насос: Leybold SV300B
Насос Рутса: Leybold WAU2001

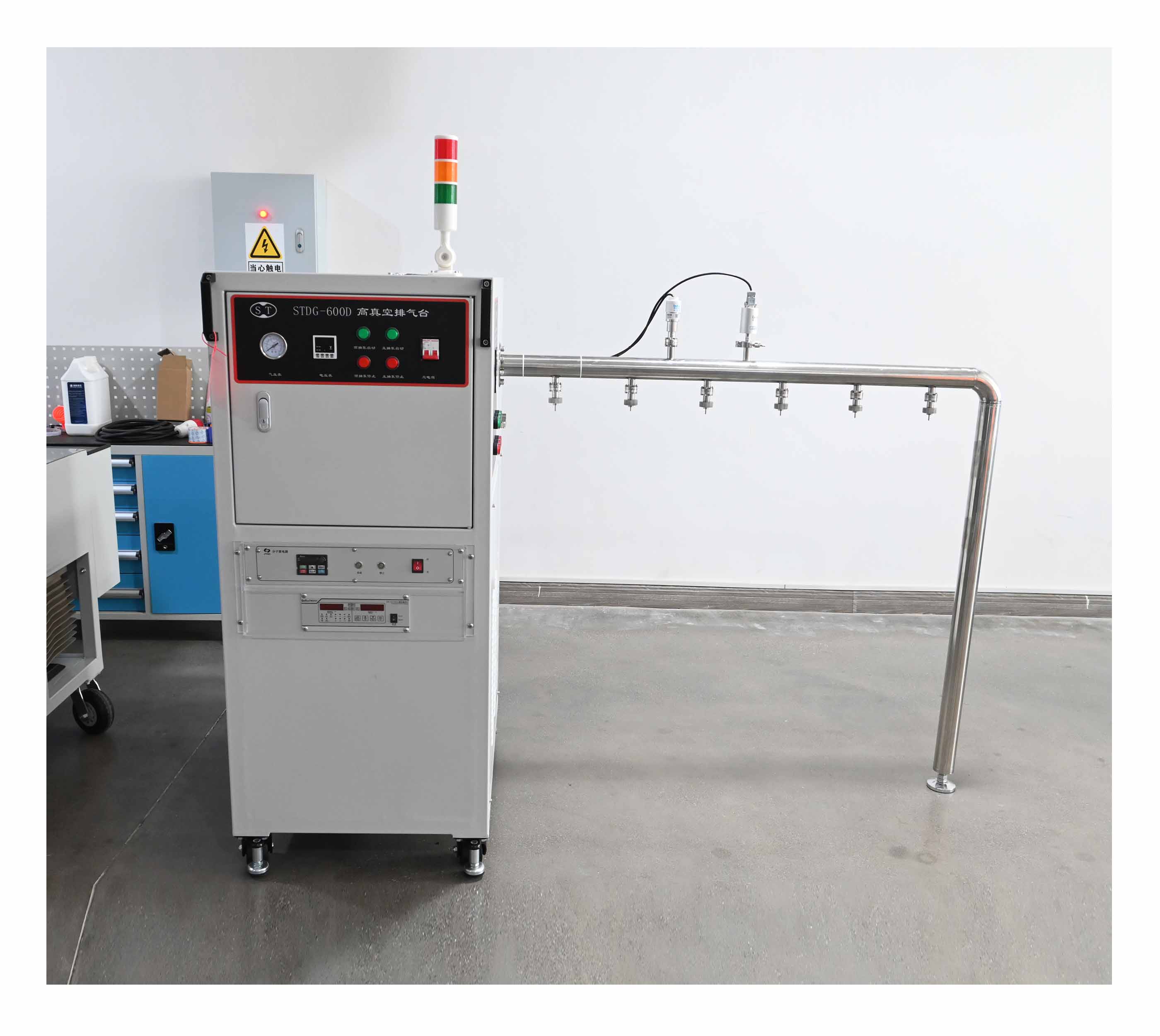

XST STDG-600D — шестипозиционный высоковакуумный откачной пост
STDG-600D — высоковакуумный пост XST с шестью рабочими присоединениями и двумя линиями напуска газа. Предназначен для последовательной предварительной и высоковакуумной откачки подключённых изделий.
Быстрота откачки основной ступени: 600 л/с (2160 м³/ч)
Быстрота предварительной откачки: 3 л/с (10,8 м³/ч)
Предельное остаточное давление: ≤7 × 10⁻⁵ Па без газовой нагрузки

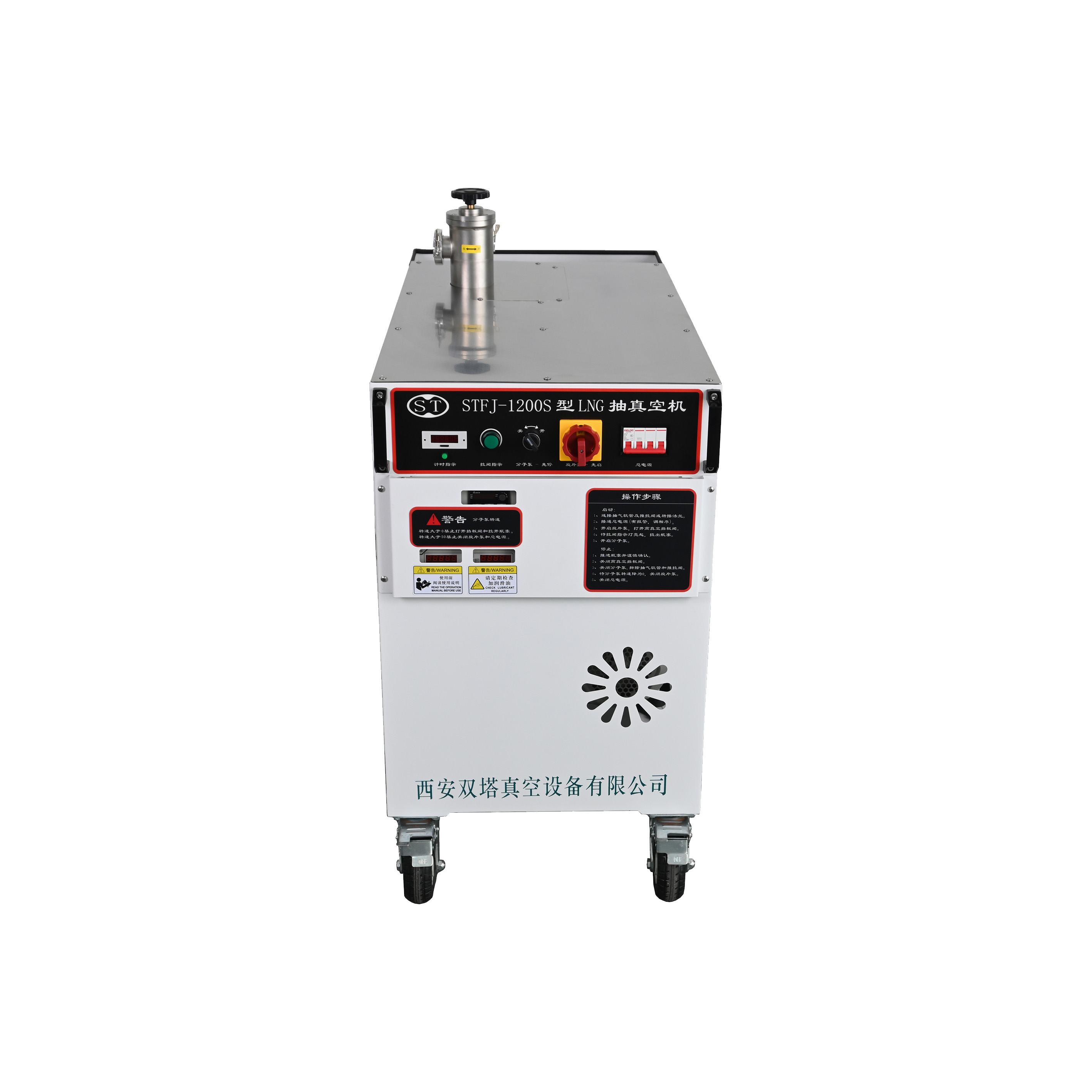

XST STFJ-1200S — установка вакуумирования криогенных сосудов
STFJ-1200S — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Быстрота молекулярной ступени: 1200 л/с (4320 м³/ч)
Форвакуумный насос: 90 м³/ч (25 л/с)
Предельное остаточное давление: ≤5 × 10⁻⁵ Па

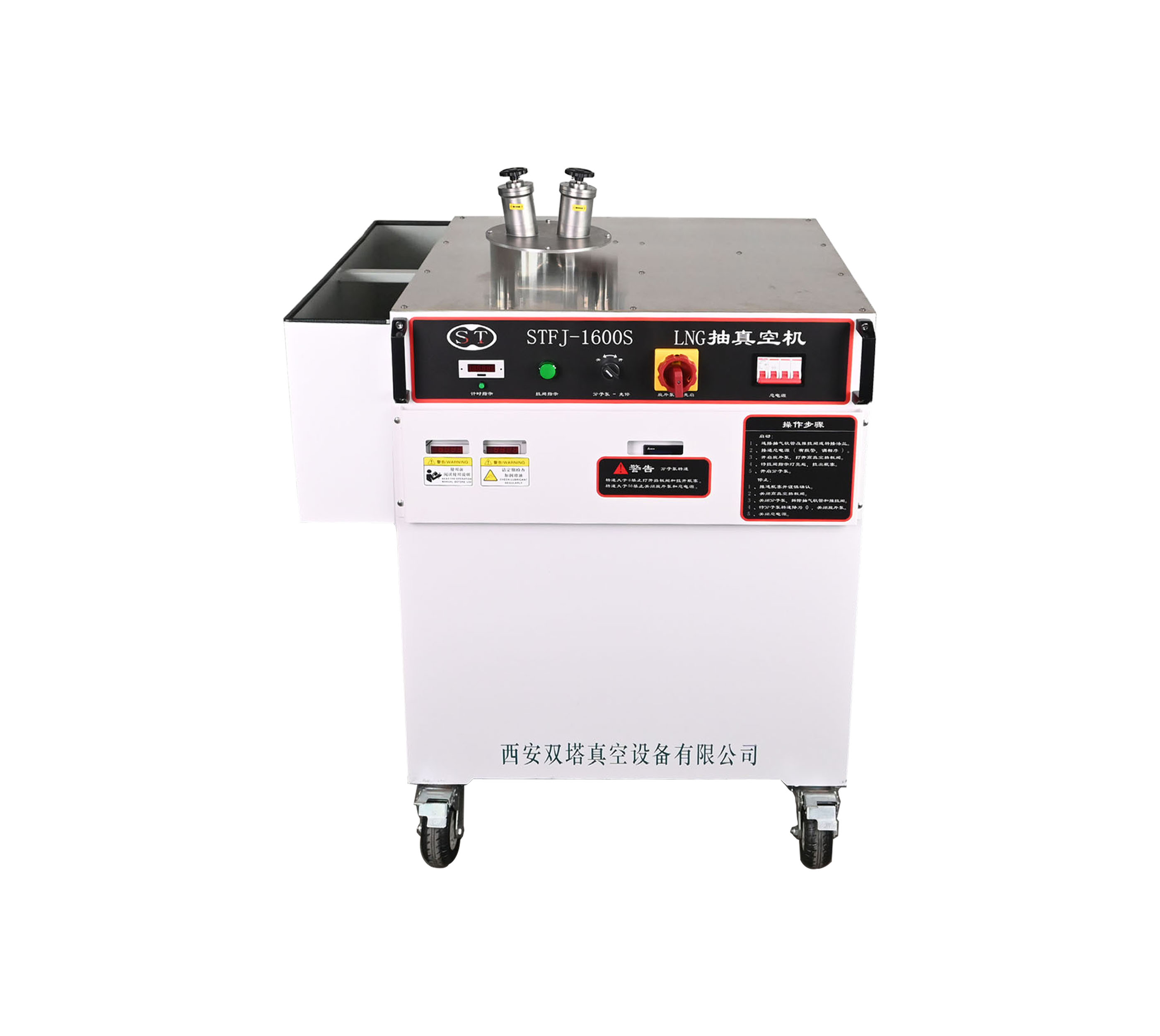

XST STFJ-1600S — установка вакуумирования криогенных сосудов
STFJ-1600S — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Быстрота молекулярной ступени: 1600 л/с (5760 м³/ч)
Форвакуумный насос: 90 м³/ч (25 л/с)
Предельное остаточное давление: ≤5 × 10⁻⁵ Па

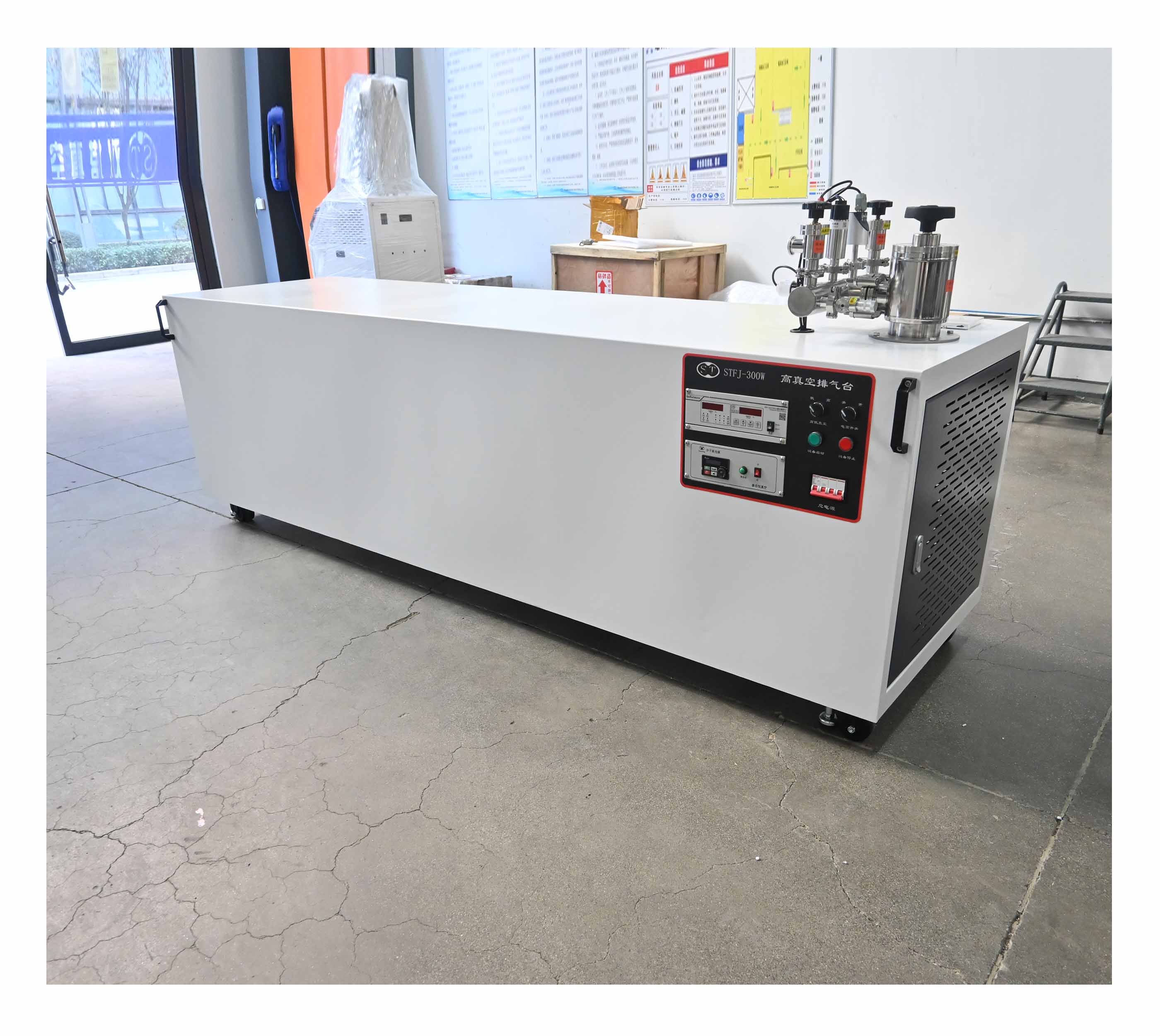

XST STFJ-300W — двухпозиционный высоковакуумный откачной пост
STFJ-300W — двухпозиционный откачной пост XST для высоковакуумной обработки изделий и последующего напуска технологического газа. Молекулярный насос работает совместно с форвакуумной ступенью.
Быстрота основной ступени: 300 л/с (1080 м³/ч)
Быстрота форвакуумной ступени: 4 л/с (14,4 м³/ч)
Предельное остаточное давление: ≤5 × 10⁻⁴ Па без газовой нагрузки
XST STFJ-600D — установка вакуумирования криогенных сосудов
STFJ-600D — установка XST для вакуумирования теплоизоляционных полостей криогенных сосудов, газовых баллонов и сосудов Дьюара. Молекулярная ступень работает совместно с пластинчато-роторным форвакуумным насосом.
Быстрота молекулярной ступени: 600 л/с (2160 м³/ч)
Форвакуумный насос: 24 м³/ч (6 л/с); значения в источнике неэквивалентны
Предельное остаточное давление: ≤5 × 10⁻⁵ Па

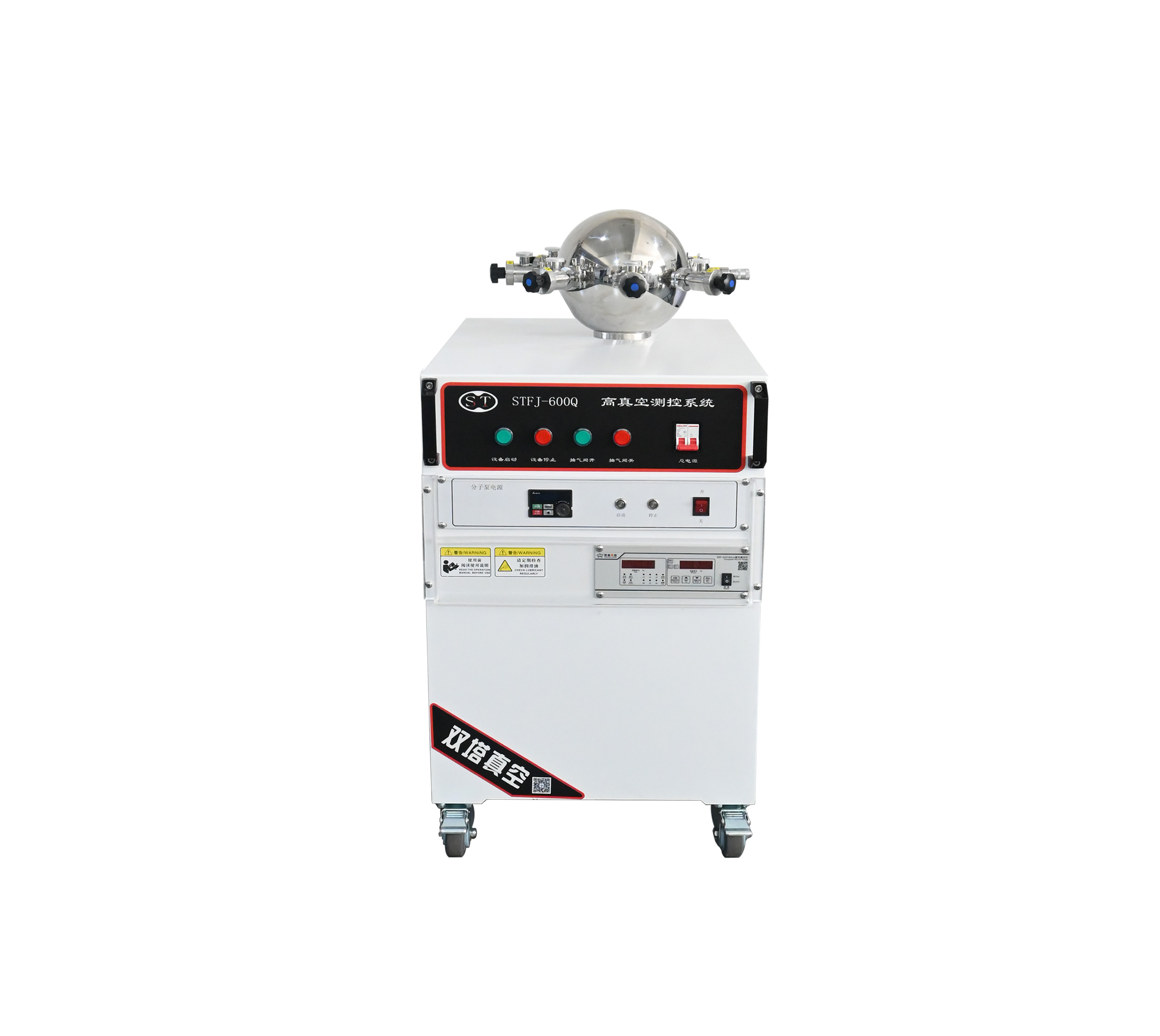

XST STFJ-600Q — высоковакуумная измерительная система
STFJ-600Q — интегрированная высоковакуумная система XST для калибровки датчиков давления. В состав входят молекулярный насос, насос STP, электромагнитный клапан и нержавеющая вакуумная камера.
Быстрота основной ступени: ≥600 л/с (≥2160 м³/ч)
Быстрота пластинчато-роторного насоса: 6 л/с (21,6 м³/ч)
Предельное остаточное давление: ≤8 × 10⁻⁵ Па

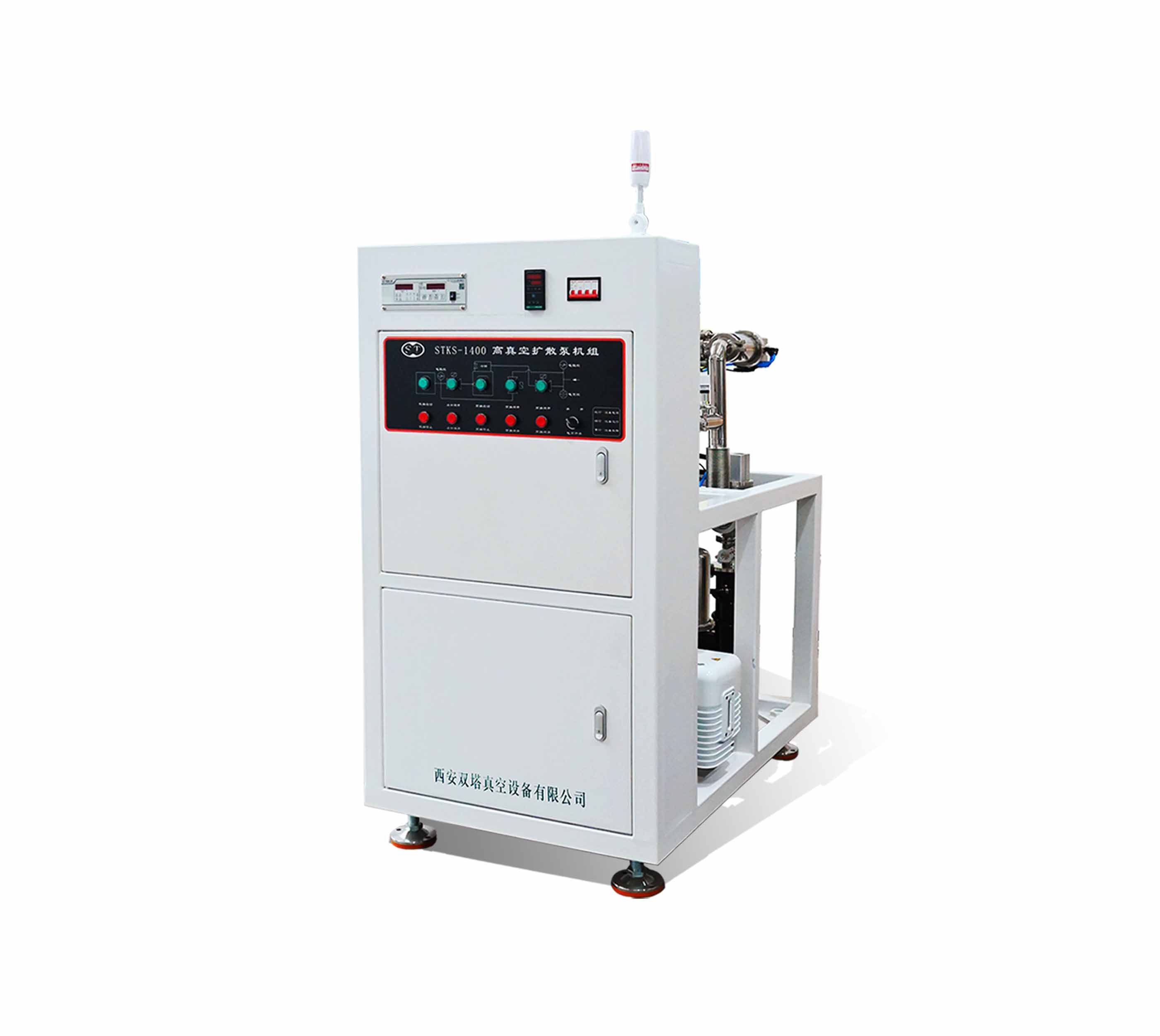

XST STKS-1400 — двух- и трёхступенчатый диффузионный агрегат
STKS-1400 — серия диффузионных откачных агрегатов XST для вакуумных печей и крупных камер. Двухступенчатый вариант объединяет диффузионный и пластинчато-роторный насосы; трёхступенчатый дополнительно включает насос Рутса.
Быстрота откачки: 1400 л/с (5040 м³/ч)
Предельное остаточное давление: ≤1,5 × 10⁻⁴ Па без газовой нагрузки
Форвакуумный насос: 25 л/с; доступны исполнения 18 и 25 л/с

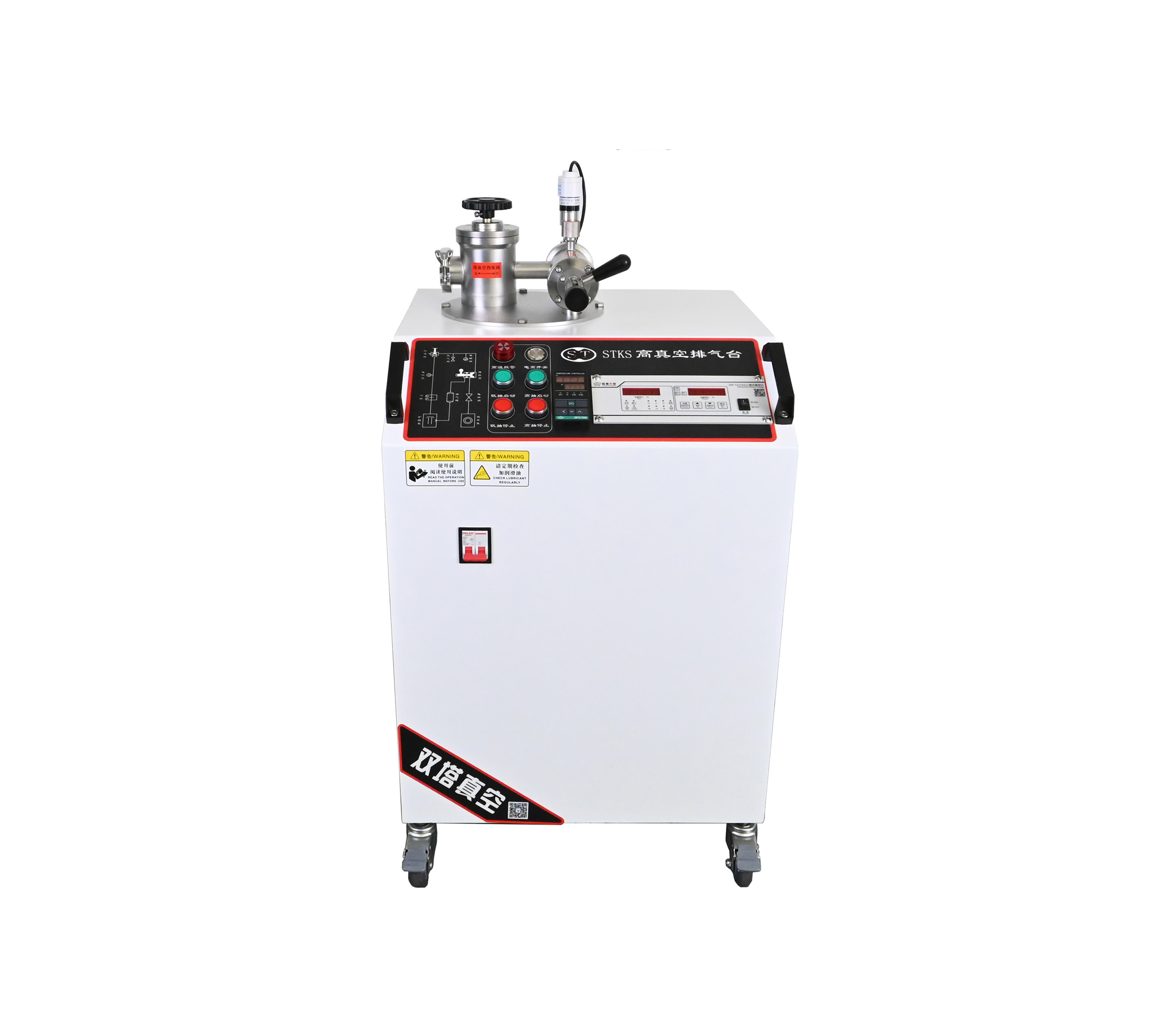

XST STKS-280 — компактный диффузионный откачной пост
STKS-280 — компактный пост XST для высоковакуумной откачки трубчатых печей, небольших сосудов и процессов вакуумной герметизации стеклянных трубок. Сочетает диффузионную и пластинчато-роторную ступени.
Быстрота основной ступени: ≥280 л/с (≥1008 м³/ч)
Быстрота форвакуумной ступени: 3 л/с (10,8 м³/ч)
Предельное остаточное давление: 2,5 × 10⁻⁴ Па по таблице изготовителя

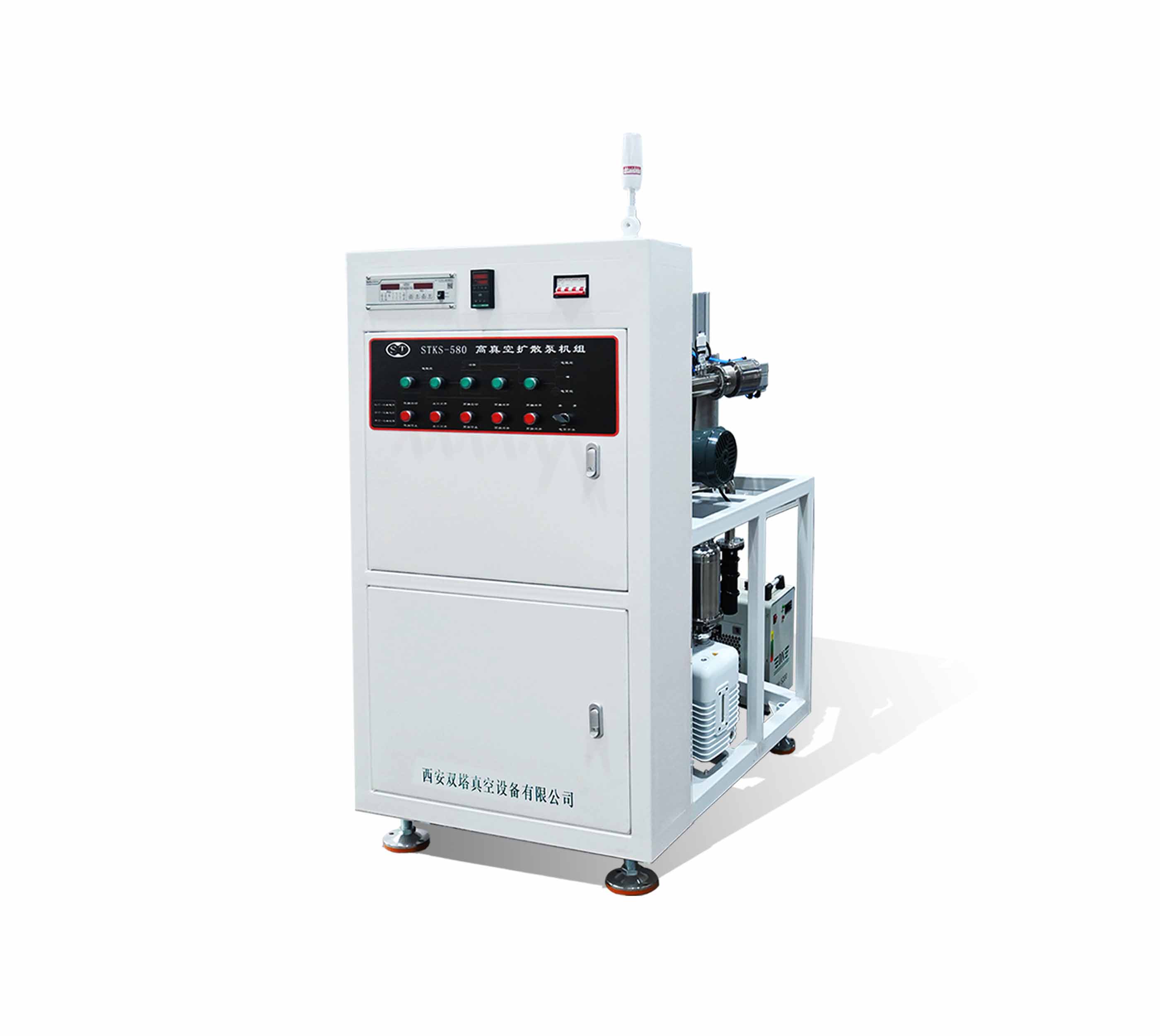

XST STKS-580 — двух- и трёхступенчатый диффузионный агрегат
STKS-580 — диффузионный агрегат XST для откачки вакуумных печей и технологических камер. В серии предусмотрены двухступенчатая схема и трёхступенчатая схема с насосом Рутса.
Быстрота откачки: 580 л/с (2088 м³/ч)
Предельное остаточное давление: ≤1,5 × 10⁻⁴ Па без газовой нагрузки
Форвакуумный насос: 14 л/с; опции 18 и 25 л/с

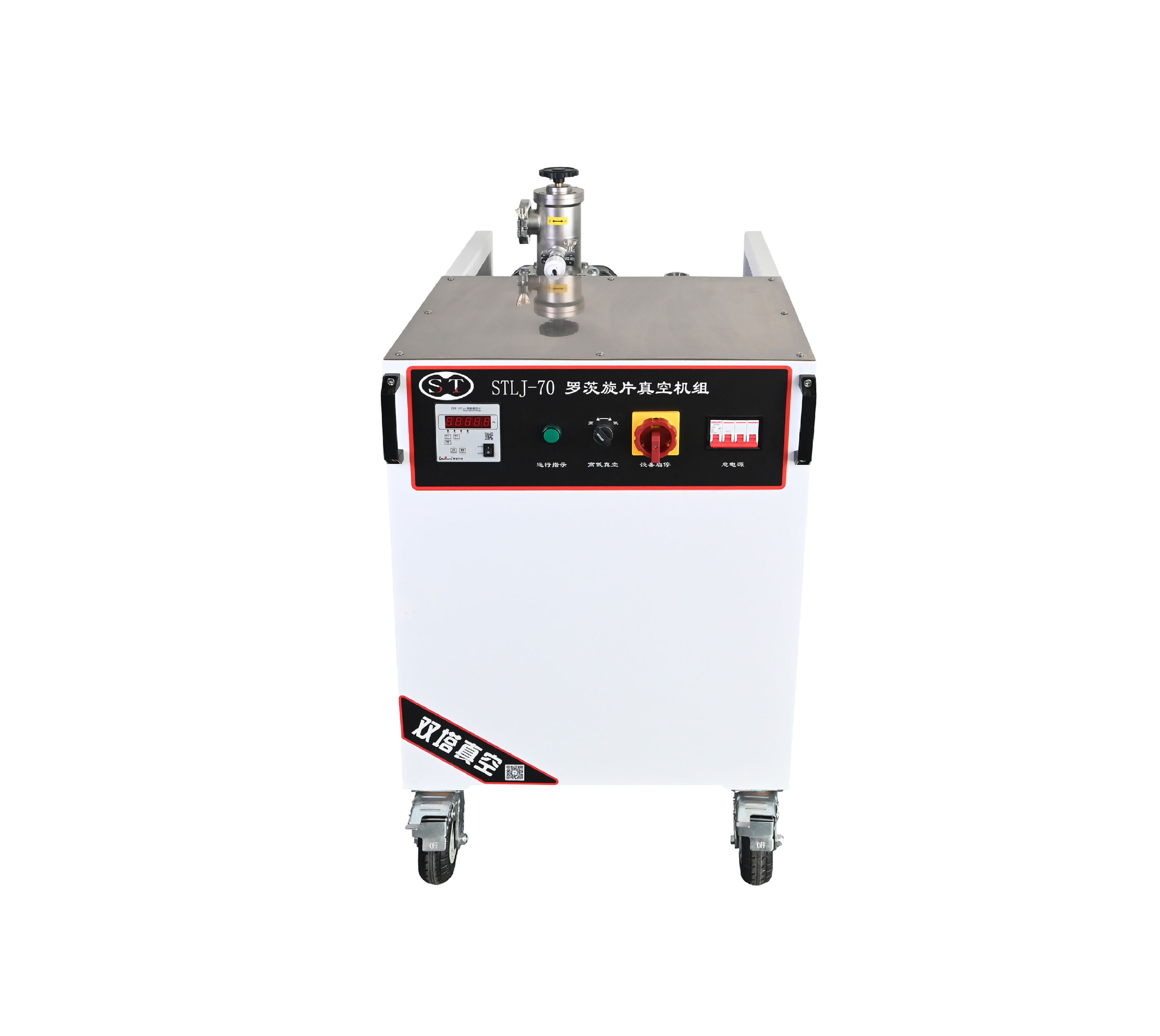

XST STLJ-70 — вакуумный агрегат с насосом Рутса
STLJ-70 — агрегат XST для быстрой откачки герметичных сосудов от атмосферного давления до форвакуума. Насос Рутса повышает быстроту откачки совместно с пластинчато-роторным насосом.
Быстрота насоса Рутса: 70 л/с (252 м³/ч)
Форвакуумный насос: исходная запись: 60 м³/ч (15 л/с); значения в источнике неэквивалентны
Предельное остаточное давление: ≤0,1 Па без газовой нагрузки

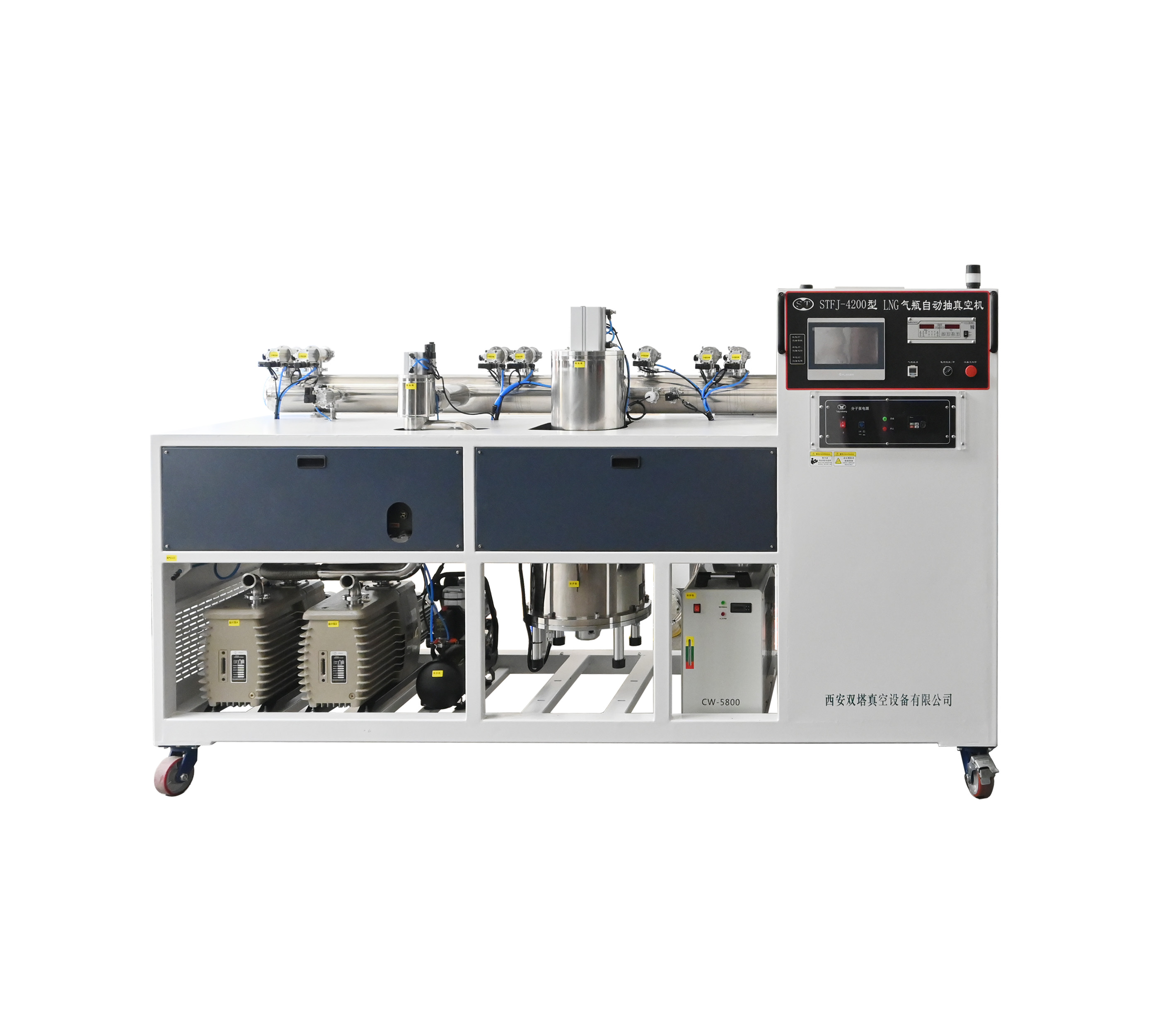

XST — автоматическая установка горячей откачки с насосом STFB-4200
Автоматическая установка XST типа 4200 предназначена для вакуумирования теплоизоляции LNG-баллонов и сосудов Дьюара при изготовлении и ремонте. STFB-4200 — обозначение молекулярного насоса в её составе, а не самостоятельное подтверждение модели всего комплекса.
Молекулярный насос: STFB-4200, комбинированный, с водяным охлаждением
Быстрота молекулярного насоса: 4200 л/с (15 120 м³/ч)
Пластинчато-роторные насосы: Два STP-90B по описанию; по 25 л/с (90 м³/ч)
Вакуумная система Ликлаб SSH-MBS
Вакуумная система Ликлаб SSH-MBS
Высоковакуумные откачные посты KYKY FJ-620 (620 л/с, 5×10-5 Па)
Тип: Турбомолекулярная насосная станция
Входной фланец: DN150 CF / DN150 ISO-K
Выходной фланец: DN40 ISO-KF

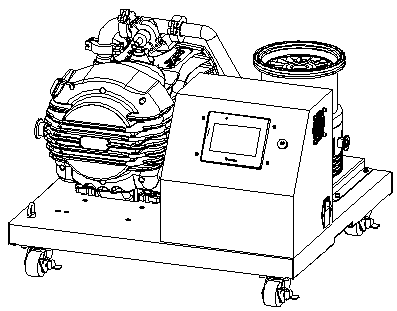

Высоковакуумный откачной пост CBVAC JFJ-2201
JFJ-2201 — откачной пост с турбомолекулярной и форвакуумной ступенями. Варианты состава, таблица поставщика, измерение давления и подключения вакуумной системы.
Модель турбомолекулярного насоса — данные поставщика: JFB-250/2201
Быстрота действия (по N₂) — данные поставщика: ≥ 2050 л/с
Впускной фланец — данные поставщика: DN250 ISO-K (LF) или CF
Высоковакуумный откачной пост CBVAC JFJ-301
JFJ-301 — откачной пост с турбомолекулярной и форвакуумной ступенями. Варианты состава, таблица поставщика, измерение давления и подключения вакуумной системы.
Модель турбомолекулярного насоса — данные поставщика: JFB-100/301
Быстрота действия по N₂ — данные поставщика: > 300 л/с
Впускной фланец к объекту — данные поставщика: DN100 ISO-K (LF) или CF по указанной турбоступени; переходники согласуются отдельно
Высоковакуумный откачной пост CBVAC JFJ-401
JFJ-401 — откачной пост с турбомолекулярной и форвакуумной ступенями. Варианты состава, таблица поставщика, измерение давления и подключения вакуумной системы.
Модель турбомолекулярного насоса — данные поставщика: JFB-160/401
Быстрота действия по N₂ — данные поставщика: > 460 л/с
Впускной фланец к объекту — данные поставщика: DN160 ISO-K (LF) или CF по указанной турбоступени; переходники согласуются отдельно
Высоковакуумный откачной пост CBVAC JFJ-701
JFJ-701 — откачной пост с турбомолекулярной и форвакуумной ступенями. Варианты состава, таблица поставщика, измерение давления и подключения вакуумной системы.
Модель турбомолекулярного насоса — данные поставщика: JFB-160/701
Быстрота действия по N₂ — данные поставщика: ≥ 650 л/с
Впускной фланец к объекту — данные поставщика: DN160 ISO-K (LF) или CF
Турбомолекулярная насосная станция KYKY FJ-110
KYKY FJ-110 — турбомолекулярная откачная станция. Каталожная быстрота по азоту 110 л/с; вход KF25. Форвакуумная ступень: RV4. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: KF25
Выходное соединение станции: KF25
Турбомолекулярная насосная станция KYKY FJ-150
KYKY FJ-150 — турбомолекулярная откачная станция. Каталожная быстрота по азоту 140 л/с; вход KF25. Форвакуумная ступень: RV4. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: KF25
Выходное соединение станции: KF25

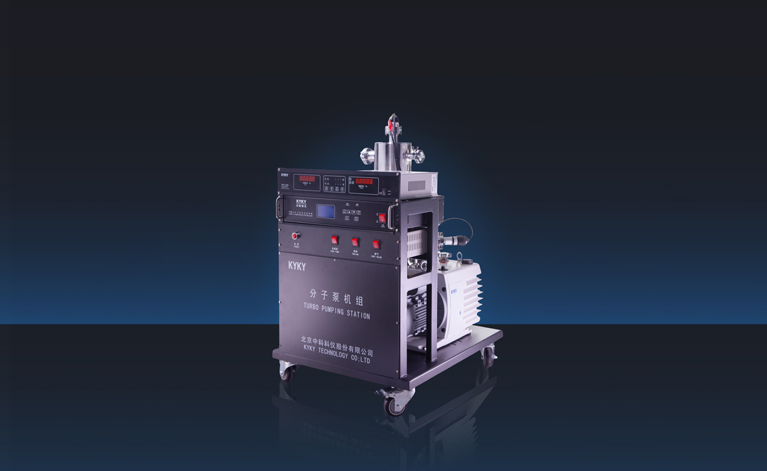

Турбомолекулярная насосная станция KYKY FJ-700
KYKY FJ-700 — турбомолекулярная откачная станция. Каталожная быстрота по азоту 700 л/с; вход KF25 и KF40. Форвакуумная ступень: RV-6. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: KF25 и KF40
Выходное соединение станции: KF25

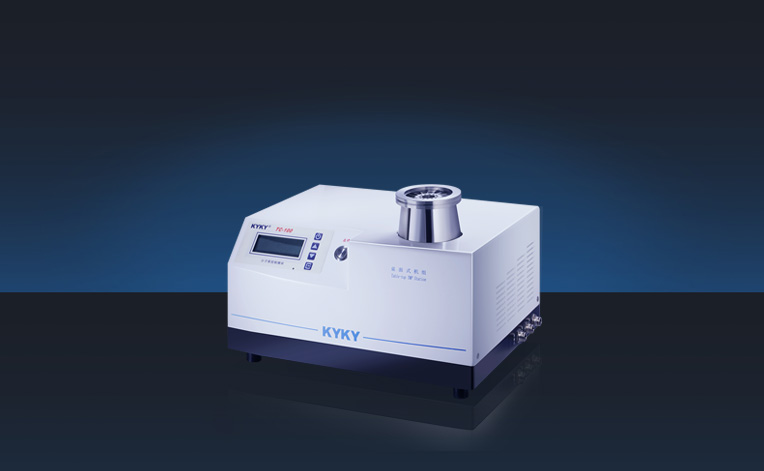

Турбомолекулярная насосная станция KYKY FJ-80
KYKY FJ-80 — турбомолекулярная откачная станция. Каталожная быстрота по азоту 62 л/с; вход DN63 ISO-K или DN63 CF. Форвакуумная ступень: GHD-031B. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: DN63 ISO-K или DN63 CF
Выходное соединение станции: Быстросъёмное соединение Ø8 мм
Турбомолекулярные насосные станции KYKY FJ-300 и FJ-300G
KYKY FJ-300 / FJ-300G — турбомолекулярная откачная станция. Каталожная быстрота по азоту 296 л/с; вход KF25. Форвакуумная ступень: RV4 — FJ-300; VPSL15 — FJ-300G. Характеристики приведены по каталогу декабря 2025.
Тип оборудования: Турбомолекулярная откачная станция с форвакуумной ступенью
Входное соединение станции: KF25
Выходное соединение станции: KF25
